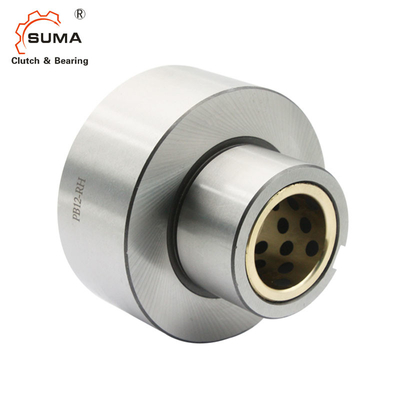

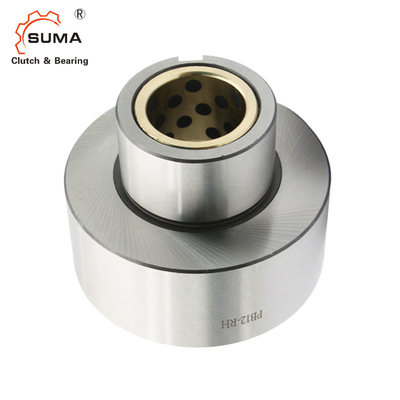

PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل

PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل

  • PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل
  • PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل
PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SUMA
إصدار الشهادات: ISO SGS
رقم الموديل: PB12
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: USD170-USD200 PER PIECE
تفاصيل التغليف: صندوق كرتوني / صندوق خشبي
وقت التسليم: 7-15 يوم
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 1000 قطعة في الشهر
اتصل
مفصلة وصف المنتج
اسم المنتج: كام مخلب تحمل PB12 تحمل أيد: نعم
مادة: تحمل الصلب GCr15 مقاس: 40 * 100 * 113 ملم
ضمان: سنة واحدة طَرد: صندوق كرتوني / صندوق خشبي
وزن: 3.6 كجم OEM: قبول
إبراز:

محمل الكامة ذو اتجاه واحد

,

القابض الخلفي ذو الاتجاه الواحد

,

محمل القابض الصلب GCr15

PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل





الأبعاد والقدرات



PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل 0

نموذج الأعلى.
التجاوز
(ص / دقيقة)
حجم تجويف

أ


ب


ج
h7


د


ه


F
  السباق الخارجي
كيواي


وزن
(كلغ)
سباق داخلي السباق الخارجي ضياء.
(J7)
كيواي جي ك إل
PB 3 1800 900 10 4x1.5 50 50 23 22 25 21 25.7 4 * 2.5 16 0.23
PB 5 1800 900 16 5 × 2 70 60 32 32 35 25 38.8 5 * 3.0 20 0.58
PB 6 1500 800 20 5 × 2 82 73 38 38 37 33 41 5 * 3.0 27 1.1
PB 8 1200 650 25 7x3 85 83 45 40 45 33 42 7 * 4.0 27 1.6
PB 10 1،000 400 31.5 10x3.5 92 95 60 41 56 37 44 10 * 4.5 28 2.5
PB 12 800 300 40 10x3.5 100 113 65 50 66 37 52.6 10 * 4.5 29 3.6
PB 14 700 300 45 12x3.5 112 133 75 54 76 41 57.3 12 * 4.5 30 6.0



التركيب والاقتران

PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل 1



التثبيت والاستخدام



1. يتم الحفاظ على تمركزات السباق الداخلي والعرق الخارجي من خلال المحمل البسيط الموجود بين العرق الخارجي والعمود.يتم دعم الحمل الشعاعي الذي يعمل على السباق الخارجي أيضًا بواسطة هذا المحمل البسيط.لذلك يجب أن يتم تمديد العمود من خلال نهاية سباق القابض الخارجي.

2. لا تستخدم قابض الكاميرا من السلسلة PB كأداة توصيل.استخدم مع اقتران مرن عند توصيل عمودين.

3. حدد محرك السباق الداخلي الأيمن (RH) أو الأيسر (LH) المعروض من النهاية المميزة بالسهم في الرسم التوضيحي أعلاه.تحقق مما إذا كان دوران القابض صحيحًا قبل تشغيله.

4. لفهرسة الاستخدام ، يوصى بتزييت الزيت.

5. المفتاح الذي سيتم استخدامه يجب أن يكون متوافقاً مع JIS B1301-1959

6. يجب دعم حمل الدفع بواسطة أجهزة أخرى ، وليس بواسطة Cam Clutch.

7. يجب أن يفي تجويف العضو المُدار ، مثل العجلة المسننة على سباق القابض الخارجي ، بتفاوت H6 أو H7 لمعيار JIS.



الصور



PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل 2

PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل 3PB12 Backstop Clutch Cam Clutch طريقة واحدة تحمل 4
