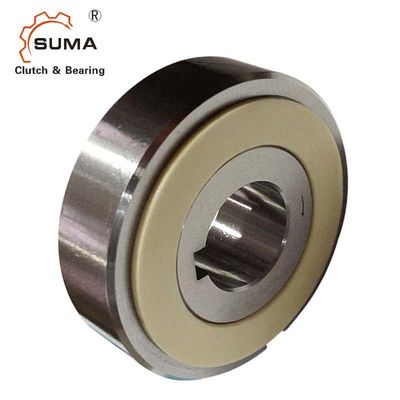

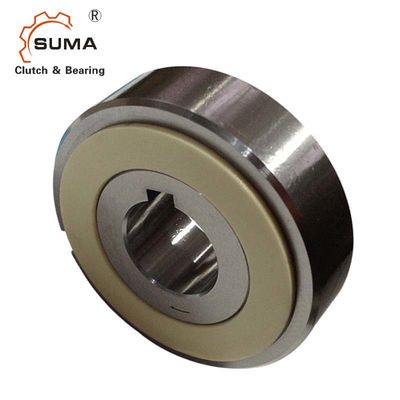

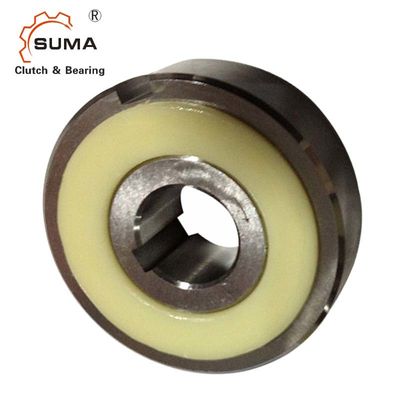

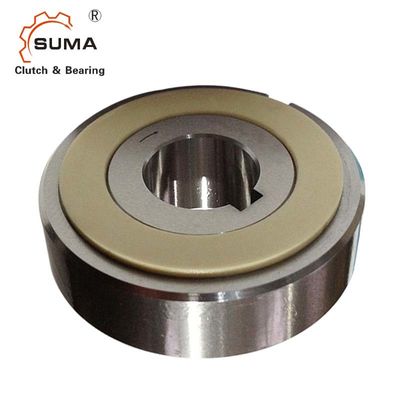

LD04شحم خاصطريقة واحدة سبراج كام مخلب واضعة
الأبعاد والقدرات
نموذج |
عزم الدوران سعة (نانومتر) |
يجر عزم الدوران (نانومتر) |
الأعلى. التجاوز (ص / دقيقة) |
دقيقة) |
ماكس راديال تحميل متى التجاوز (kgf) |
حجم تجويف |
أ |
ب |
ج |
د |
ه |
السباق الخارجي كيواي |
وزن ( كلغ ) |
|
سباق داخلي | ضياء. (H7) |
مفتاح طريق |
||||||||||||
LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5 × 2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5 × 2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7 × 4 | 0.4 |
LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7 × 4 | 0.55 |
LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
التركيب والاقتران
التثبيت والاستخدام
1. إن قابض الكامة من سلسلة LD مشحم مسبقًا بشحم خاص وجاهز للاستخدام.
لا حاجة لزيوت التشحيم الإضافية.
2. عند تثبيت القابض على العمود ، اضغط قليلاً على السباق الداخلي للقابض بمطرقة ناعمة لمنع القابض
العرق الخارجي من الانزلاق بعيدا عن السباق الداخلي.
3. تأكد من إرفاق اللوحة.هذا يمنع العرق الخارجي من الانزلاق بعيدا عن السباق الداخلي.انظر الموصى بها
أبعاد اللوحة المدرجة على اليمين.
4. للتشحيم ، قم بتغطية اللوح ومعدن الدفع بالشحم.
5. لا تقم أبدًا بتطبيق أحمال الدفع على القابض.يجب توفير أجهزة أخرى لتحمل أحمال الدفع المطبقة على القابض.
6. يجب أن يكون المفتاح متوافقاً مع JIS B1301-1959.
7. يجب أن تتسامح فتحات البكرة والعجلة المسننة وما إلى ذلك مع H6 أو H7.
