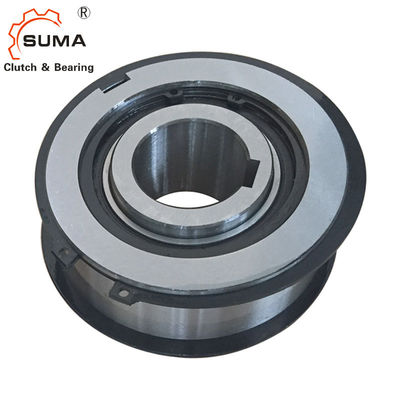

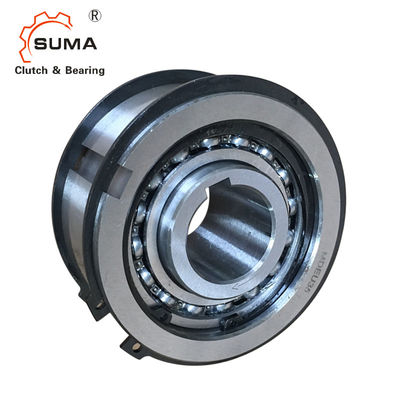

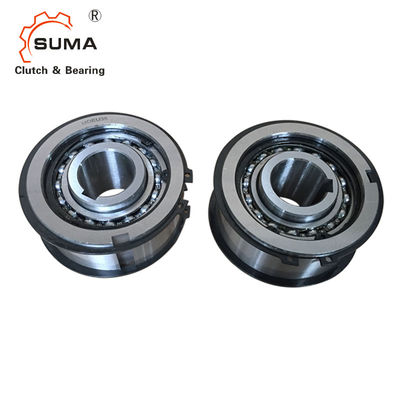

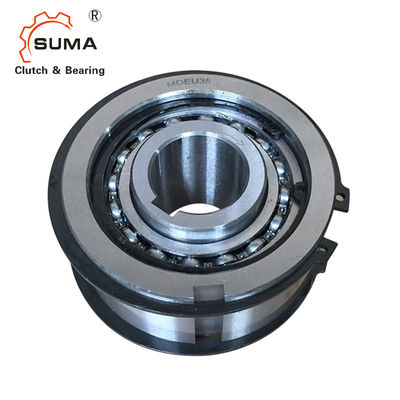

MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل
  • MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل
  • MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل
  • MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل
  • MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل

MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل MDEU15
تفاصيل المنتج
اسم المنتج:
كام مخلب تحمل MDEU15
تحمل أيد:
نعم
مادة:
تحمل الصلب GCr15
مقاس:
15 * 55 * 39 ملم
قدرة عزم الدوران:
70 نيوتن متر
ضمان:
سنة واحدة
طَرد:
صندوق كرتوني / صندوق خشبي
OEM:
قبول
تسليط الضوء:

MDEU Sprag Bearing

,

محمل رشاش أحادي الاتجاه

,

H7 التسامح طريقة واحدة سبراج القابض

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD80-USD120 PER PIECE
تفاصيل التغليف
صندوق كرتوني / صندوق خشبي
وقت التسليم
7-15 يوم
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
وصف المنتج

MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل

التثبيت والاستخدام
1. يجب أن تتسامح فتحات البكرة والعجلة المسننة وما إلى ذلك مع H6 أو H7.
2. مدمج في محمل نوع الأسطوانة ، بسبب هيكل الكامة والأسطوانة.
3. عند تثبيت Cam Clutch على العمود ، اضغط قليلاً على عرق القابض الداخلي.
4. لا تقم أبدًا بتطبيق أحمال الدفع على Cam Clutch.أجهزة أخرى
يجب توفيرها لتحمل أحمال الدفع المطبقة على Cam Clutch.
5. في حالة الأحمال الشعاعية الكبيرة المطبقة على Cam Clutch مثل التركيب بالبكرة ، يجب تحضير محمل آخر بحيث يمكن تعليق نقطة الأحمال على المحمل.
6. يجب أن يكون المفتاح متوافقًا مع ISO R773 (DIN 6885.1).لاحظ أن أبعاد مجرى الخابور للسباق الخارجي لا تتوافق مع أبعاد مجرى الخابور المذكورة في ISO R773 (DIN 6885.1).

الأبعاد والقدرات

MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل 0



نموذج

عزم الدوران
سعة
(N @ م)
الأعلى.
التجاوز
(ص / دقيقة)
سباق داخلي
الأعلى.
الفهرسة
(دورة / دقيقة)
ماكس راديال
تحميل متى
التجاوز
(ن)

تجويف
مقاس
(H7)

سباق داخلي
كيواي


أ


ب
(h7)


ج


د


ه


F


جي


ح


أنا

السباق الخارجي
كيواي

وزن
( كلغ )
MDEU15 70 600 100 610 15 5x2.3 39 55 37 25 42 1 30 3.5 0.8 5x3 0.52
MDEU20 150 500 100 910 20 6x2.8 42 68 40 32 52 1 33 3.5 0.8 6x3.5 0.88
MDEU25 230 450 100 1060 25 8x3.3 42 80 40 40 65 1 33 3.5 0.8 8 × 4 1.1
MDEU30 390 400 100 1400 30 8x3.3 50 90 48 45 72 1 36 6 1 8 × 4 1.7
MDEU35 460 350 100 1500 35 10x3.3 50 100 48 50 80 1 36 6 1 10x5 2.1
MDEU40 530 350 100 1580 40 12x3.3 50 110 48 55 78 1 36 6 1 12 × 5 2.7
MDEU45 690 300 100 1770 45 14x3.8 50 120 48 65 88 1 36 6 1 14x5.5 3.2
MDEU50 870 300 100 1880 50 14x3.8 50 130 48 70 95 1 36 6 1 14x5.5 3.8
MDEU55 1100 250 100 2850 55 16x4.3 60 140 58 80 105 1 46 6 1.5 16 × 6 5.3
MDEU60 1500 250 100 3060 60 18x4.4 60 150 58 90 115 1 46 6 1.5 18x7 6.1
MDEU70 1900 200 100 3470 70 20x4.9 60 170 58 100 125 1 46 6 1.5 20x7.5 7.9
MDEU80 2300 200 100 3600 80 22x5.4 60 190 58 110 140 1 46 6 1.5 22x9 9.7

التركيب والاقتران



MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل 1



الصور

MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل 2

MDEU GCr15 اتجاه واحد H7 التسامح كام Sprag تحمل 3
