| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | AA60 GC-D60170 |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD170-USD190PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | فهرسة القابض AA60 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 3500 نيوتن متر | سرعة الدوران: | 800 دورة في الدقيقة |
| وحدة الوزن: | 9.2 كجم | ضمان: | سنة واحدة |
| مقاس: | 60 * 170 * 78 ملم | OEM: | قبول |
| الـ MOQ: | 5- | ||
| إبراز: | محمل أسطواني فولاذي عجلة حرة,محمل أسطواني فولاذي GCr15,محمل فولاذي لعجلة حرة AA60 |
||

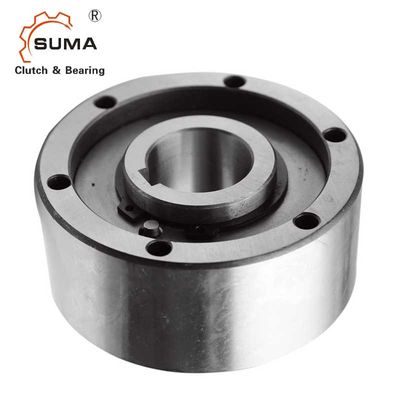

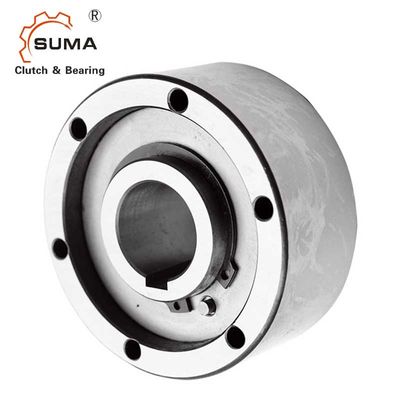

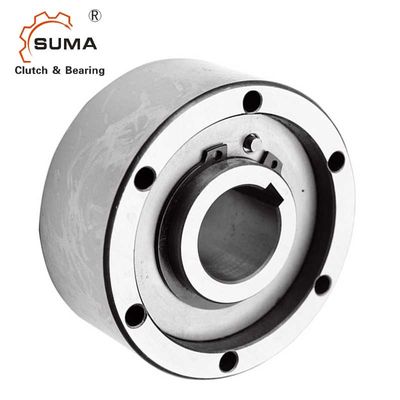

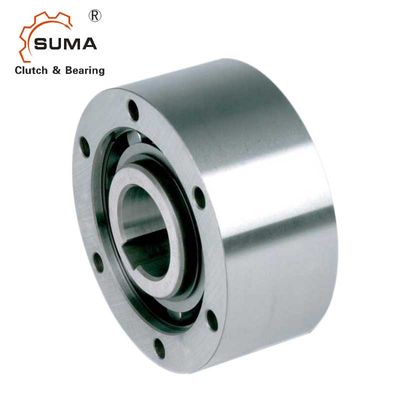

AA60 GC-D60170 قابض الفهرسة باتجاه واحد للعجلة الحرة من نوع الأسطوانة
سمات
النوع AA عبارة عن عجلة حرة من نوع الأسطوانة مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
التزييت القياسي هو الزيت.
السباق الداخلي مرتبط بالعمود.يجب أن تكون ملائمة تمركز السباق الخارجي هي التسامح H7.
يتم توصيل السباق الخارجي عبر البراغي بالدرجة 10.9 أو أفضل.
يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.
البيانات الفنية
| تخصيص | |
| نموذج | AA60 / GC-D60170 |
| مادة | GCr15 |
| القطر الداخلي | 60 ملم |
| القطر الخارجي | 170 ملم |
| سماكة | 78 ملم |
| قدرة عزم الدوران | 3500 نيوتن متر |
| سحب عزم الدوران | 240 نيوتن |
| السباق الداخلي يجتاح السرعة | 800r / دقيقة |
| السباق الخارجي يجتاح السرعة | 1100r / دقيقة |
| وزن | 0.7 كجم |
| بنية | نوع الأسطوانة |
| تطبيق | آلة نسيج ، مراوح ، مراوح ، آلة طباعة |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب الطلب |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال |
| موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
الأبعاد والقدرات
| مقاس | TK1 | تجاوز السرعات | وزن |
يجر عزم الدوران |
||||||||||
| درهم 7 | نيماكس 2) | ناماكس 3) | درهم 7 | د 5 | د 6 | د 3 | ض | ا | إل | F | س | (كلغ) | TR | |
| (مم) | (نانومتر) | (دقيقة -1) | (دقيقة -1) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ملاحظات
1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
التركيب والاقتران
الصور
س:كيف تحزم البضائع؟
س:هل يمكنني الحصول على عينات منك؟
ج: إننا نشجع بشدة على طلب عينات لفحص الجودة.
س:هل يمكنك الوعد بتسليم البضائع في الوقت المناسب؟
