مكان المنشأ: | الصين |
اسم العلامة التجارية: | SUMA |
إصدار الشهادات: | ISO SGS |
رقم الموديل: | RSXM66 |
الحد الأدنى لكمية: | 1 |
---|---|
الأسعار: | USD180-USD220 PER PIECE |
تفاصيل التغليف: | صندوق كرتوني / صندوق خشبي |
وقت التسليم: | 10-15 يوم |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 10000pcs شهريا |
اسم المنتج: | تجاوز القابض RSXM66 | مادة: | GCr15 تحمل الصلب |
---|---|---|---|
حجم تجويف: | 35-45 ملم | قدرة عزم الدوران: | 850 نانومتر |
سرعة الدوران: | 10000 دورة في الدقيقة | ضمان: | سنة واحدة |
وحدة الوزن: | 2.7 كجم | OEM: | قبول |
ضياء الخارجي.: | 132 ملم | سماكة: | 35 ملم |
إبراز: | RSXM66 Sprag Clutch Bearing,RSXM66 اجتياح القابض sprag,عجلة حرة تجاوز القابض sprag |

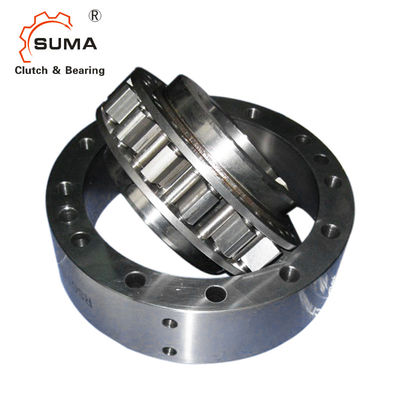

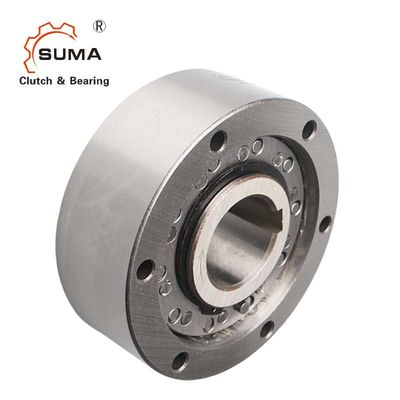

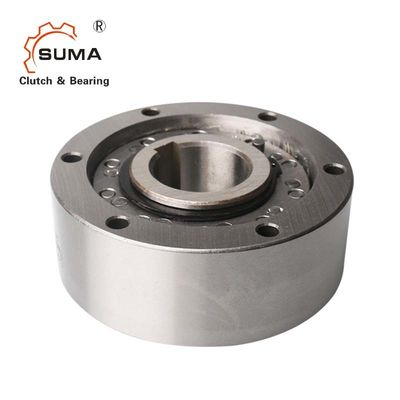

RSXM66 طريقة واحدة Sprag Bearing تجاوز القابض
سمات
تكمل سلسلة RSXM نطاق الدعم الصغير إلى المتوسط ، والذي بدأ مع برنامج RSCI الناجح للغاية.النوع RSXM عبارة عن عجلة طرد من نوع الرشاش تعمل بالطرد المركزي مع دوران السباق الداخلي.تم تصميم السباق الداخلي فقط للقيادة الحرة.إنه نوع غير مدعوم ذاتيًا ، ويجب توفير محامل لضمان تركيز السباقات الداخلية والخارجية ودعم الأحمال المحورية والشعاعية ، كما هو موضح أعلاه.
البعد والقدرة
يكتب | تتحمل ديا. | عزم الدوران | تجاوز السرعات |
|
||||||
RSXM | درهم 7 | TKN1) | nmax2) | نيمين 3) | نيماكس 4) | د 5) | D1h6 | D2H7 | إل | وزن |
[مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |
31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0.75 |
38 | 20.25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0.95 |
46 | 25.3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1.4 |
51 | 30.35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1.8 |
56 | 35.4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1.8 |
61 | 35.4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1.8 |
66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2.7 |
76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3.1 |
86 | 45.5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4.2 |
101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7.3 |
ملاحظات
1) T max = 2 & times ؛T KN & raquo ؛راجع صفحة التحديد من 10 إلى 13
2) يجب عدم تجاوز الحد الأقصى المسموح به لسرعة نقل عزم الدوران n كحد أقصى عند نقل عزم الدوران.
3) لا ينبغي استخلاص الحد الأدنى من سرعة التجاوز المسموح بها في ظل التشغيل المستمر.تخفيض محتمل لهذه السرعة الدنيا عند الطلب.
4) تجاوزات السباق الداخلي.المفتاح إلى DIN 6885.1
5) التسامح +1 & raquo ؛الرجوع إلى تعليمات التركيب والصيانة
تصاعد
