| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | DC2776-ن |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD4.8-USD6 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | Sprag Freewheel تحمل DC2776A-N | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 119 نيوتن متر | سرعة الدوران: | 6900 دورة في الدقيقة |
| وحدة الوزن: | 0.07 كجم | ضمان: | سنة واحدة |
| مقاس: | 27.762 * 44.422 * 13.5 ملم | OEM: | قبول |
| الـ MOQ: | 5- | ||
| إبراز: | DC2776-N sprag محمل العجلة الحرة,Sprag طريقة واحدة تجاوز القابض,الصلب طريقة واحدة للتغلب على القابض |
||
DC2776-N 13.5 مم سماكة Sprag Freewheel تحمل طريقة واحدة للتغلب على القابض
مقدمة موجزة لمحمل القابض DC Sprag
النوع DC عبارة عن قفص من نوع sprag بدون سباقات داخلية أو خارجية.يجب أن يتم تثبيته في تصميم يوفر سباقات ، ودعم محمل للأحمال المحورية والشعاعية ، والتشحيم والختم.يقبل الطراز DC من النوع N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.
يجب أن تكون صلابة سطح الجزء النهائي HRC 60 إلى 62 ، لعمق 0.6 مم كحد أدنى.
الصلابة الأساسية تكون HRC35 إلى 45.
أبعاد وقدراتDC Sprag مخلب تحمل
|
مقاس
|
TKN1) |
تجاوز السرعات |
Sprag الفضاء
|
لا. من المقاطع
|
لا. من سبراجس |
وزن | ||||||
| نيماكس 2) | نامكس 3) | Øa + 0.008 -0.005 |
Øc ± 0.013 | ايمين | Ødmin | Øbmax | ||||||
| [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 ± 0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776-ن | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 ± 0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
| DC3034-ن | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 ± 0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
| DC3175 (3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 ± 0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 ± 0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 ± 0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 ± 0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 ± 0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A (4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B (4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C (4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 ± 0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 ± 0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C (5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 ± 0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33 ± 0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A- ن | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 ± 0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 ± 0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8.33 ± 0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
| DC12388C (11 ج) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50 ± 0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 12 إلى 19
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
*) شفة توسيط القفص الداخلي على العكس
الجانب
**) تمديد التسامح إلى ± 0،013 مسموح به
مثال تصاعد

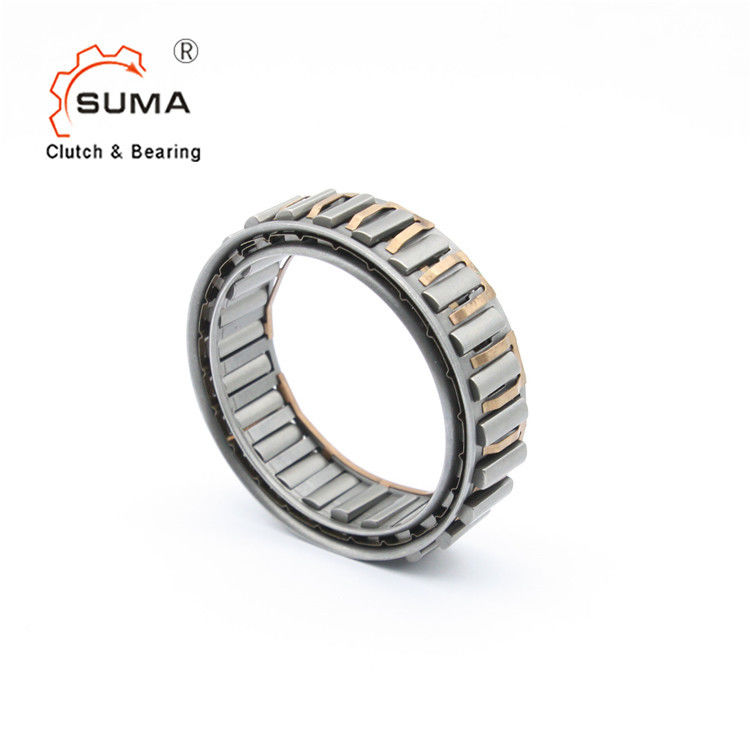

صور لDC Sprag مخلب تحمل
