| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | DC10323A (5C) -N |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD28-USD34PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | DC10323A (5C) -N Sprag مخلب تحمل | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 1612 نيوتن متر | سرعة الدوران: | 1800 دورة في الدقيقة |
| وحدة الوزن: | 0.21 كجم | ضمان: | سنة واحدة |
| مقاس: | 103.231 * 119.891 * 16 ملم | OEM: | قبول |
| إبراز: | DC10323A (5C) -N محمل القابض العجلة الحرة,مجموعة محمل القابض DC10323A (5C) -N,مجموعة محمل القابض 1800RPM |
||
DC10323A (5C) -N مجموعة مخلب محامل أحادية الاتجاه ذات عجلة حرة
مقدمة موجزة لمحمل القابض DC Sprag
النوع DC عبارة عن قفص من نوع sprag بدون سباقات داخلية أو خارجية.يجب أن يتم تثبيته في تصميم يوفر سباقات ، ودعم محمل للأحمال المحورية والشعاعية ، والتشحيم والختم.يقبل الطراز DC من النوع N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.
أبعاد وقدراتDC Sprag مخلب تحمل
|
مقاس
|
TKN1) |
تجاوز السرعات |
Sprag الفضاء
|
لا. من المقاطع
|
لا. من سبراجس |
وزن | ||||||
| نيماكس 2) | نامكس 3) | Øa + 0.008 -0.005 |
Øc ± 0.013 | ايمين | Ødmin | Øbmax | ||||||
| [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 ± 0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776-ن | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 ± 0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
| DC3034-ن | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 ± 0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
| DC3175 (3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 ± 0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 ± 0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 ± 0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 ± 0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 ± 0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A (4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B (4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C (4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 ± 0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 ± 0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C (5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 ± 0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33 ± 0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A- ن | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 ± 0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 ± 0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8.33 ± 0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
| DC12388C (11 ج) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50 ± 0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 12 إلى 19
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
*) شفة توسيط القفص الداخلي على العكس
الجانب
**) تمديد التسامح إلى ± 0،013 مسموح به
مثال تصاعد

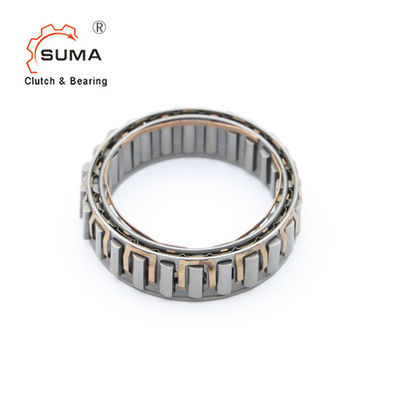

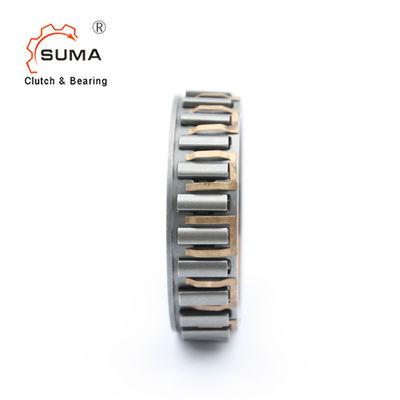

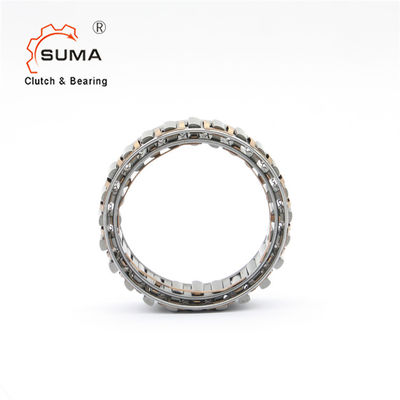

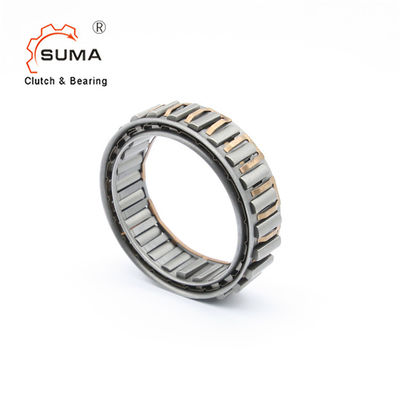

صور لDC Sprag مخلب تحمل
