DC5776A-N سمك 16 مم Sprag نوع طريقة واحدة محامل القابض
مقدمة موجزة لمحمل القابض DC Sprag
النوع DC عبارة عن قفص من نوع sprag بدون سباقات داخلية أو خارجية.يجب أن يتم تثبيته في تصميم يوفر سباقات ، ودعم محمل للأحمال المحورية والشعاعية ، والتشحيم والختم.يقبل الطراز DC من النوع N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.
يجب أن تكون صلابة سطح الجزء النهائي HRC 60 إلى 62 ، لعمق 0.6 مم كحد أدنى.
الصلابة الأساسية تكون HRC35 إلى 45.
أبعاد وقدراتDC Sprag مخلب تحمل
مقاس
|
TKN1) |
تجاوز السرعات |
Sprag الفضاء
|
لا. من المقاطع
|
لا. من سبراجس |
وزن | ||||||
نيماكس 2) | نامكس 3) | Øa + 0.008 -0.005 |
Øc ± 0.013 | ايمين | Ødmin | Øbmax | ||||||
[نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 ± 0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
DC2776-ن | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 ± 0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
DC3034-ن | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 ± 0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
DC3175 (3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 ± 0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 ± 0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 ± 0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 ± 0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 ± 0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
DC5476A (4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B (4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C (4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 ± 0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 ± 0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C (5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 ± 0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33 ± 0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
DC8729A- ن | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 ± 0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 ± 0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8.33 ± 0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
DC12388C (11 ج) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50 ± 0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 12 إلى 19
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
*) شفة توسيط القفص الداخلي على العكس
الجانب
**) تمديد التسامح إلى ± 0،013 مسموح به
مثال تصاعد

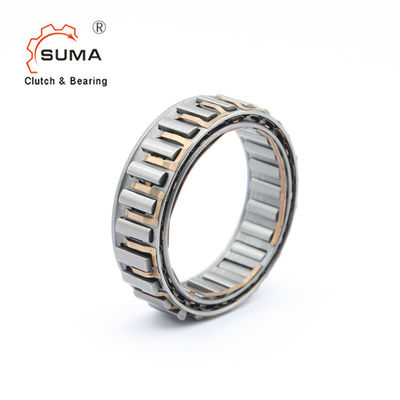

صور لDC Sprag مخلب تحمل
