FXM120-50SX / H75 Sprag ارفع محمل التجاوز باتجاه واحد
ميزات تجاوز تحمل القابض
Sprag الإقلاع X
تم تجهيز FXM بعجلات حرة مدمجة بخاصية رفع الرشاش X. يتم استخدام أداة رفع الرشاش X للتوقفات الخلفية وتجاوز القوابض ، شريطة أن تدور الحلقة الداخلية بسرعة عالية أثناء التشغيل الحر وتزود بقوابض اجتياح يتم إجراء عملية القيادة بسرعة منخفضة.في عملية التدوير الحر ، تتسبب قوة الطرد المركزي FC في انطلاق الرشاش من المسار الخارجي.في حالة التشغيل هذه ، تعمل العجلة الحرة بدون تآكل ، أي مع عمر خدمة غير محدود.
البيانات الفنية لـتجاوز تحمل القابض
بند | FXM120-50SX / H75 |
مادة | GCr15 |
تتحمل ديا. | 60-90 ملم |
ديا الخارجي. | 210 ملم |
عرض | 70 ملم |
قدرة عزم الدوران | 7700 نيوتن |
وزن | 12.7 كجم |
طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
الأبعاد والقدرات
يكتب |
د | أ | ب | د | ه | F | جي | ي | إل | ص | تي | يو | الخامس | دبليو | ي ** | وزن | ||||||
مم | ||||||||||||||||||||||
مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | كلغ | ||||
إف إكس إم 31-17 | 20 * | 20 * | 17 | 25 | 85 | 41 | 55 | م 6 | 31 | 24 | 1.0 | 70 | 15 | 6 | 21 | 6 | 0،8 | |||||
إف إكس إم 38-17 | 25 * | 25 * | 17 | 25 | 90 | 48 | 62 | م 6 | 38 | 24 | 1.0 | 75 | 15 | 6 | 21 | 6 | 0،9 | |||||
إف إكس إم 46-25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | م 6 | 46 | 35 | 1.0 | 82 | 15 | 6 | 21 | 6 | 1،3 | |||||
إف إكس إم 51-25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | م 6 | 51 | 35 | 1.0 | 90 | 15 | 6 | 21 | 6 | 1.7 | |||
إف إكس إم 56-25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | م 6 | 56 | 35 | 1.0 | 96 | 15 | 6 | 21 | 8 | 1،8 | |||||
إف إكس إم 61-19 | 30 | 35 | 40 | 45 * | 19 | 27 | 120 | 74 | 85 | م 8 | 61 | 25 | 1.0 | 105 | 15 | 6 | 21 | 6 | 1،8 | |||
إف إكس إم 66-25 | 35 | 40 | 45 | 48 * | 25 | 35 | 132 | 82 | 90 | م 8 | 66 | 35 | 1.0 | 115 | 15 | 8 | 23 | 8 | 2،8 | |||
إف إكس إم 76-25 | 45 | 55 | 60 * | 25 | 35 | 140 | 92 | 100 | م 8 | 76 | 35 | 1.0 | 125 | 15 | 8 | 23 | 8 | 3،1 | ||||
إف إكس إم 86-25 | 40 | 45 | 50 | 60 | 65 | 70 * | 25 | 40 | 150 | 102 | 110 | م 8 | 86 | 40 | 1.0 | 132 | 15 | 8 | 23 | 8 | 4،2 | |
FXM 101-25 | 55 | 70 | 80 * | 25 | 50 | 175 | 117 | 125 | م 10 | 101 | 50 | 1.0 | 155 | 20 | 8 | 28 | 8 | 6،9 | ||||
إف إكس إم 85-40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | م 10 | 85 | 60 | 1.0 | 155 | 20 | 8 | 28 | 8 | 7،4 | ||
إف إكس إم 100-40 | 45 | 50 | 55 | 60 | 70 | 75 | 80 * | 40 | 50 | 190 | 130 | 140 | م 10 | 100 | 60 | 1،5 | 165 | 25 | 10 | 35 | 12 | 8،8 |
إف إكس إم 120-50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | م 10 | 120 | 70 | 1،5 | 185 | 25 | 10 | 35 | 12 | 12،7 |
إف إكس إم 140-50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | م 12 | 140 | 70 | 2،0 | 218 | 25 | 12 | 35 | 12 | 19،8 | ||
إف إكس إم 170-63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | م 16 | 170 | 80 | 2،0 | 258 | 28 | 12 | 38 | 12 | 33،0 | |
إف إكس إم 200-63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | م 16 | 200 | 80 | 2،0 | 278 | 32 | 12 | 42 | 12 | 32،0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | م 20 | 240 | 90 | 2،0 | 360 | 48 | 15 | 60 | 12 | 60،0 | ||||||
إف إكس إم 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | مسييه 24 | 240 | 120 | 2،0 | 370 | 48 | 18 | 60 | 16 | 95،0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | م 20 | 260 | 105 | 2،0 | 380 | 48 | 18 | 60 | 16 | 75،0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | م 20 | 290 | 105 | 2،0 | 410 | 48 | 18 | 60 | 16 | 90،0 | ||||||
FXM 290-96 | 230 | 96 | 110 | 460 | 330 | 360 | م 20 | 290 | 120 | 2،0 | 410 | 48 | 18 | 60 | 16 | 91،0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | م 20 | 310 | 110 | 3،0 | 450 | 48 | 18 | 60 | 24 | 135،0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | م 20 | 310 | 120 | 3،0 | 450 | 48 | 18 | 60 | 24 | 145،0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | مسييه 24 | 320 | 105 | 3،0 | 440 | 55 | 20 | 68 | 16 | 105،0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | مسييه 24 | 360 | 125 | 3،0 | 500 | 55 | 20 | 68 | 24 | 170،0 | ||||||
إف إكس إم 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | مسييه 24 | 410 | 125 | 3،0 | 560 | 55 | 20 | 68 | 24 | 245،0 | ||||||
FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | مسييه 30 | 410 | 220 | 3،0 | 560 | 55 | 20 | 68 | 24 | 440،0 |
عجلات حرة مدمجة FXM عبارة عن عجلات رشاش حرة بدون دعم محمل وبإقلاع رشاش X يضمن رفع الرشاش تشغيلًا خالٍ من التآكل عندما تدور الحلقة الداخلية بسرعة عالية.تُستخدم FXM ذات العجلات الحرة على النحو التالي:
باكستوبس
تجاوز القوابض
للتطبيقات ذات التشغيل الحر عالي السرعة وعند استخدامها كمقبض تجاوز مع عملية قيادة منخفضة السرعة.عزم الدوران الاسمي يصل إلى 888000 نيوتن متر.فتحات تصل إلى 460 مم.تتوفر العديد من الثقوب القياسية.
ملاحظات:
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.من الناحية العملية ، يتأثر التركيز بأخطاء اللعب المحمل والتركيز للأجزاء المتدفقة.
ثم يتم تطبيق عزم الدوران الاسمي المحدد في الجدول ، مع الأخذ في الاعتبار نفاد التيار (TIR). سرعات أعلى عند الطلب.

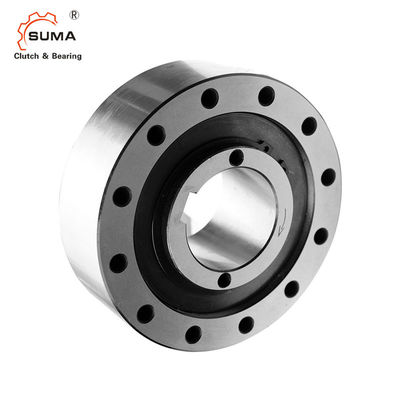

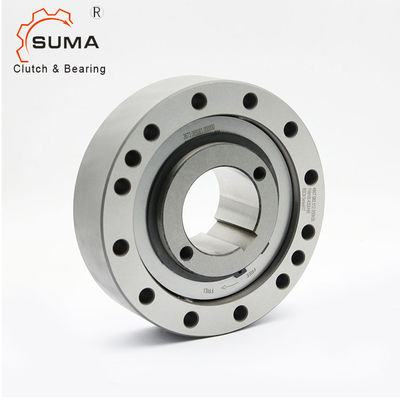

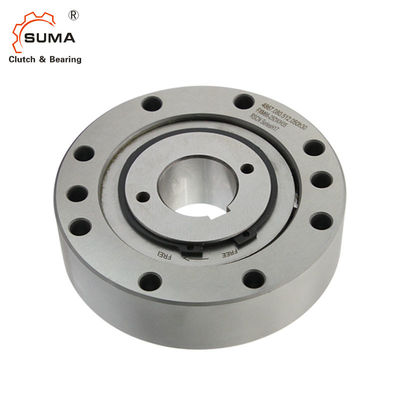

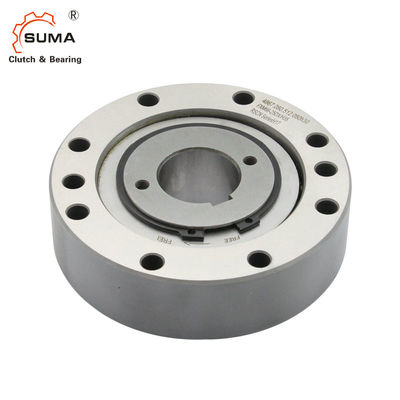

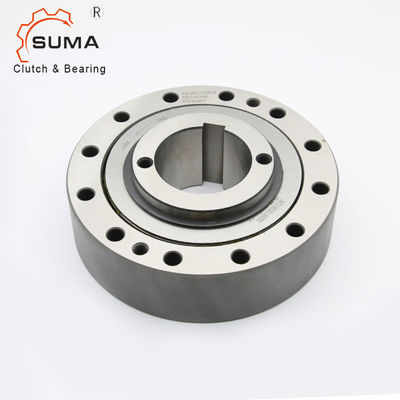

صور لتجاوز تحمل القابض
