| اسم العلامة التجارية: | SUMA |
| رقم الطراز: | AL30 كيد 2 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD300-USD600 PER PIECE |
| وقت التسليم: | 7-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |

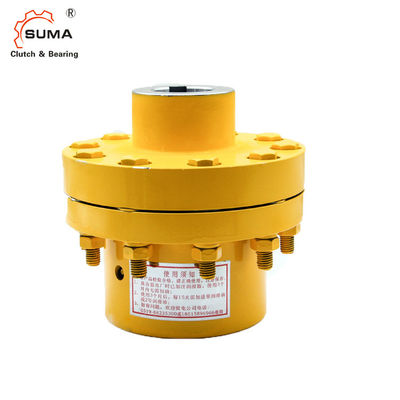

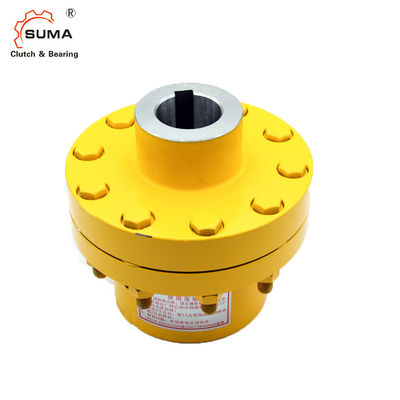

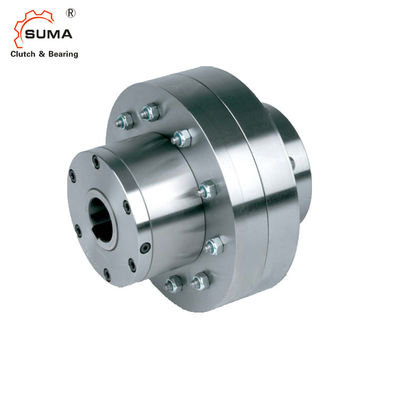

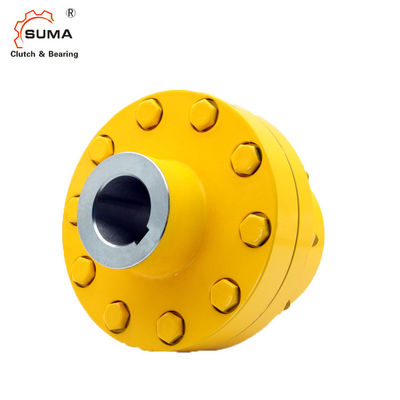

KEED2 عجلة حرة اكتفاء الذاتي تحمل القابض
سمات
النوع AL..KEED2 عبارة عن عجلة حرة من النوع الأسطواني ، قائمة بذاتها ، محكمة الغلق ومدعومة باستخدام محامل سلسلة 160 ...يتم تسليم الوحدة مشحم بالزيت.
يتم استخدام هذا المزيج كالتشاحن القابض كما هو موضح في الصورة أعلاه.في هذا التصميم ، يتم توصيل عجلة حرة قياسية بأداة توصيل مرنة للتركيب على الخط.
نوع KEE عبارة عن أداة توصيل عالية الأداء تُستخدم لترطيب الاهتزازات الالتوائية وقبول الاختلال في المحاذاة دون أحمال محمل زائدة.يستخدم غطاء D2 لإغلاق الوحدة.مزود بمسمارين لتعبئة الزيت وتصريفه وتسويته.نوصي بأن يتم توريد الوحدة مجمعة.
يرجى تحديد اتجاه السباق الداخلي للدوران المرئي من شفة D2.الرجوع إلى كتالوج الشركة المصنعة للتحقق من اختيار أداة التوصيل.
البيانات الفنية
| اسم المنتج | اجتياح تحمل القابض |
| نموذج | AL30 كيد 2 |
| مادة | GCr15 |
| القطر الداخلي | 30 ملم |
| القطر الخارجي | 100 ملم |
| السباق الداخلي يجتاح السرعة | 4100r / دقيقة |
| السباق الخارجي يجتاح السرعة | 1300r / دقيقة |
| وزن | 11 كجم |
| قدرة عزم الدوران | 500 نيوتن متر |
| تطبيق | المخفض ، آلة الطابعة ، آلة Texitle ، ناقل الحزام ، صناعة الملح |
| طَرد | صندوق خشبي ، أنبوب ، بكرة ، إلخ |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال |
الأبعاد والقدرات
| يكتب | مقاس |
|
|
تجاوز السرعات |
|
وزن | |||||
| AL..KEED2 | درهم 7 | KEE | TKN | نيماكس 1) | نامكس 2) | dKH7 | د | L1 | د 6 | L6 | |
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | ||
| 12 | 2 | 55 | 2500 | 6000 | 12 ... 25 | 62 | 42 | 97 | 35 | 3 | |
| 15 | 3 | 122 | 1900 | 6000 | 16 ... 30 | 68 | 52 | 112 | 40 | 4.4 | |
| 20 | 3 | 122 | 1600 | 5600 | 16 ... 30 | 75 | 57 | 112 | 40 | 4.6 | |
| 25 | 4 | 288 | 1400 | 4500 | 20 ... 40 | 90 | 60 | 130 | 50 | 6.4 | |
| 30 | 5 | 500 | 1300 | 4100 | 20 ... 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 725 | 1100 | 3800 | 25 ... 65 | 110 | 74 | 190 | 75 | 17 | |
| 40 | 6 | 1025 | 950 | 3400 | 25 ... 65 | 125 | 86 | 190 | 75 | 19 | |
| 45 | 6 | 1050 | 900 | 3200 | 25 ... 65 | 130 | 86 | 190 | 75 | 19 | |
| 50 | 7 | 1750 | 850 | 2800 | 30 ... 75 | 150 | 92 | 225 | 90 | 31 | |
| 55 | 8 | 2625 | 720 | 2650 | 35 ... 90 | 160 | 104 | 270 | 100 | 47 | |
| 60 | 8 | 2750 | 680 | 2450 | 35 ... 90 | 170 | 114 | 270 | 100 | 49 | |
| 70 | 10 | 5750 | 580 | 2150 | 45 ... 110 | 190 | 134 | 340 | 140 | 90 | |
| 80 | 11 | 8500 | 480 | 1900 | 55 ... 125 | 210 | 144 | 380 | 160 | 107 | |
| 90 | 12 | 13750 | 380 | 1700 | 65 ... 140 | 230 | 158 | 440 | 180 | 170 | |
| 100 | 14 | 20000 | 350 | 1450 | 75 ... 160 | 270 | 182 | 500 | 200 | 230 | |
| 120 | 16 | 30000 | 250 | 1250 | 85 ... 180 | 310 | 202 | 560 | 220 | 330 | |
| 150 | 18 | 43750 | 180 | 980 | 95 ... 200 | 400 | 246 | 640 | 250 | 500 | |
| 200 | 22 | 97500 | 120 | 750 | 125 ... 250 | 520 | 326 | 880 | 320 | 965 | |
| 250 | 28 | 250000 | 100 | 620 | 160 ... 320 | 610 | 396 | 1160 | 400 | 1725 | |
| ALM..KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20 ... 40 | 90 | 60 | 130 | 50 | 6.4 |
| 30 | 5 | 588 | 1000 | 2500 | 20 ... 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 838 | 900 | 2400 | 25 ... 65 | 110 | 74 | 190 | 75 | 17 | |
ملاحظة
1) سباق التجاوز الداخلي
2) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
عند الطلب ، يرجى تحديد التجويف & oslash ؛dk واتجاه
دوران مرئي من السهم "أ": "ص"السباق الداخلي يتجاوز
اتجاه عقارب الساعة ، & bdquo ؛ L & ldquo ؛تجاوز العرق الداخلي في العداد-
في إتجاه دوران عقارب الساعة
"الرجوع إلى تعليمات التركيب والصيانة
تصاعد اقتران
