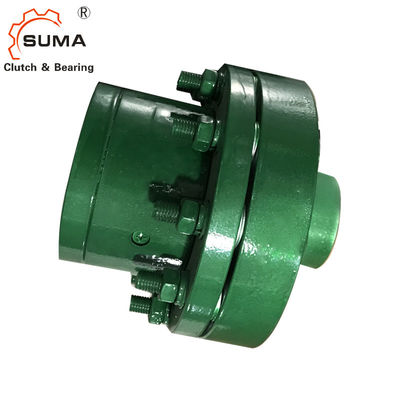

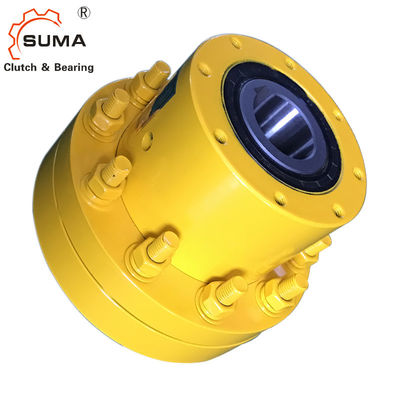

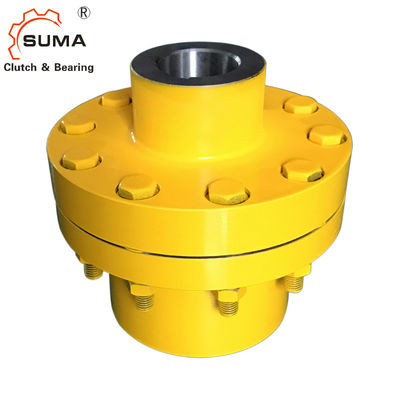

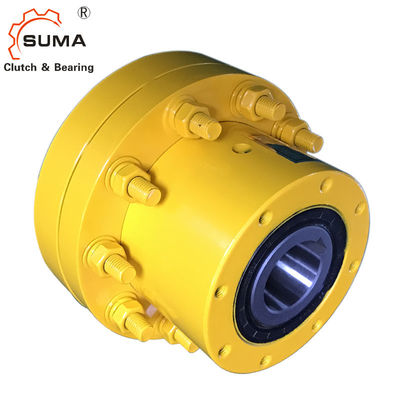

CKL-B 1 طريقة اقتران تجاوز القابض Backstop
سمات
النوع CKL-B عبارة عن عجلات حرة من نوع sprag ، قائمة بذاتها ، مختومة ومدعومة.إنها تستخدم بشكل أساسي في مناسبة سرعة التجاوز العالية وسرعة البدء المنخفضة.يحتاج إلى زيت شحم عند استخدامه.
لها نفس الطابع والأبعاد مثل CKL-A.
يتم استخدام هذا المزيج على أنه تجاوز القابض ويستخدم على نطاق واسع في آلية التعبئة وحركة المرور.و metallury.mine وهلم جرا.
البيانات الفنية
نموذج | CKL-B35110 | |
عزم الدوران (نانومتر) | 580 | |
سرعة التجاوز (دورة في الدقيقة) | سباق داخلي | 2500 |
السباق الخارجي | 740 | |
حجم السباق الداخلي (مم) | 35 | |
حجم السباق الخارجي (مم) | 110 | |
سمك (مم) | 168 | |
الوزن (كجم) | 17 |
الأبعاد والقدرات
يكتب | اسمى، صورى شكلى، بالاسم فقط عزم الدوران نانومتر |
التجاوز تحديد السرعات |
البعد في سينتور مم |
وزن | |||||||||
ن دقيقة | ن ماكس | د H7 |
د 1 H7 |
د | D1 H7 |
إل | L1 | L2 | ب | مليار × طن | كلغ | ||
CKL-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4 × 1.8 | 6.4 |
CKL-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5 × 2.3 | 11 |
CKL-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6 × 2.8 | 17 |
CKL-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6 × 2.8 | 19 |
CKL-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6 × 2.8 | 19 |
CKL-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14 × 3.8 | 31 |
CKL-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16 × 4.3 | 47 |
CKL-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18 × 4.4 | 49 |
CKL-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20 × 4.9 | 90 |
CKL-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22 × 4.9 | 107 |
CKL-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25 × 6.4 | 170 |
CKL-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40.5 | 28 × 6.4 | 230 |
مثال تصاعد
تطبيق
