| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | MX50 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD160-USD200 PER PIECE |
| تفاصيل التغليف: | صندوق كرتوني / صندوق خشبي |
| وقت التسليم: | 7-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| اسم المنتج: | كام مخلب تحمل MX50 | تحمل أيد: | نعم |
|---|---|---|---|
| مادة: | تحمل الصلب GCr15 | مقاس: | 50 * 155 * 100 ملم |
| قدرة عزم الدوران: | 441 نيوتن | ضمان: | سنة واحدة |
| طَرد: | صندوق كرتوني / صندوق خشبي | سرعة الدوران: | 1200 دورة في الدقيقة |
| إبراز: | MX50 Cam Clutch Bearing,1 اتجاهي مخلب كامة,قابض كامة حرة |
||

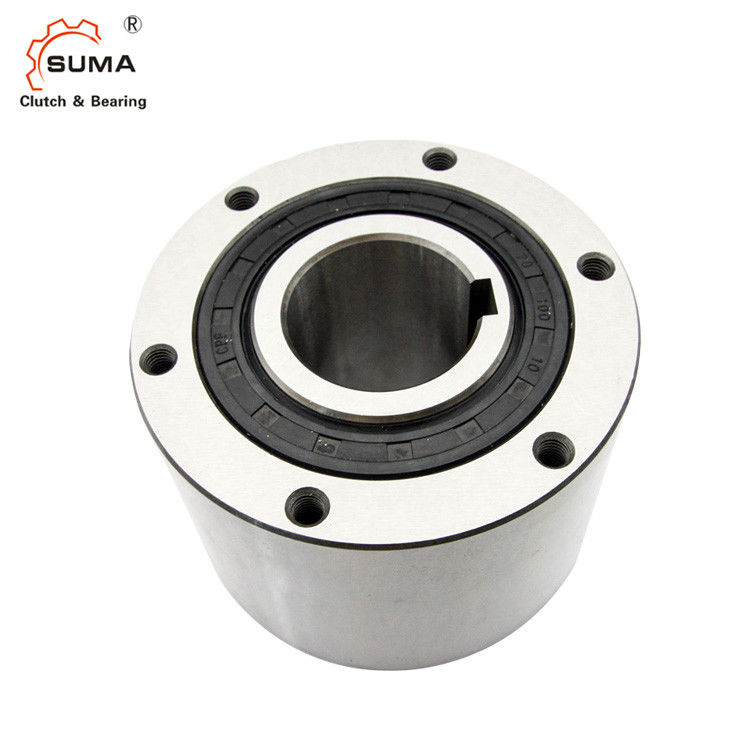

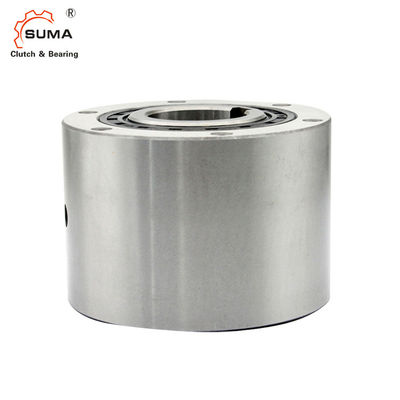

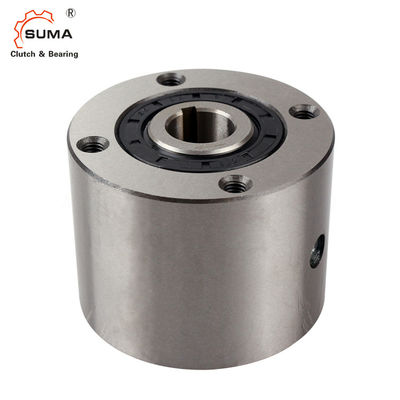

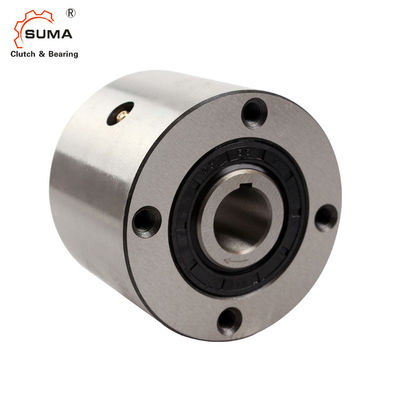

MX50 عجلة حرة بكرة 1 اتجاهي كام مخلب تحمل
التثبيت والاستخدام
1. للتركيب ، أدخل القابض في تجويف محور البكرة أو الترس أو ذراع عزم الدوران وقم بلف البراغي (شد عالٍ) في الفتحات المسننة في الوجه النهائي للقابض.انظر التوضيح على اليمين.
2. تلزم ملاءمة الضغط لقوابض سلسلة MX لتطبيقات الفهرسة ، لكن لا تتجاوز 0.025 مم عند الضغط على المناسب.
3. اضبط جانب المفتاح ليناسب مجرى المفتاح بإحكام ، لكن اترك مسافة خلوص بين الجزء العلوي من المفتاح والمفتاح.
4. عند تركيب القابض على عمود ، اضغط على طرف سباق القابض الداخلي ، ولكن ليس على السباق الخارجي أبدًا.
5. يوفر الاختيار الصحيح لمقبض Cam أداء فهرسة دقيقًا.قد تكون هناك حاجة أيضًا إلى جهاز فرملة وجهاز دعم للحصول على أداء أكثر دقة.
6. يجب أن يكون تفاوت تجويف المحور H6 أو H7.
الأبعاد والقدرات
| نموذج | عزم الدوران سعة |
الأعلى. الفهرسة |
حجم تجويف | أ | ب (h7) |
ج | PCD د |
ه | F | س |
تشحيم ملعب كورة قدم |
التعطيل داخلي سباق |
يجر عزم الدوران |
نفط | وزن | |
| ضياء. | كيواي | |||||||||||||||
| (N · م) | (دورة / دقيقة) | (كجم · م 2) | (N · م) | (مل) | (كلغ) | |||||||||||
| MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
| MX35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
| MX50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
| MX70 | 784 | 1200 | 70 | 20 × 4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
التركيب والاقتران
الصور
