| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | FPD448Z |

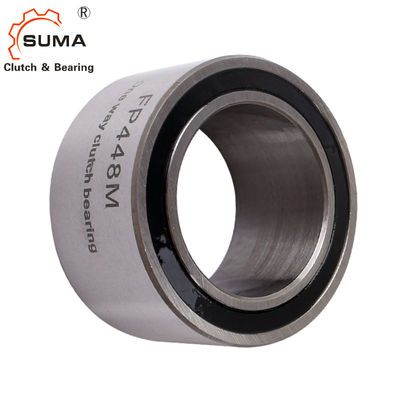

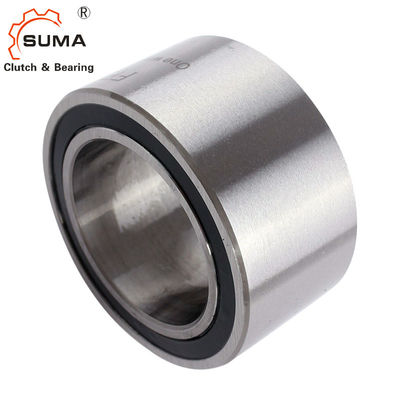

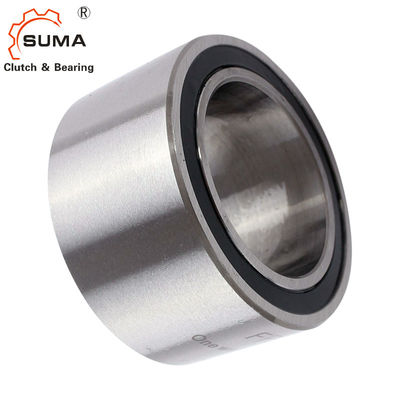

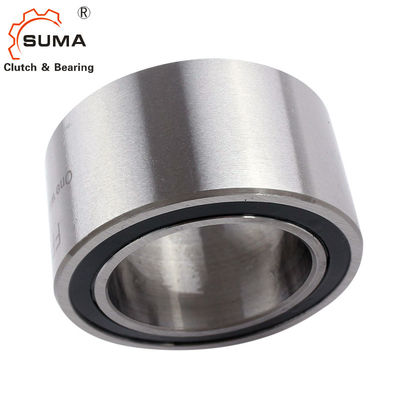

FPD448Z 35 * 53 * 34mm عجلة حرة طريقة واحدة مخلب تحمل
سمات
تحمل
يشتمل القابض ذو العجلة الحرة على محامل كروية وبكرات ، ولا يلزم دعم محمل خارجي إضافي.
اضغط على الضغط المناسب
يجب عدم تطبيق ضغط الضغط المناسب على الكرات.
تحامل الاتجاه
يحدد السهم الموجود على الحلقة الداخلية اتجاه تثبيت الحلقة الداخلية.
عرض:34 ملم
درجة حرارة التشغيل:الأعلى.100 درجة مئوية
تشحيم
التشحيم بالزيت مدى الحياة العملية
تثبيت
تفاوتات التثبيت
رمح h5 ؛المحور H6
أجزاء التزاوج
تصلب وطحن أجزاء التزاوج ليست ضرورية.قم بتنظيف أجزاء التزاوج الموجودة في المنطقة المجاورة لقابض العجلة الحرة وكذلك حلقات القابض ذات العجلة الحرة (خالية من الشحوم) تمامًا قبل جعل المكبس مناسبًا.
عناصر
| قابض عجلة حرة | |
| أدخل العنصر * | FE 400 M (زنبرك تعرج) |
|
FE 400 Z (زنبرك شد) |
|
| + مجاري المياه | تحمل الصلب ، تصلب والأرض |
| الحلقة الداخلية | ضغط مناسب |
|
الطوق الخارجي |
ضغط مناسب |
| + كروي | المدمجة |
|
+ أسطواني |
RL 400 |
| + تزييت | تزييت الزيت مدى الحياة |
البيانات الفنية
الأبعاد والقدرات
| نموذج | د | د | دبليو | تنوم | nmax | سيدين. | القسطات. | وزن | رقم الصنف. |
| [مم] | [مم] | [مم] | [نيوتن متر] | [دورة في الدقيقة] | [ن] | [ن] | [كلغ] | ||
| FPD 427 م | 15 | 31 | 34 | 94 | 2000 | 7،679 | 6،397 | 0.09 | 306516 |
| FPD 427 ز | 15 | 31 | 34 | 84 | 2000 | 7،679 | 6،397 | 0.09 | 306517 |
| FPD 432 م | 20 | 36 | 34 | 133 | 1800 | 8104 | 7241 | 0.12 | 306518 |
| FPD 432 زد | 20 | 36 | 34 | 121 | 1800 | 8104 | 7241 | 0.12 | 306519 |
| FPD 437 م | 25 | 41 | 34 | 176 | 1700 | 9201 | 8142 | 0.15 | 306520 |
| FPD 437 زد | 25 | 41 | 34 | 160 | 1700 | 9201 | 8142 | 0.15 | 306521 |
| FPD 442 م | 30 | 46 | 34 | 223 | 1500 | 10247 | 10708 | 0.18 | 300696 |
| FPD 442 زد | 30 | 46 | 34 | 208 | 1500 | 10247 | 10708 | 0.18 | 300697 |
| FPD 448 م | 35 | 53 | 34 | 286 | 1300 | 11،642 | 13،440 | 0.23 | 306524 |
| FPD 448 زد | 35 | 53 | 34 | 262 | 1300 | 11،642 | 13،440 | 0.23 | 306525 |
| FPD 453 م | 40 | 58 | 34 | 343 | 1200 | 11.417 | 13.577 | 0.26 | 300702 |
| FPD 453 زد | 40 | 58 | 34 | 314 | 1200 | 11.417 | 13.577 | 0.26 | 300700 |
| FPD 463 م | 50 | 68 | 34 | 461 | 1100 | 13070 | 17،063 | 0.34 | 306534 |
| FPD 463 زد | 50 | 68 | 34 | 428 | 1100 | 13070 | 17،063 | 0.34 | 306535 |
| FPD 473 م | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0.41 | 306536 |
| FPD 473 زد | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0.41 | 306537 |
