تفاصيل المنتج:
|
| اسم المنتج: | تجاوز مخلب تحمل MZ20 | تحمل أيد: | نعم |
|---|---|---|---|
| مادة: | تحمل الصلب GCr15 | مقاس: | 20 * 80 * 67 ملم |
| قدرة عزم الدوران: | 323 نيوتن | ضمان: | سنة واحدة |
| طَرد: | صندوق كرتوني / صندوق خشبي | OEM: | قبول |
| إبراز: | تجاوز محامل مخصصة,محامل MZ20 حسب الطلب,محامل مخصصة MZ20 |
||

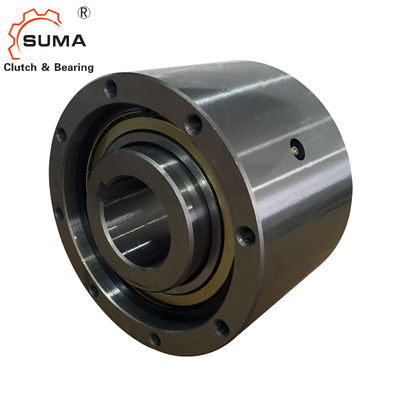

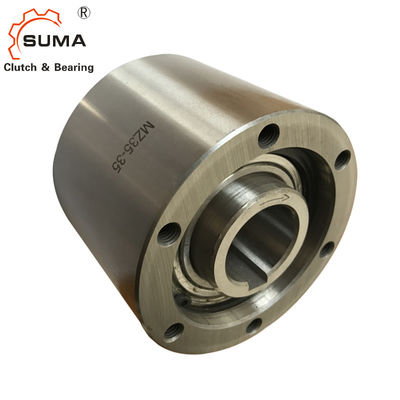

طريقة واحدة MZ20 تجاوز القابض كام لآلات الطباعة
سمات
النوع MZ عبارة عن عجلة حرة محكمة الغلق من النوع الرشاش ، محمل مدعوم باستخدام محامل تشحيم سلسلة 60..ZZ.تسلم الوحدات مشحمة جاهزة للتركيب.وحدات MZ مخصصة لأن تكون متعددة الأغراض ، لاستخدامها في تطبيقات مختلفة.يتم عرض ترتيب التثبيت النموذجي في الصفحة التالية.السباق الداخلي مرتبط بالعمود.يجب استخدام القطر الداخلي للسباق الخارجي كسجل تثبيت للأجزاء المتصلة (العجلة المسننة ، البكرة ، الترس ، ذراع عزم الدوران ...).يجب أن تكون حنفية التركيب متسامحة مع g6.
البيانات الفنية
| بند | م ز 20 |
| مادة | GCr15 |
| تتحمل ديا. | 20 ملم |
| ديا الخارجي. | 80 ملم |
| عرض | 67 ملم |
| قدرة عزم الدوران | 323 نيوتن |
| سحب عزم الدوران | 0.29 نيوتن |
| وزن | 2 كجم |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
الأبعاد والقدرات
| نموذج |
قدرة عزم الدوران (نانومتر) |
سحب عزم الدوران (نانومتر) |
ماكس تجاوز (ص / دقيقة) |
ماكس الفهرسة (دورة / تسعة) |
تجويف بحجم |
أ |
ج |
ب |
F |
(M6) |
جي |
PCD د |
س |
جلالة رقم استغلال الثقوب × الحجم × الملعب |
وزن (كلغ) |
||
| سباق داخلي | السباق الخارجي | ضياء. (H7) |
مفتاح طريق |
||||||||||||||
| م ز 15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5 × 2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5 × 0.8 | 1.4 |
| MZ17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5 × 2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5 × 0.8 | 1.8 |
| م ز 20 | 323 | 0.29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6 × 1.0 | 2.0 |
| MZ30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6 م 8 × 1.25 |
3.7 |
| MZ30-25 | 25 | 8 × 3.3 | |||||||||||||||
| مسييه 30 | 30 | 10 × 3.3 | |||||||||||||||
| م ز 35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10 × 3.3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6 م 8 × 1.25 | 4.8 |
| MZ45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12 × 3.3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-م 8 × 1.25 |
6.2 |
| مسييه 45 | 45 | 14 × 3.3 | |||||||||||||||
| MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14 × 3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-م 8 × 1.25 |
10.2 |
| (م ز 60-55) | 55 | 16 × 4.3 | |||||||||||||||
| مسييه 60 | 60 | 18 × 4.4 | |||||||||||||||
| (م 70-65) | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18 × 4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-م 8 × 1.25 |
13.2 |
| مسييه 70 | 70 | 20 × 4.9 | |||||||||||||||
التركيب والاقتران
