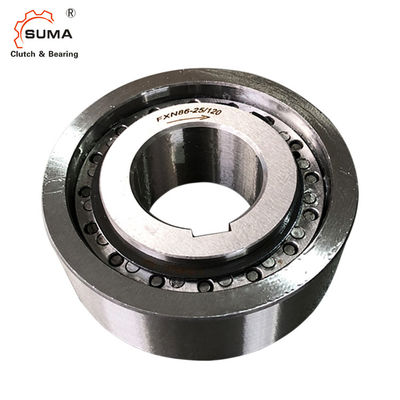

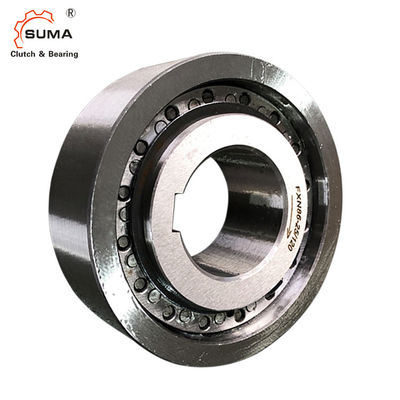

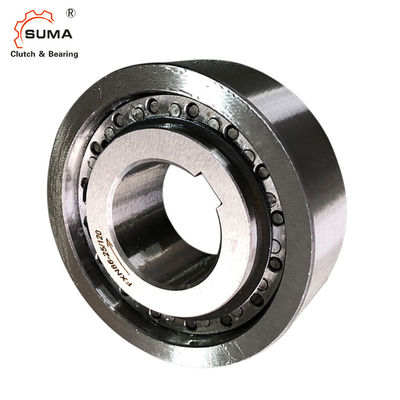

FXN31-17 / 60 عجلات حرة داخلية 1 طريقة Sprag Backstop Clutch
ميزة
العجلات الحرة الداخلية FXN عبارة عن عجلات حرة الحركة بدون دعم محمل وبإقلاع رشاش X يضمن رفع الرشاش X عملية خالية من الاهتراء عندما تدور الحلقة الداخلية بسرعة عالية.يتم ضغط الحلقة الخارجية في منزل العميل.هذا يجعل حلول التركيب المدمجة والموفرة للمساحة ممكنة.تُستخدم العجلات الحرة FXN على النحو التالي:
باكستوبس
تجاوز القوابض
للتطبيقات ذات التشغيل الحر عالي السرعة وعند استخدامه كقابض تجاوز مع عملية قيادة منخفضة السرعة.عزم الدوران الاسمي يصل إلى 20500 نيوتن متر.يتم نقل عزم الدوران على الحلقة الخارجية عن طريق الضغط المناسب.فتحات تصل إلى 130 ملم.تتوفر العديد من الثقوب القياسية.
البعد والقدرة
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.من الناحية العملية ، يتأثر التركيز بأخطاء اللعب المحمل والتركيز للأجزاء المتدفقة.ثم يتم تطبيق عزم الدوران الاسمي المحدد في الجدول ، مع الأخذ في الاعتبار نفاد التيار (TIR).
سرعات أعلى عند الطلب.
حجم عجلة حرة | مم | مم | ضجر | مم | مم | الأعلى.مم | ب | د مم | F | ي | ك دقيقة.مم | إل |
وزن كلغ |
|
اساسي | مم | مم | مم | مم | ||||||||||
مم مم | ||||||||||||||
FXN31 - 17/60 | 20 * | 20 * | 25 | 60 صفحة 6 | 55 | 31 | 85 | 24 | 0،3 | |||||
FXN31 - 17/62 | 20 * | 20 * | 25 | 62 صفحة 6 | 55 | 31 | 85 | 24 | 0،4 | |||||
FXN38 - 17/70 | 25 * | 25 * | 25 | 70 صفحة 6 | 62 | 38 | 90 | 24 | 0،4 | |||||
FXN46 - 25/80 | 25 | 30 | 35 | 80 ف 6 | 70 | 46 | 95 | 35 | 0،8 | |||||
FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 ص 6 | 75 | 51 | 105 | 35 | 0،8 | |||
FXN56 - 25/90 | 35 | 40 | 35 | 90 صفحة 6 | 80 | 56 | 110 | 35 | 0،9 | |||||
FXN61 - 19/95 | 30 | 35 | 40 | 45 * | 26 | 95 صفحة 6 | 85 | 61 | 120 | 25 | 0،8 | |||
FXN61 - 19/106 | 30 | 35 | 40 | 45 * | 25 | 106 هـ 7 | 85 | 61 | 120 | 25 | 1،2 | |||
FXN66 - 25/100 | 35 | 40 | 45 | 48 * | 30 | 100 ف 6 | 90 | 66 | 132 | 35 | 1،1 | |||
FXN66 - 25/110 | 35 | 40 | 45 | 48 * | 40 | 110 ص 6 | 90 | 66 | 132 | 35 | 1،8 | |||
FXN76 - 25/115 | 45 | 55 | 60 * | 40 | 115 ص 6 | 100 | 76 | 140 | 35 | 1.7 | ||||
FXN76 - 25/120 | 45 | 55 | 60 * | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1،8 | ||||
FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 125 ف 6 | 110 | 86 | 150 | 40 | 2،3 | |
FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 130 ص 6 | 110 | 86 | 150 | 40 | 2،6 | |
FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 صفحة 6 | 125 | 101 | 175 | 50 | 3،1 | ||||
FXN 101 - 25/149 | 70 | 75 | 62 | 149 هـ 6 | 125 | 101 | 175 | 62 | 4،2 | |||||
FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 قطعة 6 | 125 | 101 | 175 | 50 | 3،6 | ||||
FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 صفحة 6 | 125 | 85 | 175 | 60 | 3،2 | ||
FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 قطعة 6 | 125 | 85 | 175 | 60 | 4،2 | ||
FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 صفحة 6 | 140 | 100 | 190 | 60 | 5،1 |
FXN 105 - 50/165 | 80 | 80 | 62 | 165 صفحة 6 | 145 | 105 | 195 | 62 | 5،8 | |||||
FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 هـ 6 | 160 | 120 | 210 | 70 | 8،6 |
FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14،0 | ||
FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 هـ 6 | 210 | 170 | 290 | 80 | 21،0 |
ملاحظات:
1. T max = 2 × T KN
2. تجاوز العرق الداخلي
3. تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
Keyway وفقًا لـ DIN 6885 ، الصفحة 1 & bull؛تفاوت عرض مجرى الخابور JS10.
* Keyway وفقًا لـ DIN 6885 ، الصفحة 3 & bull؛تفاوت عرض مجرى الخابور JS10.
تصاعد مثال
عجلة حرة داخلية FXN 38 - 17/70 NX كمسند خلفي ، مرتبة في محول مبيت لتوصيله بمحرك كهربائي.تتيح الحلقة الخارجية الرفيعة التي يتم ضغطها في الهيكل حلاً مناسبًا مناسبًا للمساحة.نظرًا لسرعات العمود العالية في التشغيل العادي (التدوير الحر) ، يضمن رفع الرذاذ X عملية مستمرة بدون تلامس وبالتالي خالية من التآكل.
عجلة حرة داخلية FXN 66 - 25/100 NX بمثابة قابض تجاوز في محرك الزحف لآلة النسيج.يتم حل تركيب العجلة الحرة بشكل مضغوط عن طريق الحلقة الخارجية الرقيقة التي يتم ضغطها في العجلة الدودية.أثناء الإعداد ، يتم تشغيل الماكينة بواسطة الترس الدودي والعجلة الحرة التي تعمل في عملية القيادة.في التشغيل العادي (عملية التدوير الحر) ، تقوم الحلقة الداخلية الموجودة على عمود المحرك الرئيسي عالي السرعة بتجاوز محرك الزحف وفك تعشيق محرك الزحف تلقائيًا.مع سرعة التجاوز العالية للحلقة الداخلية ، يتم استخدام النوع المزود برفع الرشاش X ؛تعمل sprags في عملية حرة دون ملامسة وبالتالي فهي خالية من التآكل.
عجلة حرة داخلية FXN 85 - 40/140 MX كمسند خلفي مثبت بنهاية أول عمود وسيط لعلبة تروس حفز في محرك سير ناقل مائل.في حالة توقف المحرك ، يجب تثبيت حزام النقل بإحكام حتى لا تسحب بضائع الناقل الحزام للخلف وقد تتسبب في أضرار جسيمة.نظرًا لسرعات العمود العالية في التشغيل العادي (التشغيل المجاني للعجلات) ، يضمن نظام رفع الرشاش X تشغيلًا بدون تلامس وبالتالي خالي من التآكل.
الأسطوانات الحرة الداخلية FXN بدون دعم.يجب على العميل توفير محاذاة متحدة المركز للحلقة الداخلية والخارجية.
يجب مراعاة نفاد (TIR) المسموح به.يتم نقل عزم الدوران على الحلقة الخارجية عن طريق الضغط المناسب.من أجل نقل عزم الدوران المحدد في الجدول ، يجب استيعاب الحلقة الخارجية في مبيت بقطر خارجي K. الغلاف مصنوع من الفولاذ أو الحديد الزهر الرمادي بأدنى جودة GG-20.عند استخدام مواد مبيت أخرى أو أقطار خارجية أصغر ، نحثك على الاتصال بنا بخصوص عزم الدوران القابل للنقل.تم تحديد تفاوت تجويف السكن في الجدول تحت البعد D. يجب أن يكون تفاوت العمود ISO h6 أو j6.
تشحيم
عند السرعات التي تزيد عن سرعة رفع الرشاش ، لا يلزم وجود تزييت خاص ؛وظائف العجلة الحرة لا تحتاج إلى صيانة.عند التشغيل بأقل من سرعة رفع الرشاش ، يجب توفير تزييت بالزيت بالجودة المحددة.
مثال على الطلب
حجم العجلة الحرة FXN 61-19/95 ، اكتب باستخدام sprag
الإقلاع X و 35 ملم:
&ثور؛FXN 61-19 / 95 NX ، d = 35 ملم
