| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | BWX13143A |

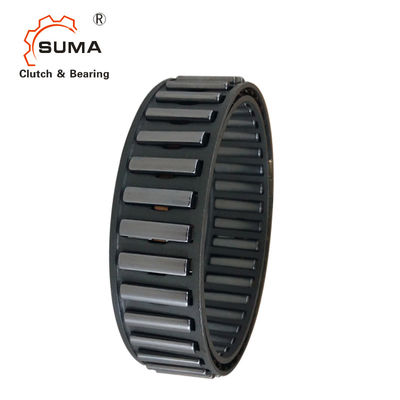

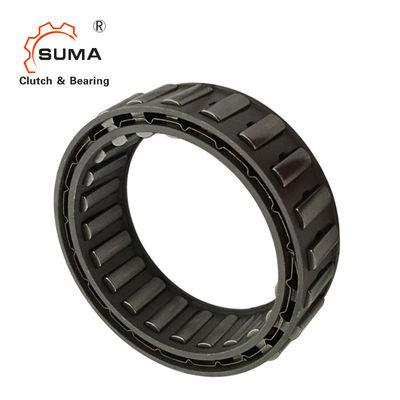

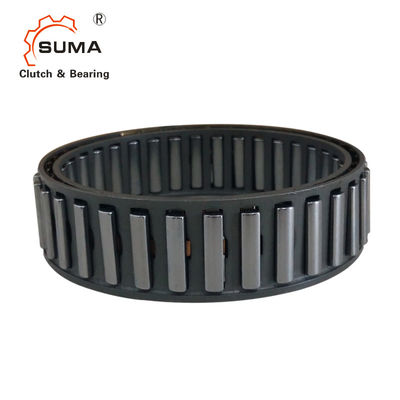

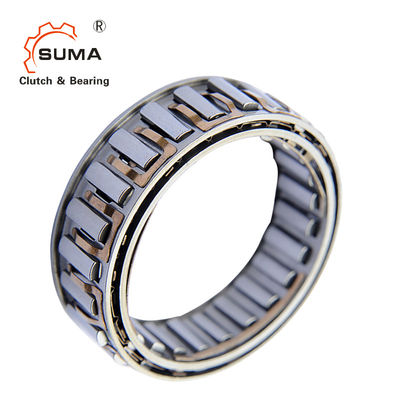

BWX13143A One Way Sprag 120Nm التغلب على كاميرا القابض
سمات
Cage Freewheels BWX هي عجلات رشاش حرة يتم تثبيتها بين الحلقات الداخلية والخارجية التي يوفرها العميل.
يتم استخدام العجلات الحرة BWX على النحو التالي:
➧ باكستوبس
➧ تجاوز براثن
➧ فهرسة العجلات الحرة
عزم الدوران الاسمي يصل إلى 4900 نيوتن متر.
فك الارتباط
عندما تدور الحلقة الخارجية ، تتسبب قوة الطرد المركزي في انطلاق الرذاذ من السباق الداخلي.هذا يقلل من التآكل أثناء التشغيل الحر.
الانخراط
عندما تدور الحلقة الخارجية ، تضغط قوة الطرد المركزي على الرشاشات ضد الحلقة الداخلية.هذا يعزز قدرة sprags على الانخراط على الفور عند تطبيق عزم الدوران.
الأبعاد والقدرات
| حجم العجلة الحرة | اسمي t orque MN نانومتر |
ي +0،008 -0.005 ملم |
د & plusmn ؛ 0،013 ملم |
ب مم |
ك مم |
سبراجس الكمية | سحب شرائط كمية |
مقاطع الفرامل كمية |
وزن كلغ |
| BWX133590A | 63 | 22،225 | 38887 | 10،0 | 44،0 | 12 | 0،03 | ||
| BWX13143A | 120 | 27767 | 44425 | 13،5 | 51،0 | 14 | 0،06 | ||
| BWX133392 | 280 | 38.092 | 54750 | 16،0 | 71،0 | 18 | 0،09 | ||
| BWX1310145 | 180 | 41275 | 57937 | 13،5 | 74،2 | 14 | 3 | 0،07 | |
| BWX132909A | 360 | 44450 | 61112 | 16،0 | 78،5 | 20 | 2 | 3 | 0،10 |
| BWX133339 | 310 | 49721 | 66383 | 13،5 | 85،0 | 22 | 2 | 4 | 0،09 |
| BWX1310003 | 310 | 49721 | 66383 | 13،5 | 85،0 | 22 | 4 | 0،09 | |
| BWX137222 | 570 | 49721 | 66383 | 19،0 | 85،0 | 22 | 0،12 | ||
| BWX1310445 | 400 | 54765 | 71.427 | 13،5 | 91،7 | 24 | 0،09 | ||
| BWX1310172 | 540 | 54765 | 71.427 | 16،0 | 91،7 | 24 | 0،12 | ||
| BWX1310226 | 520 | 54765 | 71.427 | 16،0 | 91،7 | 24 | 2 | 4 | 0،12 |
| BWX136709 | 770 | 54765 | 71.427 | 21،0 | 91،7 | 24 | 3 | 10 | 0،16 |
| BWX1310147 | 1000 | 54765 | 71.427 | 25،4 | 91،7 | 24 | 3 | 8 | 0،20 |
| BWX136324 | 600 | 57760 | 74427 | 19،0 | 95،0 | 26 | 0،14 | ||
| BWX1310080 | 670 | 72217 | 88882 | 13،5 | 115،0 | 30 | 4 | 0،12 | |
| BWX13168 | 1300 | 72217 | 88882 | 21،0 | 115،0 | 30 | 0،20 | ||
| BWX134012 | 1300 | 72217 | 88882 | 21،0 | 115،0 | 30 | 4 | 10 | 0،20 |
| BWX137322 | 2000 | 796982 | 96363 | 25،4 | 124،0 | 34 | 5 | 12 | 0،28 |
| BWX138316 | 2960 | 83.5972 | 102.596 | 25،4 | 131،6 | 34 | 5 | 12 | 0،30 |
| BWX13261A1 | 1600 | 103،2312 | 119893 | 16،0 | 154،0 | 40 | 6 | 10 | 0،19 |
| BWX13236 | 1700 | 1173912 | 136391 | 16،0 | 175،3 | 30 | 5 | 6 | 0،25 |
| BWX133403B | 4900 | 123،8812 | 142.880 | 25،4 | 188،0 | 44 | 11 | 0،46 |
1 مع حجم العجلة الحرة هذا ، تكون الحافة المركزية للقفص الداخلي على الجانب الأيمن!
2 يمكن زيادة تفاوت قطر الحلقة الداخلية بمقدار & plusmn؛ 0،013 mm!
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
مثال تصاعد
يمكن تنفيذ التوجيه الجانبي لـ Cage Freewheels إما بواسطة كتف على الحلقة الخارجية أو بواسطة حلقات حماية أو أقراص حماية مثبتة في الحلقة الخارجية.يجب ألا يكون هناك أي انحناءات أو فترات استراحة أو أكتاف أو شطب أو أي انحراف على الإطلاق ، فوق البعد "ب".لسهولة التجميع ، نوصي بشطب الأجناس الداخلية والخارجية بزاوية 15 درجة لأرجل تبلغ 3 مم.
مثال على الطلب
مثال على الطلب
حجم عجلة حرة BWX 13143A ، النوع القياسي:
&ثور؛BWX 13143A
الصور
سحب شرائط
لتقليل التآكل أثناء التشغيل الحر بين الرشاشات والسباق الداخلي ، يتم توصيل شرائط السحب المصنوعة من سبائك النحاس البريليوم المقاومة للاهتراء بالقفص الداخلي.يؤدي هذا إلى زيادة الاحتكاك بين القفص الداخلي والعرق الداخلي.هذا يتعارض مع تنشيط الرشاش الفردي أثناء التشغيل الحر ، مما يقلل بشكل كبير من ضغط الرش على السباق الداخلي.
مقاطع الفرامل
تتوفر بعض أحجام العجلات الحرة مع مشابك المكابح المثبتة على القفص الخارجي لمنع المزيد من الدوران التلقائي لحلقة Cage Freewheel لتسريع وتباطؤ الحلقة الخارجية (على سبيل المثال في فهرسة العجلات الحرة).
