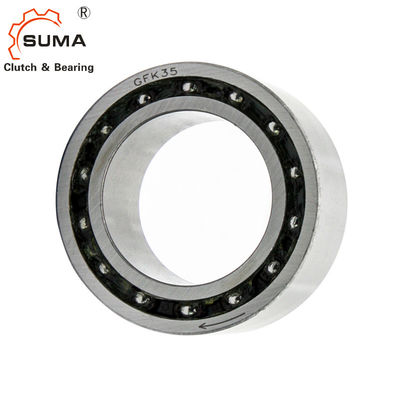

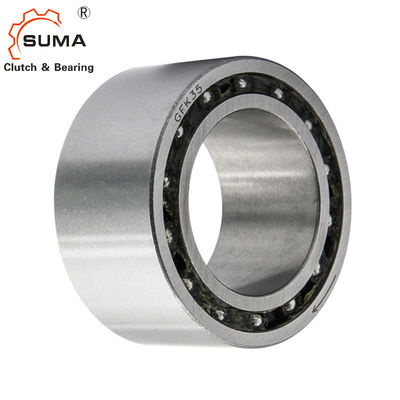

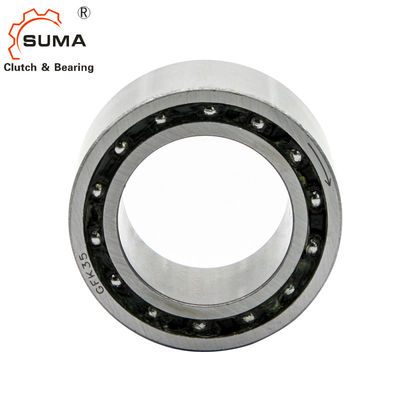

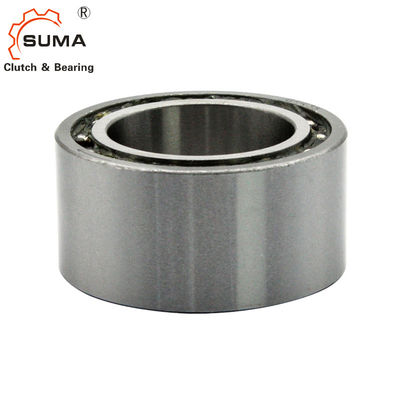

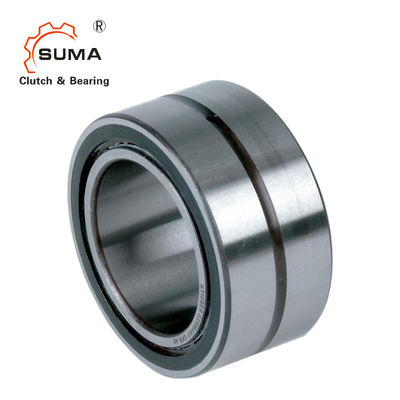

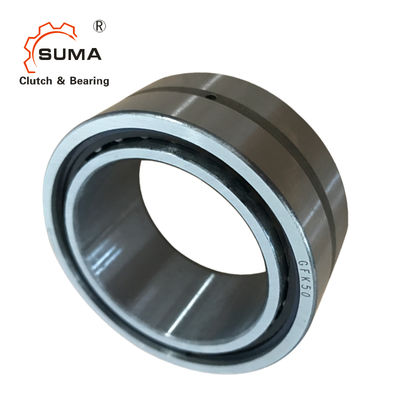

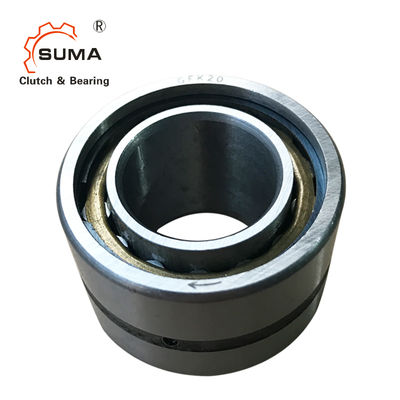

GFK35 FGK 35 GCr15 4600 RPM عجلة حرة Sprag Cam القابض
سمات
يمكن استخدام القابض التجاوزي GFK20 على النحو التالي:
1. تجاوز القابض
2. backstop مخلب
3. الفاصل الفاصل
البيانات الفنية
بند | GFK35 اجتياح القابض |
ماركة | SUMA أو OEM |
دقة | ص 6 |
يكتب | سبراج |
نوع الدعم | دعم واضعة |
تتحمل ديا.(مم) | 35 |
عزم الدوران (نانومتر) | 204 |
سرعة تجاوز السباق الداخلي (دقيقة -1) | 4600 |
سرعة تجاوز السباق الخارجي (دقيقة -1) | 3200 |
الوزن (كلغ) | 0.2 |
الأبعاد والقدرات
يكتب | مقاس |
تيKN1) |
السرعة الزائدة |
تحمل مسلسل
|
الأحمال | ||||||||
بكرات دين. |
كرات دين. |
بكرات ستات. |
كرات ستات. |
||||||||||
GFK |
د | نإيماكس2) | نأماكس3) | ج | ج | ج0 | ج0 | د | إل | ص | |||
[مم] | [نيوتن متر] | [دقيقة-1] | [دقيقة-1] | [ن] | [ن] | [ن] | [ن] | [مم] | [مم] | [مم] | [كلغ] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
ملاحظات
1) Tmax = 2 × TKN
»راجع صفحة التحديد من 10 إلى 13
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
»راجع تعليمات التركيب والصيانة صفحة 16 إلى 19
التركيب والاقتران
