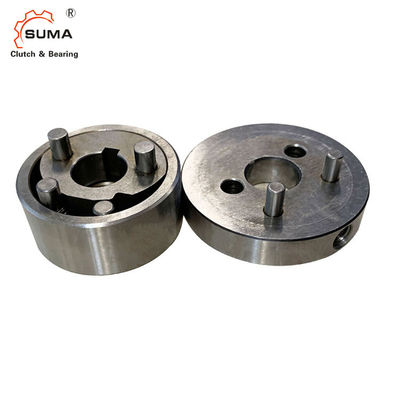

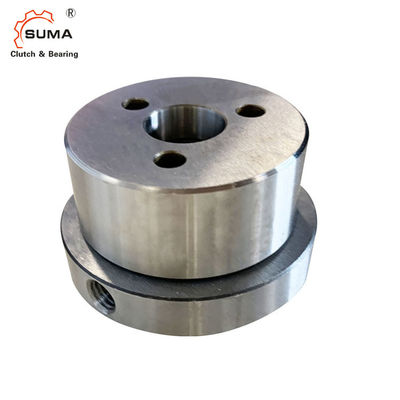

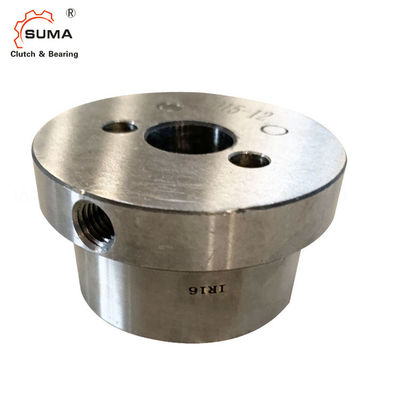

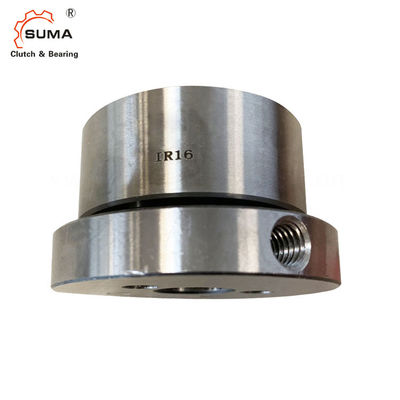

IR16 لا رجعة فيه أقفال ثنائية الاتجاه محامل مخصصة
سمات
أقفال لا رجعة فيها IR عبارة عن عجلات تعمل بأسطوانة حرة ثنائية الاتجاه مع دعم محمل.هم جاهزون للتثبيت.
تُستخدم الأقفال غير القابلة للانعكاس على النحو التالي:
➧ دعائم التمثيل ثنائية الاتجاه
عزم الدوران الاسمي يصل إلى 100 نيوتن متر.
تجاويف تصل إلى 35 ملم.
في حين أن العجلة الحرة العادية تنقل عزم الدوران من جانب القيادة أو جانب القيادة في اتجاه واحد فقط للدوران ، فمن خلال قفل IR القابل للانعكاس يمكن لجزء القيادة قيادة
رمح في كلا اتجاهي الدوران.هناك ، ho-wever ، إجراء قفل ضد أي tor-que عكسي قادم من الجزء المدفوع ، بغض النظر عن اتجاه الدوران الذي يتم فيه.
الأبعاد والقدرات
|
عجلة حرة مقاس |
يكتب |
اسمى، صورى شكلى، بالاسم فقط عزم الدوران |
ضجر مم |
أ* مم |
ب* مم |
ج مم |
د مم |
ه مم |
ز ** | إل مم |
م 1 مم |
م 2 مم |
ن مم |
ا مم |
ص مم |
س مم |
ص مم |
تي ** مم |
الخامس مم |
ي ** |
وزن كلغ |
| IR 12 | ص | 8 | 12 | 13،8 | 4 | 2،2 | 42 | 11،2 | م 4 | 17،7 | 24 | 12،0 | 8،0 | 9،5 | 5 | 5،5 | 26 | 5،7 | 3 | 0،15 | |
| IR 16 | ص | 15 | 16 | 18،3 | 5 | 3،0 | 48 | 12،2 | م 5 | 20،4 | 28 | 13،5 | 9،5 | 10،5 | 5 | 9،5 | 28 | 9،8 | 3 | 0،22 | |
| إر 25 | ص | 48 | 25 | 28،5 | 8 | 3،2 | 85 | 20،0 | م 6 | 30،0 | 48 | 22،5 | 19،1 | 19،5 | 10 | 5،5 | 55 | 12،2 | 3 | 1،10 | |
| 35 IR | ص | 100 | 35 | 38،5 | 10 | 4،5 | 120 | 32،0 | م 8 | 45،0 | 70 | 27،0 | 32،2 | 31،5 | 12 | 8.5 | 80 | 14،2 | 3 | 3،30 |
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.
* Keyway وفقًا لـ DIN 6885 ، الصفحة 1 & bull ؛تفاوت عرض مجرى الخابور JS10.
** Z = عدد الثقوب المسننة G على دائرة الملعب T.
التركيب والاقتران
يتم ضبط الصمام ، الذي يمثل في المثال الموضح صمام تحكم أو صمام إغلاق ، في اتجاه الفتح أو الإغلاق عن طريق عجلة يدوية.
يمنع القفل غير القابل للانعكاس أي تحولات غير منضبطة في موضع الصمام بسبب الضغط الذي يمارسه الوسيط المتدفق في الأنبوب.
لا يقتصر استخدام الأقفال غير القابلة للانعكاس على الصمامات التي يتم تشغيلها يدويًا ويمكن أيضًا استخدامها مع أدوات الضبط الآلية.في هذه الحالة ، هناك ميزة خاصة تتمثل في أن محرك عزم الدوران يحتاج إلى تصميم لتوفير عزم التعديل فقط ، والذي يكون منخفضًا بشكل عام ، حيث يتم امتصاص جميع عزم الدوران العكسي الثابت والمفاجئ بواسطة القفل غير القابل للانعكاس.
