| اسم العلامة التجارية: | SUMA |
| رقم الطراز: | KI164 |
| الـ MOQ: | 1 |
| السعر: | USD10-USD20 PER PIECE |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |

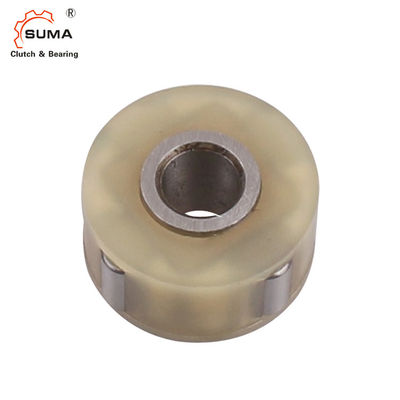

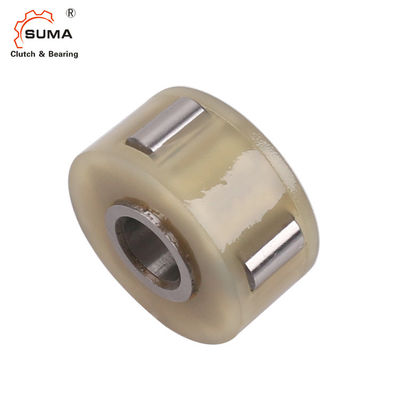

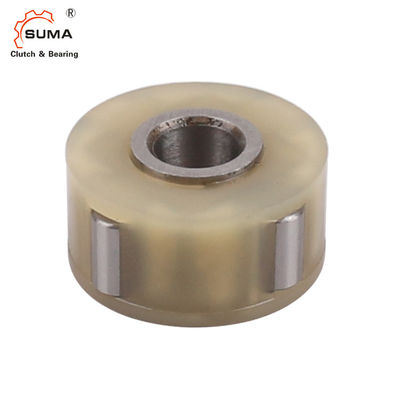

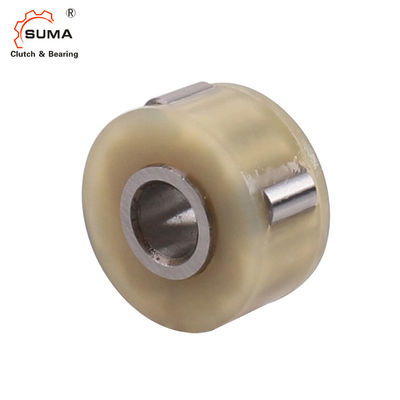

KI164 1Way Sprag Freewheel تصنيع مخصص تحمل
سمات
النوع KI عبارة عن عجلة حرة من نوع الأسطوانة.وهي عبارة عن مجموعة تتكون من سباق داخلي وبكرات مثبتة في قفص من مادة البولي أميد.لا يمكن تفكيك هذا النوع من الوحدات.إنه مصمم للآليات الصغيرة في المعدات المكتبية ، أو آلات التعبئة والتغليف ، ليتم تثبيتها داخل التروس أو العلف
بكرات.
يتم استخدام القطر الداخلي للعتاد أو بكرة التغذية كسباق خارجي.مطلوب دعم محمل إضافي ، ويجب ألا تخضع العجلة الحرة للتحميل المحوري ؛يتم عرض أمثلة التركيب في الصفحة التالية.لا يحتاج العرق الخارجي إلى التقوية ؛دقيقة.القوة: 700 نيوتن / مم 2
لن تتجاوز خشونة السطح 22 CLA ، يمكن أن يكون التركيب على العمود مناسبًا للضغط لتفاوت r6 أو الغراء المناسب مع خلوص من 0.02 إلى 0.05 مم.
يمكن تزويد المقاسات 8 مم وما فوق بمفتاح. نطاق درجة الحرارة: -40 درجة مئوية إلى + 100 درجة مئوية (تشغيل مستمر). درجات الحرارة القصوى + 120 درجة مئوية مقبولة لفترات زمنية قصيرة.
البيانات الفنية
| اسم المنتج | طريقة واحدة مخلب تحمل KI164 |
| نموذج | KI164 |
| مادة | GCr15 |
| القطر الداخلي | 4 مم |
| القطر الخارجي | 16 ملم |
| سماكة | 10 ملم |
| قدرة عزم الدوران | 0.8 نيوتن متر |
| السباق الداخلي يجتاح السرعة | 1000r / دقيقة |
| السباق الخارجي يجتاح السرعة | 8000 لفة / دقيقة |
| وزن | 0.008 كجم |
| بنية | نوع الأسطوانة |
| تطبيق | آلة نسيج ، مراوح ، مراوح ، آلة طباعة |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب الطلب |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال |
| موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
الأقطار والقدرات
|
يكتب |
مقاس |
القطر الداخلي |
تيKN1) (نانومتر) |
سرعة التجاوز |
القطر الخارجي |
إل1 (مم) |
إل (مم) |
وزن |
|
|
كي |
دH7 (مم) |
نإيماكس2) (دقيقة-1) |
نأماكس3) (دقيقة-1) |
دH7 (مم ) |
(كلغ) |
||||
| 164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.008 | |
| 165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
| 194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
| 195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
| 196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
| 268 * | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
| 269 * | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
| 2610 * | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 | |
ملاحظات
1) T max = 2 & times ؛تي كن
"راجع صفحة التحديد من 10 إلى 13
*) يمكن تزويده أيضًا بمفتاح لـ DIN 6885.1
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
