| رقم الموديل | AE50 |

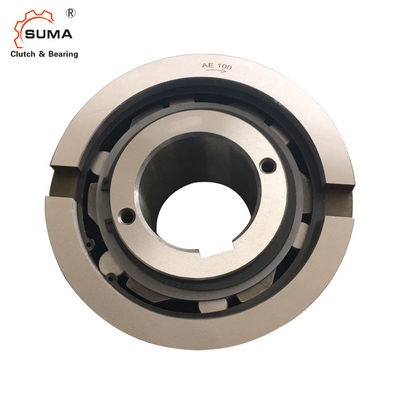

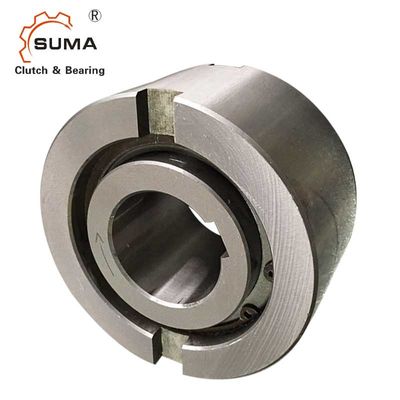

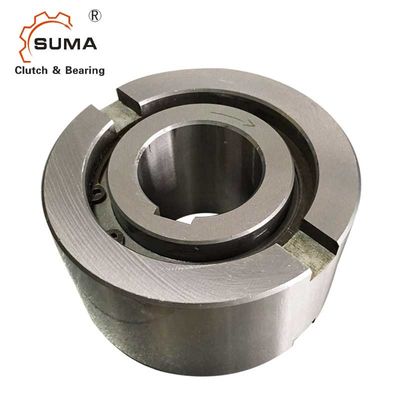

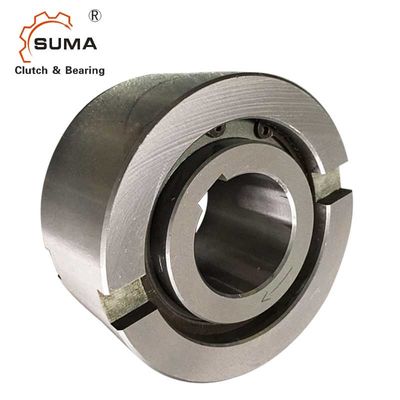

AE50 50 * 130 * 63 مللي متر اتجاه واحد مخلب اتجاهي
سمات
النوع AE عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.القطر الخارجي الاسمي هو بُعد محمل كروي قياسي.
الترتيب النموذجي هو تثبيت هذا النوع بجانب محمل بنفس تفاوت قطر السكن.
السباق الداخلي مرتبط بالعمود.يتسم العرق الخارجي بتفاوت h6 ويجب أن يتم تركيبه في مبيت بتفاوت K7.توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران.
إذا كان تحمل السكن لـ R6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بما يكفي لعدم التمدد بعد التجميع.يمكن أن يقبل هذا التصميم محوريًا عدم محاذاة العرق الداخلي والخارجي لـ ± S / 2.
البيانات الفنية
| بند | AE50 |
| مادة | GCr15 |
| تتحمل ديا. | 50 ملم |
| ديا الخارجي. | 130 ملم |
| العرض (ب) | 63 ملم |
| قدرة عزم الدوران | 2150 نيوتن |
| تجاوز الحد من السرعة (السباق الداخلي) | 950 ص / دقيقة |
| تجاوز السرعة المحددة (السباق الخارجي) | 1300 ص / دقيقة |
| وزن | 4.2 كجم |
| طَرد | علبة كرتون أو حسب متطلباتك |
الأبعاد والقدرات
| يكتب | مقاس | تجاوز السرعات | وزن | سحب عزم الدوران | |||||||||||
|
AE
|
دH7 (مم) |
تيKN1 (نانومتر) |
نإيماكس2) (دقيقة-1) |
نأماكس3) (دقيقة-1) |
دh6 (مم) |
د5 (مم) |
د6 (مم) |
إل (مم) |
س (مم) |
F (مم) |
ه (مم) |
ب (مم) |
ر (مم) |
(كلغ) |
تيص
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
