| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | FSO600 HPI600 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD180-USD210 PER PIECE |
| تفاصيل التغليف: | صندوق كرتوني / صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| اسم المنتج: | كام مخلب تحمل FSO600 | القطر الخارجي: | 136.525 ملم |
|---|---|---|---|
| مادة: | تحمل الصلب GCr15 | نطاق التجويف: | 24-57 ملم |
| قدرة عزم الدوران: | 3105 نيوتن | ضمان: | سنة واحدة |
| طَرد: | صندوق كرتون | سماكة: | 95.25 ملم |
| إبراز: | محمل القابض GCr15,محمل القابض 9660 نيوتن متر,وكامة القابض ذات العجلات الحرة |
||

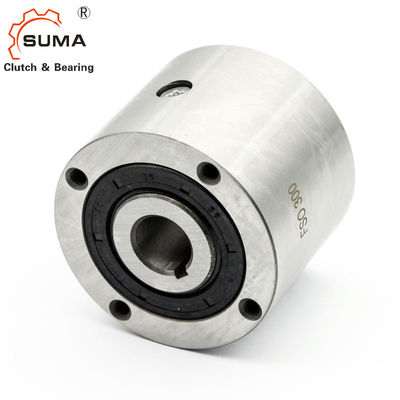

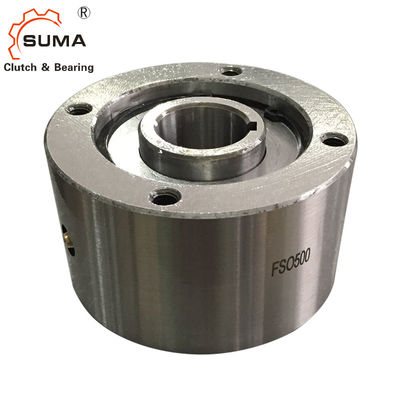

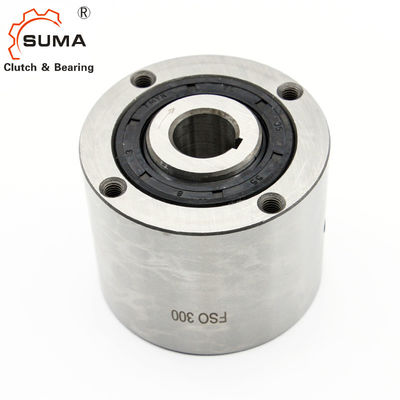

FSO600 HPI600 3150 نيوتن متر كام مخلب تحمل
سمات
أنواع FSO و FSO-GR و HPI 300 إلى 700 عبارة عن عجلات حرة من نوع sprag قائمة بذاتها ومختومة ومدعومة باستخدام محامل كروية.
تسلم الوحدات زيت أو شحم مشحم حسب النوع.
إنه تصميم ذو مكمل رشاش كامل يعطي عزم دوران مرتفع للغاية لقطر معين.يتم مقاومة أي حمل زائد بواسطة سبراج لدعامة الرش ، وتجنب إمالة الرش.
تشحيم
أنواع FSO و HPI مشحمة بالزيت وتستخدم موانع تسرب شفة العمود القياسية.
النوع FSO-GR مشحم ويمكن تجهيزه بأختام متاهة خالية من التلامس.
تم تصميم HPI Type خصيصًا لتطبيقات الفهرسة عالية السرعة.
الأبعاد والقدرات
| يكتب | مقاس |
عزم الدوران تيKN1 [نيوتن متر] |
تجاوز السرعات [دقيقة-1] |
البعد (مم) | المزلق | وزن | سحب عزم الدوران | |||||||||||||||
| FSO FSO-GR HPI |
FSO نالأعلى2) |
FSO-GR نالأعلى3) |
dH7-bxh |
د 4) الحد الأدنى - الحد الأقصى |
أ |
ب -0.05 |
ج | ه | F | جي | ض | ي | ك | إل | F | FSO | FSO..GR | HPI | [كلغ] | تيص[Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12 ... 19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | م 8 | 13 | م 6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12 ... 22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | م 8 | 13 | م 6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19 ... 33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | م 8 | 16 | م 6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24 ... 57 | 95.25 | 136.525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | م 8 | 16 | م 6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48 ... 82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8 * | M10 * | 20 | م 6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
ملاحظات
1) T max = 2 & times ؛T KN & raquo ؛راجع صفحة التحديد من 10 إلى 13
2) العرق الداخلي / السباق الخارجي ز
3) ختم متاهة السباق الداخلي / الخارجي
4) تجويف بوصة متاح عند الطلب
5) فقط للتجويف الكبير الحجم
الحجم 600> 50 ملم
الحجم 700> 75 ملم
*) 6 ثقوب متباعدة بالتساوي عند 60 درجة ؛بالإضافة إلى 2 ثقوب إضافية عند 180 درجة ؛"الرجوع إلى تعليمات التركيب والصيانة
التركيب والاقتران
