MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل
  • MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل
  • MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل

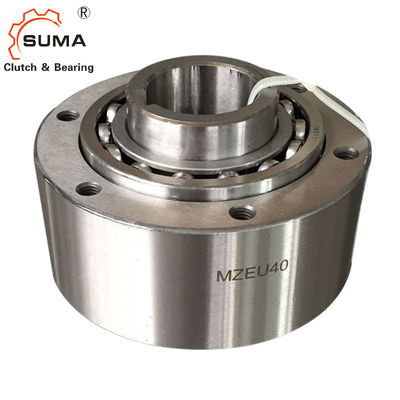

MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل

MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل MZEU15
تفاصيل المنتج
اسم المنتج:
تحمل الأسطوانة القابض MZEU15
تحمل أيد:
نعم
مادة:
تحمل الصلب GCr15
مقاس:
15 * 68 * 52 ملم
قدرة عزم الدوران:
100 نانومتر
ضمان:
سنة واحدة
طَرد:
صندوق كرتوني / صندوق خشبي
OEM:
قبول
تسليط الضوء:

محمل القابض الأسطواني MZEU

,

محمل القابض الأسطواني GCr15

,

محمل الأسطوانة بطريقة واحدة MZEU

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD80-USD110 PER PIECE
تفاصيل التغليف
صندوق كرتوني / صندوق خشبي
وقت التسليم
7-15 يوم
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
وصف المنتج

MZEU15 Freewheel طريقة واحدة باكستوب الرول مخلب تحمل



سمات:



  • نوصي بتفاوت رمح h7 ، ويكون مجرى المفتاح ISO R773 (DIN 6885.1) قياسيًا.
  • نوصي بتفاوت E H7 للعجلة المسننة والأجزاء الأخرى.
  • قم بتنظيف سطح كلا طرفي العرق الخارجي والأسطح الملامسة للحافة والعجلة المسننة والأجزاء الأخرى.
  • بالنسبة للطراز رقم MZEU90 إلى MZEU150 ، ضع مادة لاصقة مانعة للتسرب على سطح العرق الخارجي عند كلا الطرفين.
  • النموذج رقم MZEU12 إلى MZEU80 مشحم مسبقًا ولا يتطلب أي تزييت.نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +40 درجة مئوية.يتطلب الطراز رقم MZEU90 إلى MZEU150 تزييتًا بالزيت.
  • يمكن استخدام نموذج رقم MZEU12 إلى MZEU80 وعوامل نقل عزم الدوران الأخرى مع الحافة القياسية.



  • عند تثبيت الفلنجات القياسية والعجلات المسننة وغيرها من المعدات على القابض ، قم بتثبيتها حول المحامل وربط البراغي في طرفي السباق الخارجي.
  • من خلال تثبيت كل من الحافة والعجلة المسننة على الجانب الآخر ، يمكن تغيير اتجاه الدوران.
  • عند تركيب القابض على العمود ، اضغط على العرق الداخلي ولكن ليس على السباق الخارجي أبدًا.
  • لتطبيقات الفهرسة عالية السرعة (أكثر من 50 سم / م) يوصى باستخدام نوع نابض قوي.



الأبعاد والقدرات

MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل 0


نموذج
 		 عزم الدوران
كاباك






الأعلى.التجاوز
يجر
عزم الدوران
حجم تجويف
كيواي
أ
ب
ج
د
ه
F
جي
هجرية
ك
إل
وزن
ن م ص / دقيقة ص / دقيقة ن م H7 سباق داخلي   h7   PCD           ج (كلغ)
MZEU 12 (ك) 60 2000 1،000 0.20 12 4x1.8 42 62 20 51 42 20 27 3 - 05.5 - 0.8 0.5
MZEU 15 (ك) 100 1800 900 0.20 15 5X2.3 52 68 28 56 47 25 32 3 - M5 8 0.8 0.8
MZEU 20 (ك) 245 1600 700 0.29 20 6 × 2.8 57 75 34 64 55 30 39 4 - M5 8 0.8 1.2
MZEU 25 (ك) 425 1600 600 0.33 25 8X3.3 60 90 35 78 68 40 40 4 - م 6 10 0.8 1.8
MZEU 30 (ك) 735 1500 500 0.39 30 8X3.3 68 100 43 87 75 45 48 6 - م 6 10 1.0 2.6
MZEU 35 (ك) 1،015 1400 300 0.49 35 10x3.3 74 110 45 96 80 50 51 6 - م 6 12 1.0 3.2
MZEU 40 (ك) 1،350 1400 300 0.59 40 12X3.3 86 125 53 108 90 55 59 6 - م 8 14 1.3 4.8
MZEU 45 (ك) 1،620 1400 300 0.69 45 14X3.8 86 130 53 112 95 60 59 8 - م 8 14 1.3 6.2
MZEU 50 (ك) 2،070 1300 250 0.79 50 14X3.8 94 150 64 132 110 70 72 8 - م 8 14 1.3 8.2
MZEU 55 (ك) 2400 1300 250 0.88 55 16X4.3 104 160 66 138 115 75 72 8 - M10 16 1.5 9.5
MZEU 60 (ك) 2950 1200 250 0.98 60 18X4.4 114 170 78 150 125 80 89 10 - M10 16 1.5 12.3
MZEU 70 (ك) 4210 1100 250 1.27 70 20X4.9 134 190 95 165 140 90 108 10 - M10 16 1.8 18.1
MZEU 80 (ك) 5170 800 200 1.38 80 22X5.4 144 210 100 185 160 105 108 10 - M10 16 1.8 23.1
90 (ك) MZEU 12000 450 150 4.70 90 25X5.4 158 230 115 206 180 120 125 10 - M12 20 2.0 28.1
MZEU100 (ك) 17600 400 130 5.39 100 28X6.4 182 270 120 240 210 140 131 10 - M16 24 2.0 46.3
MZEU130 (ك) 24500 320 110 6.76 130 32X7.4 212 310 152 278 240 160 168 12 - M16 24 2.5 70.2
MZEU150 (ك) 33800 240 80 8.13 150 36 × 8.4 246 400 180 360 310 200 194 12 - M20 32 2.5 146.3

التركيب والاقتران

MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل 1





الصور

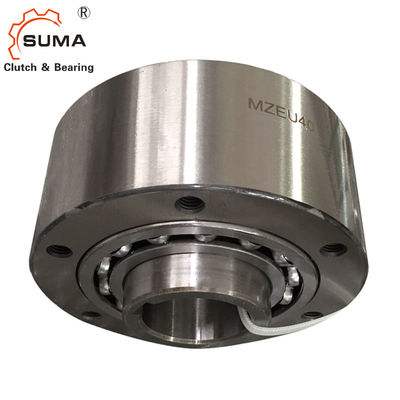

MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل 2

MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل 3



MZEU15 Frewheel طريقة واحدة Backstop بكرة مخلب تحمل 4
