| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | MZEU30 |

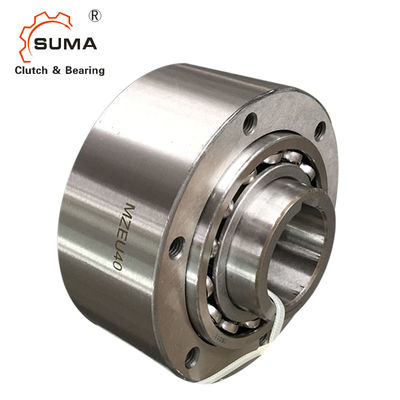

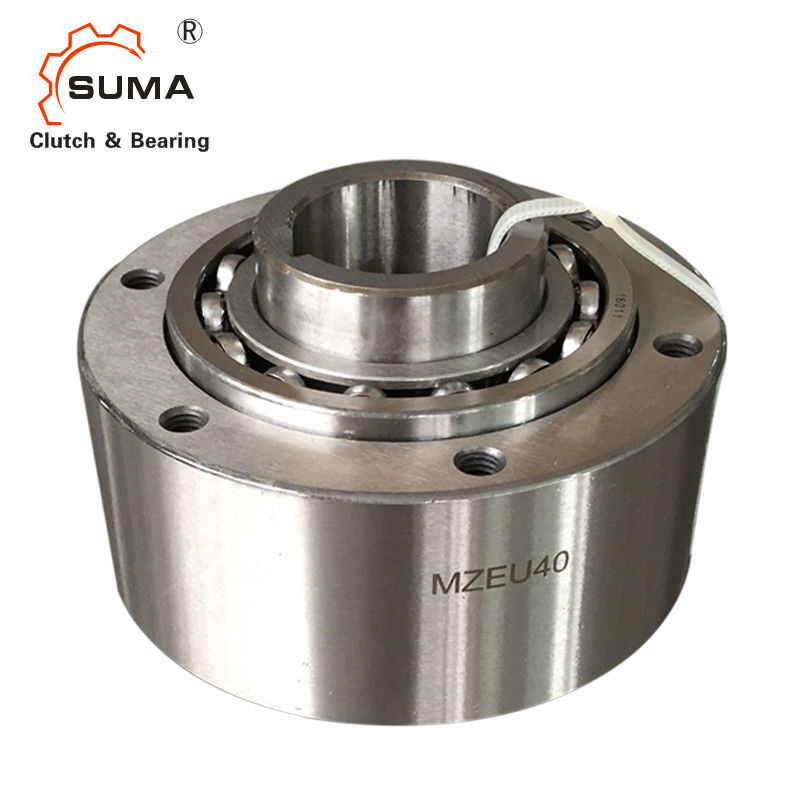

MZEU H7 Tolerance GCr15 735 Nm محامل أسطوانية فولاذية
1. نموذج لا.MZEU12 إلى MZEU80 مدهون مسبقًا ولا يتطلب تزييتًا.نطاق درجة حرارة التشغيل - 40 درجة مئوية إلى + 40 درجة مئوية.نموذج لا.تتطلب MZEU90 إلى MZEU150 تزييتًا بالزيت.
2. نموذج لا.يمكن استخدام العجلة المسننة من MZEU12 إلى MZEU80 وعوامل نقل عزم الدوران الأخرى مع الحافة القياسية.الرجوع إلى مثال التثبيت 1.
3. نوصي بتسامح العمود مع h7 ، ويكون مجرى المفتاح ISO R773 (DIN 6885.1) قياسيًا.
4. نوصي بتسامح E H7 للعجلة المسننة والأجزاء الأخرى.
5. نظف سطح كلا طرفي السباق الخارجي وأسطح التلامس للحافة والعجلة المسننة والأجزاء الأخرى.
6. للنموذج رقم & رسقوو ؛ ق.من MZEU90 إلى MZEU150 ، ضع مادة لاصقة مانعة للتسرب على سطح العرق الخارجي عند كلا الطرفين.
7. تحقق من اتجاه الدوران.
الأبعاد والقدرات
نموذج |
عزم الدوران سعة |
الأعلى.التجاوز |
يجر عزم الدوران |
حجم تجويف |
كيواي |
أ |
ب |
ج |
د |
ه |
F |
جي |
هجرية |
ك |
إل |
وزن |
|
| ن م | ص / دقيقة | ص / دقيقة | ن م | H7 | سباق داخلي | h7 | PCD | ج | (كلغ) | ||||||||
| MZEU 12 (ك) | 60 | 2000 | 1،000 | 0.20 | 12 | 4x1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU 15 (ك) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU 20 (ك) | 245 | 1600 | 700 | 0.29 | 20 | 6 × 2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU 25 (ك) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - م 6 | 10 | 0.8 | 1.8 |
| MZEU 30 (ك) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - م 6 | 10 | 1.0 | 2.6 |
| MZEU 35 (ك) | 1،015 | 1400 | 300 | 0.49 | 35 | 10x3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - م 6 | 12 | 1.0 | 3.2 |
| MZEU 40 (ك) | 1،350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - م 8 | 14 | 1.3 | 4.8 |
| MZEU 45 (ك) | 1،620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - م 8 | 14 | 1.3 | 6.2 |
| MZEU 50 (ك) | 2،070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - م 8 | 14 | 1.3 | 8.2 |
| MZEU 55 (ك) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU 60 (ك) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU 70 (ك) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU 80 (ك) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| 90 (ك) MZEU | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (ك) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (ك) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 (ك) | 33800 | 240 | 80 | 8.13 | 150 | 36 × 8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
التركيب والاقتران
عند تثبيت الفلنجات القياسية والعجلات المسننة وغيرها من المعدات على القابض ، قم بتثبيتها حول المحامل وربط البراغي في طرفي السباق الخارجي.
من خلال تثبيت كل من الحافة والعجلة المسننة على الجانب الآخر ، يمكن تغيير اتجاه الدوران.
عند تركيب القابض على العمود ، اضغط على العرق الداخلي ولكن ليس على السباق الخارجي أبدًا.
لتطبيقات الفهرسة عالية السرعة (أكثر من 50 سم / م) يوصى باستخدام نوع نابض قوي.
نموذج رقم:
q السباق الداخلي
w العرق الخارجي
البريد كام
ص الربيع
ر تحمل
ص لوحة جانبية
MZEU ك
لا علامة: لا يوجد مفتاح على السباق الخارجي.
K: Keyway في السباق الخارجي.
