تحمل الأسطوانة مخلب
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | AS50 NSS50 |

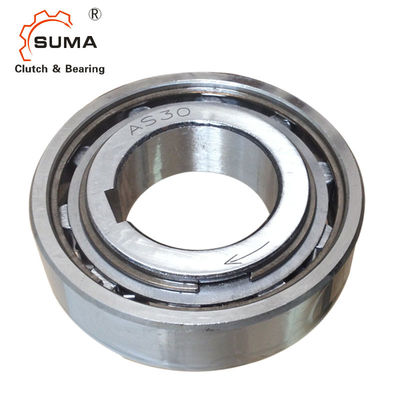

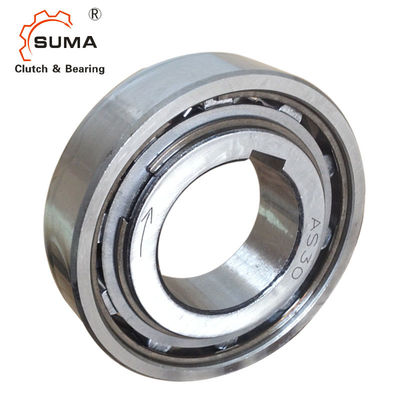

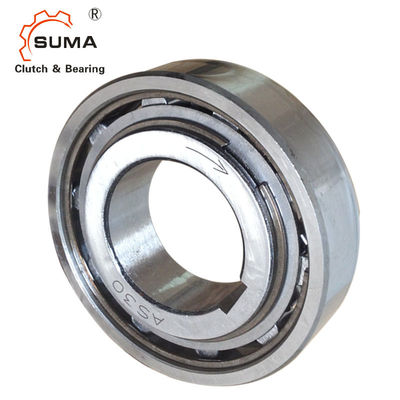

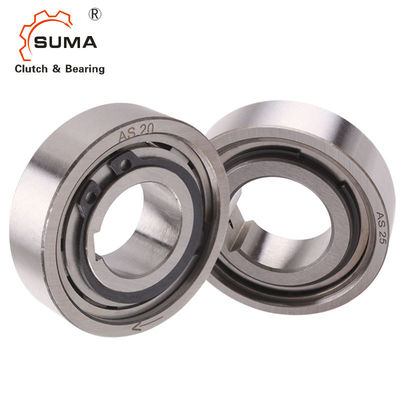

NSS50 نوع الأسطوانة GCr15 1500 دورة في الدقيقة القابض أحادي الاتجاه
سمات
النوع AS عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.الأبعاد الخارجية الاسمية هي نفسها سلسلة 62 ... محامل كروية.
الترتيب النموذجي هو تثبيت هذا النوع جنبًا إلى جنب مع سلسلة 62 تحمل في نفس تفاوتات الموقع ، كما هو موضح في الصفحة التالية.العرق الداخلي مرتبط بالمحور (باستثناء التجويف 6 مم).
يتمتع السباق الخارجي بتسامح إيجابي مع r6 لإعطاء ضغط مناسب في مبيت H7.يجب أن يكون الغلاف الخارجي قويًا بدرجة كافية
لعدم التوسع بعد التجميع.يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.
البيانات الفنية
| اسم المنتج | طريقة واحدة تحمل مخلب الأسطوانة |
| نموذج | AS50 |
| مادة | GCr15 |
| قدرة عزم الدوران | 230 نيوتن متر |
| القطر الداخلي | 50 ملم |
| القطر الخارجي | 90 ملم |
| سماكة | 20 ملم |
| وزن | 0.49 كجم |
| طَرد | صندوق كرتوني / صندوق خشبي ، بكرة ، إلخ |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون |
| موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
الأبعاد والقدرات
| يكتب | مقاس |
TKN1) |
تجاوز السرعات |
وزن
|
سحب عزم الدوران | |||||||
| AS (NSS) | درهم 7 | نيماكس 2) | نامكس 3) | د 6 | د 5 | إل | س | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
ملاحظات:
AS6 بدون مفتاح.ØD = -0-0،009
مفتاح AS8-12 إلى DIN 6885.1.
أحجام أخرى لـ DIN 6885.3
1) T max = 2 × T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
أبعاد التركيب مطابقة لسلسلة الكرات 62
مثال تصاعد
