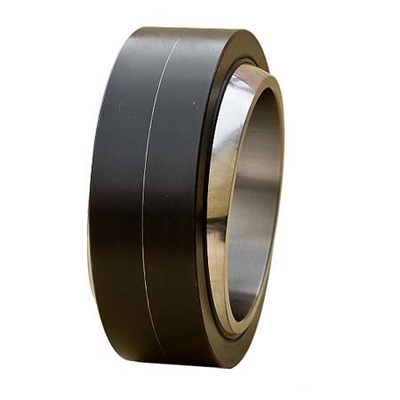

GE ... ET-2RS محامل كروية عادية ذات تشحيم ذاتي GE45ET-2RS
ملامح محمل كروي عادي
تستخدم المحامل الكروية على نطاق واسع في هندسة الأسطوانات الهيدروليكية ، وأدوات آلات تزوير ، والآلات الهندسية ، ومعدات الأتمتة ، وامتصاص صدمات السيارات ، وآلات الحفاظ على المياه وغيرها من الصناعات.المحمل الكروي العادي هو محمل كروي منزلق ، والنوع الأساسي يتكون من حلقات داخلية وخارجية مع أسطح اتصال كروية انزلاقية كروية.اعتمادًا على هيكلها ونوعها ، يمكنها تحمل الحمل الشعاعي أو الحمل المحوري أو الأحمال الشعاعية والمحورية مجتمعة في نفس الوقت.
شكل المحمل الدائري البسيط أقل صعوبة من شكل المحمل المتداول ، والذي يتكون بشكل خاص من حلقة داخلية بأرضية دائرية خارجية وحلقة خارجية بأرضية مستديرة داخلية.عادة ما تستخدم المحامل الكروية العادية لحركة التأرجح منخفضة السرعة (أي الحركة الزاوية).نظرًا لأن الأرضية المنزلقة مستديرة ، فيمكنها أيضًا تنفيذ حركة إمالة (أي حركة محاذاة ذاتية) داخل نطاق اتجاه إيجابي.
الأبعاد والقدرات
نموذج |
أبعاد | الأحمال الشعاعية | وزن | |||||||
ب | د | دبليو | تي | ج 1 | ج 2 | ثابتة | دين | كلغ | ||
GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0.3 | 0.3 | 16 | 84 | 0.027 |
GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0.3 | 0.3 | 21 | 106 | 0.041 |
GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0.3 | 0.3 | 30 | 146 | 0.066 |
GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0.6 | 0.6 | 48 | 240 | 0.119 |
GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0.6 | 0.6 | 62 | 310 | 0.153 |
GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0.6 | 1 | 79 | 399 | 0.233 |
GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0.6 | 1 | 99 | 495 | 0.306 |
GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0.6 | 1 | 127 | 637 | 0.427 |
GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0.6 | 1 | 156 | 780 | 0.546 |
GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0.6 | 1 | 200 | 1000 | 0.939 |
GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1.04 |
GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1.55 |
GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2.31 |
GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2.75 |
GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4.45 |
GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4.82 |
GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8.05 |
GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11.02 |
GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14.01 |
GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1.1 | 1.1 | 1530 | 7650 | 18.65 |
GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1.1 | 1.1 | 2120 | 10600 | 28.03 |
GE220ET-2RS | GE220UK-2RS | 220 | 320 | 135 | 100 | 1.1 | 1.1 | 2320 | 11600 | 35.51 |
GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1.1 | 1.1 | 2550 | 12700 | 39.91 |
GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1.1 | 1.1 | 3030 | 15190 | 51.54 |
GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1.1 | 1.1 | 3570 | 17850 | 65.06 |
GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1.1 | 1.1 | 3800 | 19100 | 78 |
