| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | GEZ63ES GEZ63ES-2RS |

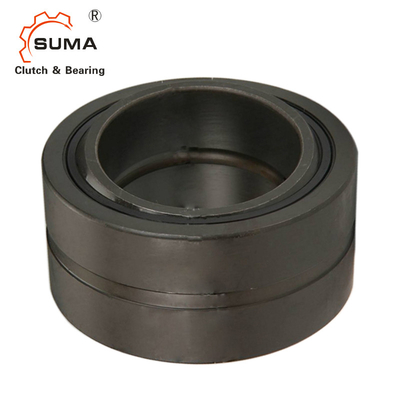

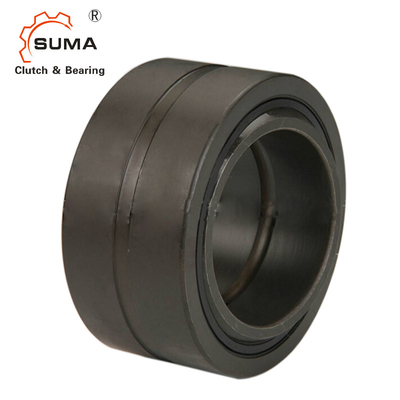

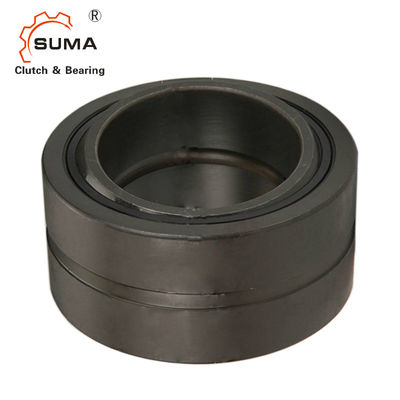

محمل كروي عادي ذاتي المحاذاة من سلسلة GEZ GEZ63ES GEZ63ES-2RS
ملامح محمل كروي عادي
هيكل المحمل الكروي العادي أبسط من هيكل المحمل المتداول ، والذي يتكون بشكل أساسي من حلقة داخلية بسطح كروي خارجي وحلقة خارجية بسطح كروي داخلي.
تستخدم المحامل الكروية العادية عمومًا لحركة التأرجح منخفضة السرعة (أي الحركة الزاوية).نظرًا لأن السطح المنزلق كروي ، فيمكنه أيضًا أداء حركة إمالة (أي حركة محاذاة ذاتية) ضمن نطاق زاوية معين.
تستخدم المحامل الكروية على نطاق واسع في هندسة الأسطوانات الهيدروليكية ، وأدوات آلات تزوير ، والآلات الهندسية ، ومعدات الأتمتة ، وامتصاص صدمات السيارات ، وآلات الحفاظ على المياه وغيرها من الصناعات.المحمل الكروي العادي هو محمل كروي منزلق ، والنوع الأساسي يتكون من حلقات داخلية وخارجية مع أسطح اتصال كروية انزلاقية كروية.اعتمادًا على هيكلها ونوعها ، يمكنها تحمل الحمل الشعاعي أو الحمل المحوري أو الأحمال الشعاعية والمحورية مجتمعة في نفس الوقت.
الأبعاد والقدرات
| رقم القطعة | قطر تتحمل | القطر الخارجي | عرض الكرة | عرض السباق | الأحمال الشعاعية الثابتة | أحمال شعاعية ديناميكية | وزن | ||
| بدون أختام | مع الأختام | بوصة | بوصة | بوصة | بوصة | LBS | LBS | LBS | |
| 1 | GEZ12ES | - | 0.5 | 0.875 | 0.437 | 0.375 | 9.337 | 3،156 | 0.044 |
| 2 | GEZ15ES | - | 0.625 | 1.0625 | 0.547 | 0.469 | 14.732 | 4864 | 0.077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0.75 | 1.25 | 0.656 | 0.562 | 20.927 | 7089 | 0.121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0.875 | 1.4375 | 0.765 | 0.656 | 28.573 | 9565 | 0.187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0.875 | 0.75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0.507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0.772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0.926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114.752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150.754 | 50508 | 2.05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1.875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 112505 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.009 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
