| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | FCB |

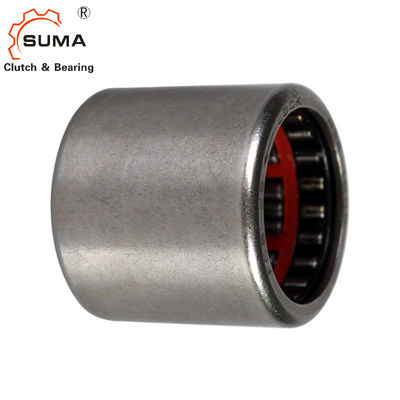

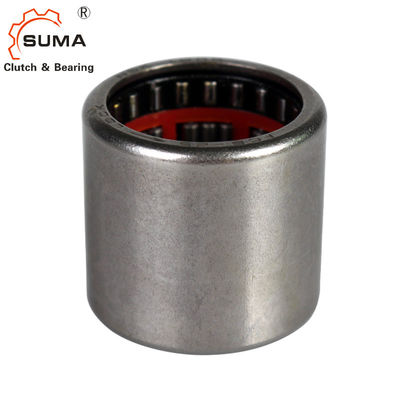

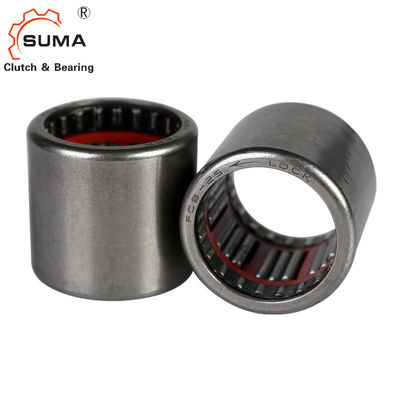

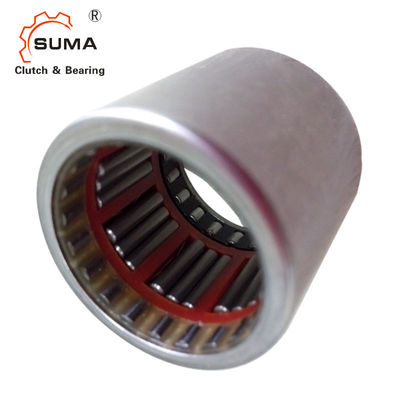

FCB GCr15 طريقة واحدة إبرة أسطوانية مع النايلون قفص
سمات
يمكن استخدام قابض الأسطوانة الدائري الخارجي (محمل في اتجاه واحد) كمحول ، وجهاز فحص ، وقابض تجاوز.
FC (مخلب بكرة إبرة): يتكون من ختم الحلقة الخارجية والقفص البلاستيكي ؛يمكن أن يحتوي القفص على قصب بلاستيكي أو قصب من الفولاذ المقاوم للصدأ لتوجيه بكرة الإبرة ؛الحلقة الخارجية يميل مجرى مائي وبكرة إبرة كجهاز قفل.
FCB (مجموعة القابض والمحمل): محامل الدعم مثبتة على جانبي قابض الإبرة وتحمل الحمولة الشعاعية.
يتم استخدام أسطوانة الإبرة ومجموعة القفص البلاستيكي كمحامل داعمة.
البيانات الفنية
| عدد تحمل | الوزن / كجم | الحجم الرئيسي | |||
| مهاجم | د | ج | عزم الدوران | ||
| FC4K | 1 | 4 | 8 | 6 | 0.34 |
| FC6 | 3 | 6 | 10 | 12 | 1.76 |
| FC6K | 3 | 6 | 10 | 12 | 1.76 |
| FC8 | 4 | 8 | 14 | 12 | 5.3 |
| FCL8K | 3.5 | 8 | 12 | 12 | 5 |
| FC10 | 4.8 | 10 | 16 | 12 | 6 |
| FCL10K | 4 | 10 | 14 | 12 | 5.3 |
| FC12 | 11 | 12 | 18 | 16 | 12.2 |
| FC14K | 13 | 14 | 20 | 16 | 17.3 |
| FC16 | 14 | 16 | 22 | 16 | 20.5 |
| FC20 | 17 | 20 | 26 | 16 | 28.5 |
| FC25 | 30 | 25 | 32 | 20 | 66 |
| FC30 | 36 | 30 | 37 | 20 | 90 |
| FC35 | 40 | 35 | 42 | 20 | 121 |
| FCB8 | 10 | 14 | 14 | 20 | 5 |
| FCB10 | 15 | 16 | 16 | 20 | 10 |
| FCB12 | 18 | 18 | 18 | 26 | 12.2 |
| FCB16 | 22 | 22 | 22 | 26 | 20.5 |
| FCB20 | 27 | 26 | 26 | 26 | 28.5 |
| FCB25 | 44 | 32 | 32 | 30 | 66 |
| FCB30 | 51 | 37 | 37 | 30 | 90 |
| FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) السرعة المحددة فعالة للتزييت والشحوم.يشير nA إلى السرعة القصوى للدوران الدائري الخارجي.
(2) للحفاظ على بكرة الإبرة في وضع القفل ، يتم تزويد التجنيب بنابض من الفولاذ المقاوم للصدأ.
السرعة المحدودة لتزييت الزيت والشحوم فعالة ، انحراف العرض -0 مم ~ -0.25 مم ، المتطلبات الخاصة عند طلب التعليمات.
