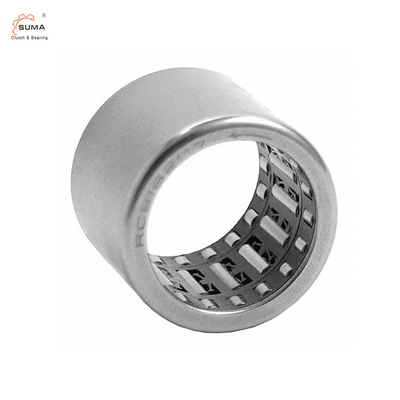

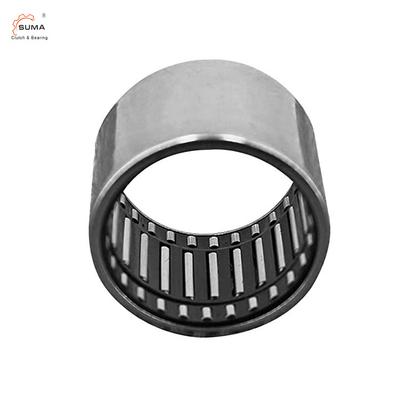

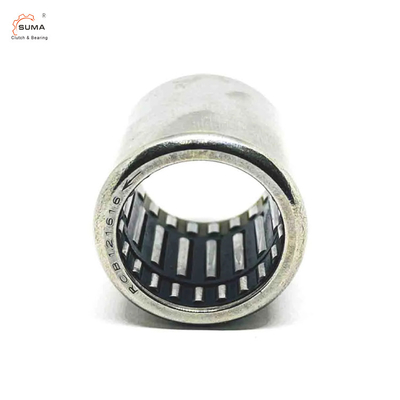

RCB121616 رسم كأس إبرة أسطواني طريقة واحدة
سمات :
البيانات الفنية
تحمل التسمية |
الكتلة تقريبا
|
الأبعاد | |||
مهاجم | د | ج | عزم الدوران | ||
ز | مم | نانومتر | |||
RC02 | 2 | 3.175 | 7.15 | 6.35 | 0.32 |
RC040708 | 3.5 | 6.35 | 11.112 | 12.7 | 2.03 |
RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 5.45 |
RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 8.84 |
RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 16.9 |
RC121610 | 16.2 | 19.05 | 25.4 | 15.88 | 23.3 |
RC162110 | 17 | 25.4 | 33.338 | 15.88 | 49.6 |
RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
RCB081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
RCB121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
مبدأ العمل :
ينقل قابض أسطوانة الكوب المسحوب ومجموعة المحامل مع قفص القابض من النايلون عزم الدوران بين العمود والمبيت في اتجاه واحد ويسمح بالتجاوز الحر في الاتجاه المعاكس.تحتوي سلسلة RCB على محمل أسطواني على كل طرف من طرفي القابض لدعم الأحمال الشعاعية ، وقذيفة فولاذية خارجية لكوب مسحوبة توفر مقطعًا عرضيًا صغيرًا للاستخدام في المساحات المحدودة.يعمل الغلاف الخارجي كطريق سباق للقابض وبكرات التحميل ، ويحتوي القابض على قفص من النايلون المقوى بالألياف الزجاجية من مادة البولي أميد مع زنبرك ضغط من الفولاذ المقاوم للصدأ لكل بكرة.البكرات مصنوعة من فولاذ الكروم عالي الكربون المتصلب من أجل تحمل الحرارة والمتانة ، وتأتي المجموعة معبأة بشحم صابون الليثيوم.يمكن استخدام قابض أسطوانة الكوب المسحوب ومجموعة المحامل في درجات حرارة تصل إلى 250 درجة فهرنهايت (120 درجة مئوية) ، ويستخدم في تطبيقات مختلفة ، مثل المعدات الرياضية ، وموزعات المناشف الورقية ، والآلات المكتبية ، والأجهزة ، من بين أشياء أخرى.
