تفاصيل المنتج:
|
| اسم المنتج: | محمل القابض الخلفي BS450 | مادة: | Gcr15 تحمل الصلب |
|---|---|---|---|
| التطوير التنظيمي: | 1090mm | سعة عزم الدوران: | 980000 نيوتن متر |
| وزن الوحدة: | 34.2 كيلو | ضمان: | 1 سنة |
| سرعة الدوران: | 250 دورة في الدقيقة | تصنيع المعدات الأصلية: | يقبل |

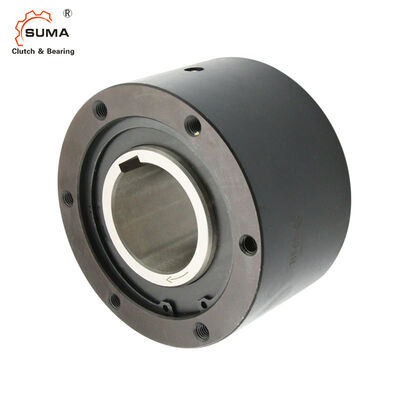

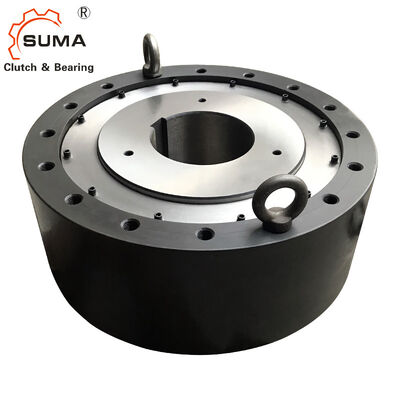

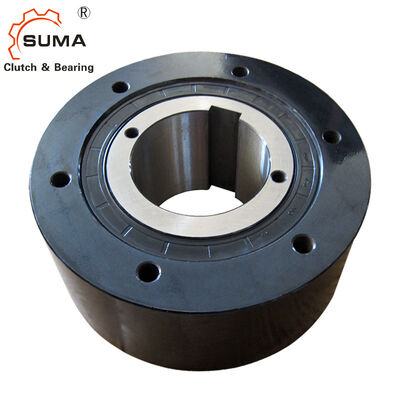

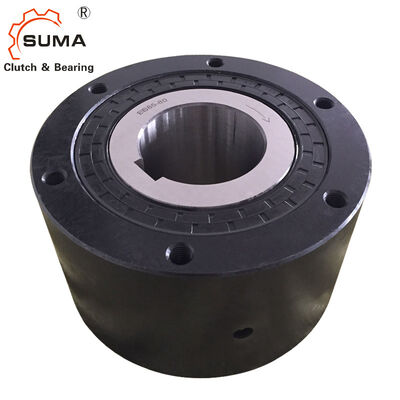

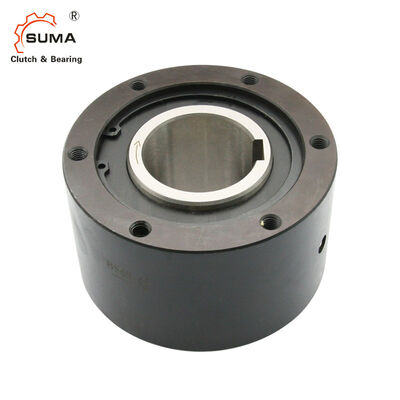

BS425 BS450 980000 نيوتن متر ناقل حركة قابض عكسي مانع دوران للمصنع الأسمنت
الميزات
تم تصميم قابض الكامات من سلسلة BS للتطبيقات التي يُراد فيها منع الدوران العكسي لعمود الناقل البطيء (مانع الدوران).
1. لمنع الدوران في الاتجاه العكسي عند السرعات البطيئة على الناقلات أو المضخات.
2. قبل التركيب، تحقق من أن اتجاه دوران السباق الداخلي لقابض الكامات BS (موضح بالسهم على السباق الداخلي)
متوافق مع اتجاه دوران الناقل.
3. قم بتركيب ذراع العزم بإحكام على قابض الكامات BS باستخدام مسامير بقوة 10.9 أو أعلى. تأكد من أن التلامس بين
سطح ذراع العزم وجانب السباق الخارجي مستوٍ وخالٍ من الغبار.
الأبعاد والسعات
الموديل |
أ السعة ب |
الحد الأقصى. الدوران الحر السباق الداخلي السباق الداخلي |
(نيوتن متر) أ ب |
ج |
قطر دائرة المسامير |
د |
هـ س |
ح-م |
نظام التثبيت × الخطوة - عدد الثقوب |
حجم علبة التزييت. × عدد الثقوب الملولبة الوزن |
24,500 |
| 294 | 350 | 0.58 | 64 | 80 | 170 | 80 | — | 13 | M 6 ×P1.0×4 | 2.1 | BS50 |
| 784 | 300 | 7.84 | 67 | 110 | 67 | 110 | 220 | — | M 8 ×P1.25×4 | 4.0 | BS65 |
| 1570 | 340 | 3.92 | 90 | 170 | 85 | 150 | 90 | 170 | M10 ×P1.5×6 | 13.1 | BS75 |
| 2450 | 300 | 7.84 | 90 | 170 | 85 | 150 | 145 | 150 | M10 ×P1.5×6 | 13.1 | BS85 |
| 5880 | 300 | 7.84 | 115 | 270 | 110 | 220 | 115 | 270 | M16 ×P2.0× 8 | 24.7 | BS95 |
| 7840 | 250 | 14.7 | 115 | 270 | 290 | 220 | 19.6 | 220 | M16 ×P2.0× 8 | 29.4 | BS110 |
| 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | M20xP2.5-10 | 145 | M16 ×P2.0× 8 | 34.2 | BS135 |
| 15700 | 200 | 19.6 | 135 | 130 | 360 | 220 | 180 | 30 | M16 ×P2.0× 8 | 68 | النوع |
| سعة عزم الدوران |
(نيوتن متر) ب |
(دورة في الدقيقة) السباق الداخلي عزم السحب |
(نيوتن متر) أ ب |
ج | قطر دائرة المسامير | د |
هـ س |
ح-م | نظام التثبيت × الخطوة - عدد الثقوب |
حجم علبة التزييت. كمية علبة التزييت. |
(كجم) |
BS 160 24,500 |
| 100 | 34.3 | 150 | 360 | 130 | 535 | 220 | 40 | M20xP2.5-10 | PT 1/4 | 0.12 | BS425 | 37,200 |
| 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 | BS425 | 49,000 |
| 80 | 73.5 | — | 500 | 230 | 420 | 290 | 40 | 470 | PT 1/4 | 0.8 | BS425 | 88,200 |
| 50 | 93.1 | 450 | 600 | 290 | 530 | 470 | 50 | M24xP3.0-16 | 450 | 1.2 | BS425 | 123,000 |
| 50 | 98 | 450 | 650 | 290 | 575 | 470 | 50 | M24xP3.0-16 | 450 | 1.2 | BS425 | 176,000 |
| 50 | 108 | 450 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 | BS425 | 265,000 |
| 50 | 137 | 450 | 850 | 320 | 750 | 360 | 70 | M36xP4.0-16 | — | 1.5 | BS425 | 314,000 |
| 50 | 157 | 450 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | — | 1.5 | BS425 | 510,000 |
| 50 | 216 | 450 | 1,030 | 450 | 940 | 480 | 70 | M36xP4.0-18 | — | زيت 6,000 مل | التركيب والتوصيل | 686,000 |
| 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | زيت 7,000 مل | التركيب والتوصيل | 4. يُوصى بتحمل العمود h7 أو h8. |
6. استخدم دائمًا مفتاحًا مستقيمًا للتركيب على العمود ثم قم بتثبيت قابض الكامات BS بالعمود باستخدام اللوحة الطرفية. لا تستخدم أبدًا مفتاحًا مدببًا.
7. عند تركيب الموديلات فوق BS160 (أنواع التشحيم بالشحم)، ضع أحد سدادات الزيت الأربعة في
الموقع السفلي المباشر. سيسمح ذلك بتصريف الشحم بسهولة للتنظيف.
8. أثناء دوران العمود، سيتأرجح طرف ذراع العزم إلى حد ما في اتجاه الدوران. ادعم طرف ذراع العزم فقط في اتجاه الدوران، ولكن تأكد من السماح له بقدر معين من التأرجح الحر. إذا تم تثبيت طرف ذراع العزم بإحكام
(انظر رسم التركيب)، فإن الجزء الداخلي من القابض يلتوي، وهذا يمكن أن يؤدي إلى تلف المكونات.
9. بالنسبة للموديلات من BS30 إلى BS200، يكفي ذراع عزم واحد على جانب واحد، ولكن بالنسبة للموديلات من 220 إلى BS450، استخدم ذراعين للعزم، واحد
على كل جانب. قم بتركيب أذرع العزم بالتساوي بحيث تنتقل القوة عبر مركز القابض.
10. أذرع العزم لقابض الكامات BS موحدة.
