RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

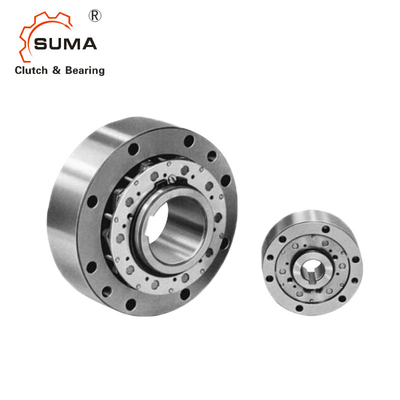

  • RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

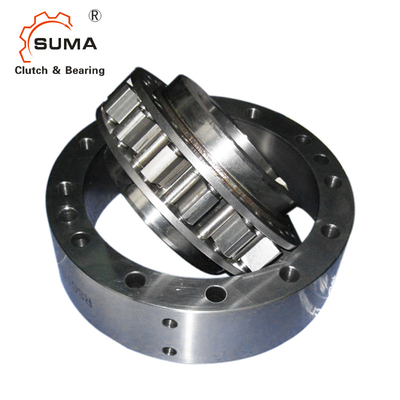

  • RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

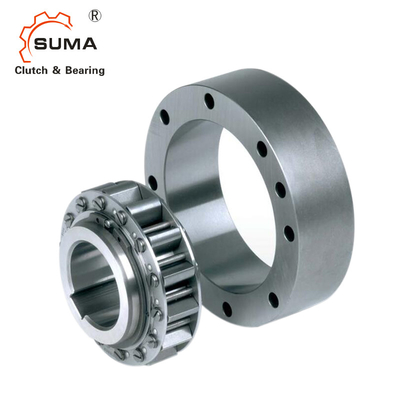

  • RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

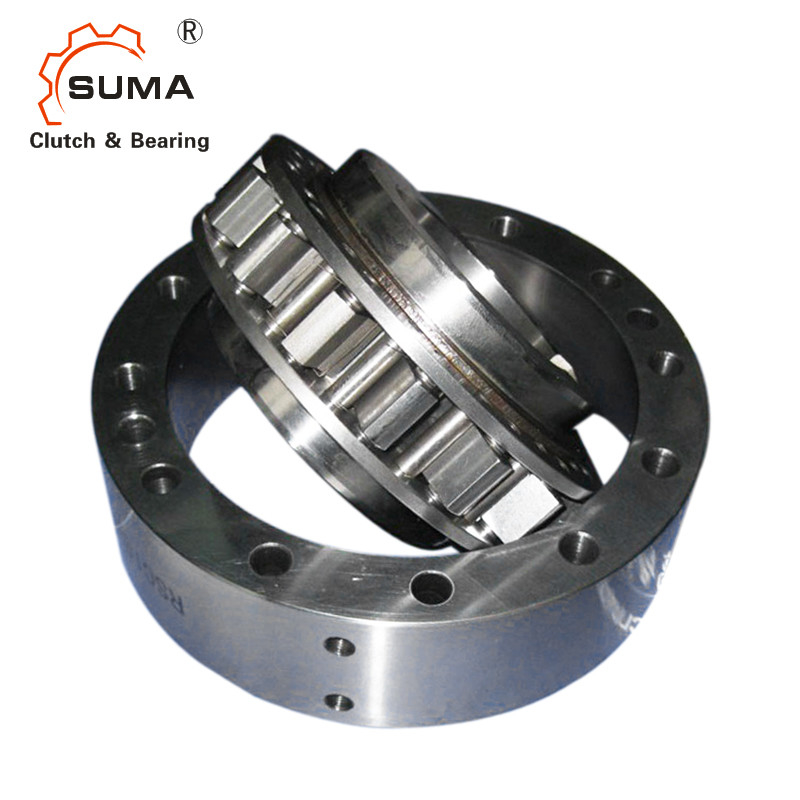

  • RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

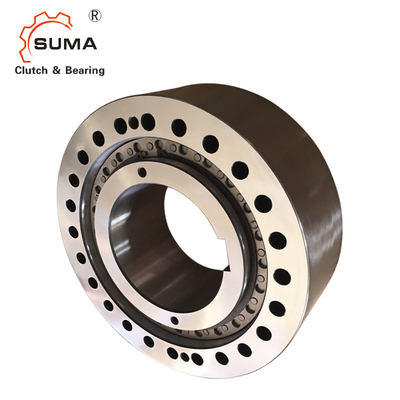

  • RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

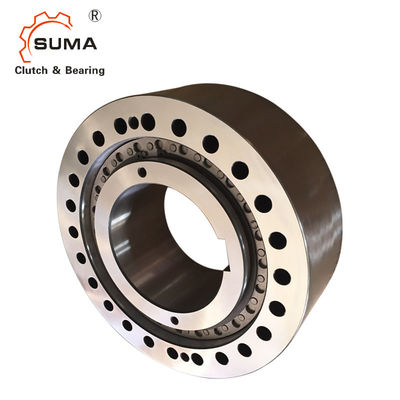

RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل آر سي سي آي 180
تفاصيل المنتج
اسم المنتج:
القابض الخلفي RSCI80
المواد:
GCr15 تحمل الصلب
الحجم:
120*210*70 مللي متر
قدرة عزم الدوران:
4500 نيوتن متر
سرعة الدوران:
4000 دورة في الدقيقة
الضمان:
سنة واحدة
وحدة الوزن:
12.5 كجم
صناعة المعدات الأولية:
اقبل
إبراز:

RSCI180M عجلة التشغيل,RSCI180 عجلة التشغيل,RSCI180 II عجلة التشابك

,

RSCI180 Backstop Clutch

,

RSCI180 Ⅱ Backstop Clutch

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD260-USD350 PER PIECE
تفاصيل التغليف
غلاف خشبي
وقت التسليم
7-10 أيام
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

               RSCI180 RSCI180M RSCI 180 II القفل الخلفي للقبض

محامل واحد الاتجاه



خصائص مقبض الظهر RSCI



النوع RSCI هو عجلة حرة من النوع المتدحرج مع عجلة داخلية تدور. تم تصميم العجلة الداخلية فقط للتدحرج الحر. إنه نوع غير مدعوم ذاتيًا.
يجب توفير محامل لضمان مركزية السلسلة الداخلية والخارجية لدعم الأحمال المحورية والشعاعية ، كما هو موضح في الصفحة الخلفية.

يجب مراعاة حدود التركيز والتدفق. نوع RSCI يقبل جميع أنواع الزيوت المستخدمة حاليا في معدات نقل الطاقة.من الممكن تركيب هذه العجلات الحرة مباشرة في صناديق التروس دون تزيين منفصلعادة ما يكون ضباب الزيت كافياً. قد يكون التشحيم بالدهون مقبولًا إذا كانت الوحدة تعمل في الغالب في حالة الإفراط، كما هو الحال في المحركات الكهربائية.
عند استخدامها كوقاية، يجب التحقق من أن سرعة التجاوز لن تقل عن الحد الأدنى للسرعة الواردة في جدول الخصائص.

الحجم والقدرةمن عجلة القيادة الخلفية RSCI



النوع الحجم   السرعات   لا، لا، لا   الوزن

RS

CI

 dH7

TK

N1)

n

أقصى

2)

n

imin3)

n

imax4)

 د) D1h6 D2H7 D3 D4 z (ل) أنا I1 I4 f*45° dmin م tmin I2 I3

RS

CI

 F8
ملم Nm دقيقه-1 دقيقه-1 دقيقه-1 ملم ملم ملم ملم     ملم ملم ملم ملم ملم ملم ملم ملم ملم ملم كيلوغرام كيلوغرام
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 0 0.8 52 5 1 8 16 1.5 0.3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 0 1 56 5 1 8 16 1.6 0.4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 0 1.5 62 5 1 8 16 1.8 0.4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 0 1.5 66 5 1 8 16 2.1 0.5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 0 1.5 76 5 1 10 21 2.7 0.7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 0 1.5 82 5 1 10 21 2.9 0.9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 0 1.5 100 7.5 1 10 21 4.3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 5 2 110 12 2 12 35 6.5 1.8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 5 2 120 12 2 12 35 8.6 1.9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 5 2 140 17 3 12 35 12.5 2.6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 5 2 140 12 2 12 35 13.1 2.6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 5 2.5 165 22 3 12 35 17.4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 5 2.5 160 17 2 12 35 18.3 3
100 10500 145 355 3000 290 140 210 258 الـ M16 12 90 80 52.6 5 2.5 180 18.6 3 15 37 28 5
100 مليون 16000 140 340 2400 290 170 210 258 الـ M16 12 90 80 63 5 2.5 200 13.5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 الـ M16 12 90 80 52.6 5 3 210 18.6 3 15 37 35

6



RSCI .jpg

ملاحظات:

1) T max = 2 × T KN

2) يجب ألا تتجاوز هذه السرعة القصوى المسموح بها لنقل العزم nmax عند نقل العزم.

3) يجب ألا يتم تقليل هذه الحد الأدنى من سرعة التجاوز المسموح بها في حالة التشغيل المستمر.
انخفاض محتمل لهذه السرعة الدنيا عند الطلب

4) السباق الداخلي يتجاوز كيوواي إلى دين 6885.1

5) التسامح +1

يجب طلب الغلاف F8 بشكل منفصل

التثبيت


الصورمن عجلة القيادة الخلفية RSCI

RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق 2
RSCI180 RSCI180M RSCI 180 II القفل الخلفي للمشبك المتجاوز للمشبك المتدفق 3
