| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | GVG35 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD120-USD150 PER PIECE |
| تفاصيل التغليف: | علبة الكرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | القابض الخلفي GV45 GV50 | المواد: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 2180 نيوتن متر | سرعة الدوران: | 300 دورة في الدقيقة |
| وحدة الوزن: | 5.8 كجم | الضمان: | سنة واحدة |
| الحجم: | 45*155*54 ملم / 50*155*54 ملم | صناعة المعدات الأولية: | اقبل |
| إبراز: | محامل مشابك القشرة,606Nm عجلة القيادة الخلفية,GVG35 عجلة التشابك,606Nm Backstop Clutch,GVG35 Backstop Clutch |
||
GVG35 GVG 35 الاتجاه الواحد من المقبض القفل الخلفي من المقبض المزق من المقبض محامل 606Nm
خصائص مقبض الظهر GVG35
العجلات الحرة من سلسلة GVG هي مع أقفاص الرذاذ ، ويتم التركيز بين السباق الداخلي والسباق الخارجي عن طريق الشجيرات.
يتم نقل قوى العزم من العمود إلى السباق الداخلي عن طريق مفتاح.
يجب أن تكون تسامح العمود H6.
عندما يتم استخدام العجلة الحرة كجهاز غير عاكس ، يجب أن تكون الرافعة المثبتة على السباق الخارجي مكبلة بين اثنين من الأقواس ؛ خلاف ذلك يجب إدخال دبوس
في الثقب الحلقية. عندما يتم حبسها على إطار آلة، فإنه يمنع عجلة حرة الدوران
الشجيرات ، يجب أن تعطى الرافعة قدر معين من الفراغ للسماح للحركة المحورية.
العجلة الحرة مُزودة بالزيت
أبعاد و قدرات مقبض الجهاز الخلفي GVG35
| النموذج |
dH7 ملم |
د ملم |
(ل) ملم |
B1 ملم |
(ل)1 ملم |
ب2 ملم |
أنا2 ملم |
أنا3 ملم |
أنا4 ملم |
الوزن كيلوغرام |
السرعة القصوى |
عزم الدوران Nm |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
كاي DIN 6885
2) الحد الأقصى للسرعة المسموح بها

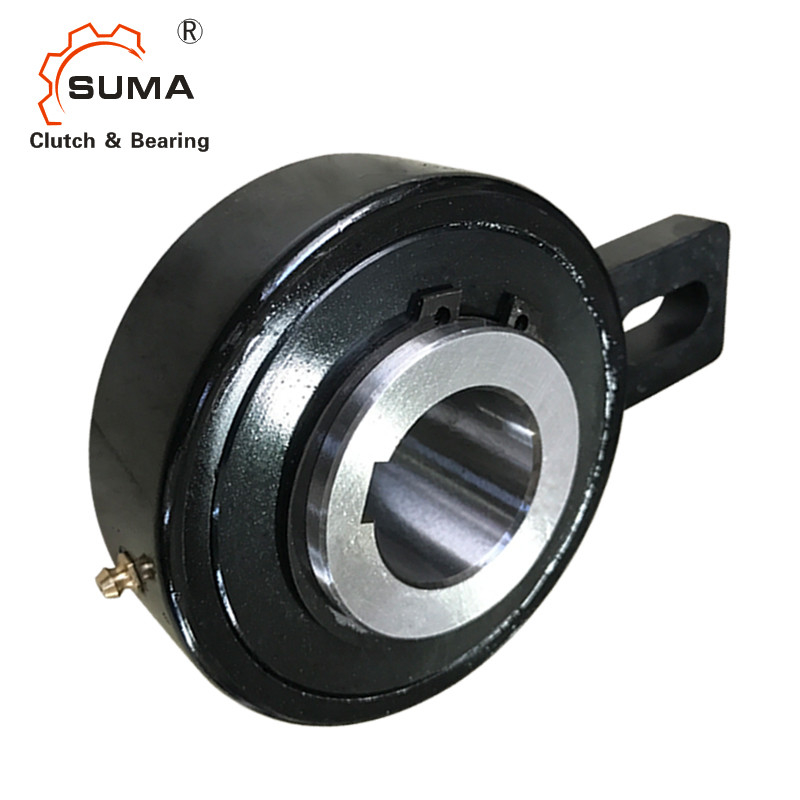

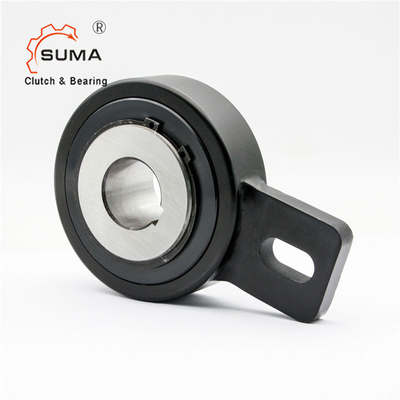

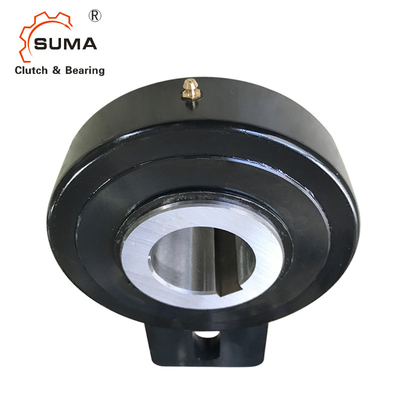

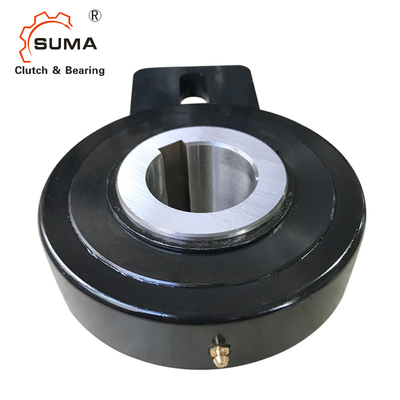

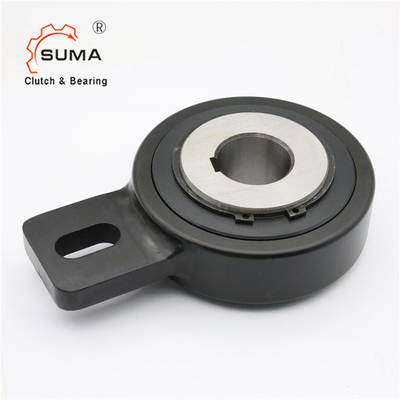

صور لمشابك GVG35
