| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | NYD250 NJ160 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD1100-USD1200 PER PIECE |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | القابض الخلفي NYD250 NJ160 | المواد: | GCr15 تحمل الصلب |
|---|---|---|---|
| الحجم: | 120*360*183 مللي متر | سرعة الدوران: | 100 دورة في الدقيقة |
| وحدة الوزن: | 125 كجم | الضمان: | سنة واحدة |
| قدرة عزم الدوران: | 25000 نيوتن متر | صناعة المعدات الأولية: | اقبل |
| إبراز: | عجلات عجلات المصعد |
||

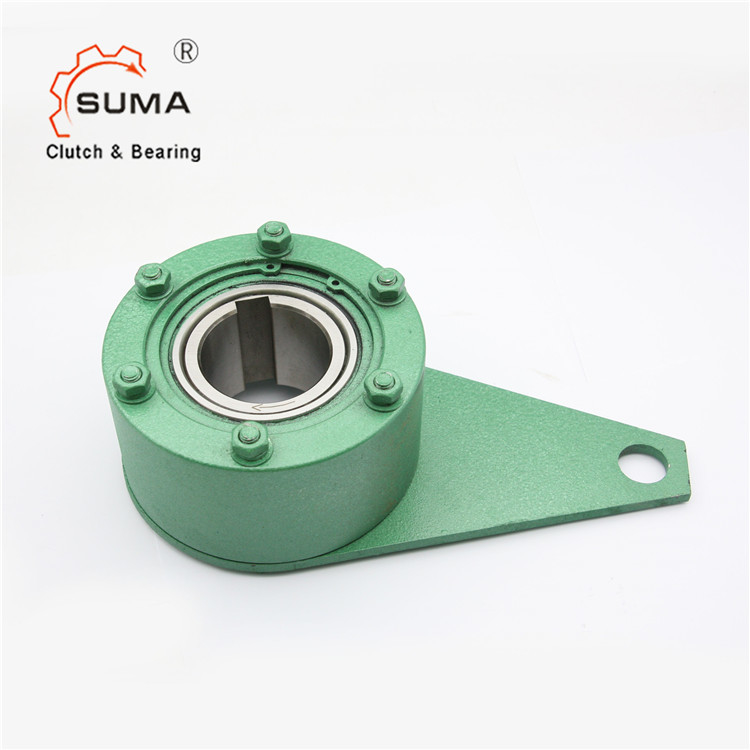

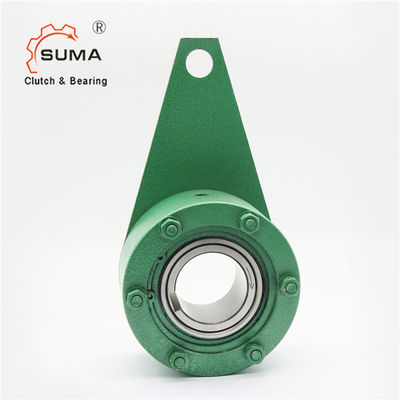

NYD160 NJ160 ND250 محمولات مشبك العجلات الحرة ذات الاتجاه الواحد
عقدة المرفع الخلفية
خصائص NYD NJ Backstop
الوقوف الخلفي NJ ((NYD،ND) مع ذراع العزم بدون دعم محامل الكرات. يتم ترتيب الوقوف الخلفي من خلال العمود أو نهايات العمود.
ويتم استخدام الحاجز الخلفي NJ ك:
الدعملتطبيقات منخفضة السرعة.
تم تصميمها لاستخدامها في أنظمة الحزام النقل الميل والصعود والضخات. تغطية التكونيت تحمي الوقود الخلفي عندما تكون الظروف قذرة وغبارية.
النماذج NJ65-NJ450
الأبعاد والقدرات
| النوع | قدرة الحمل | السباق الداخلي السرعة | عزم سحب | مُملة | الحجم (ملم) | الوزن | ||||||||
| ن.م | r/min | ن.م | ملم | أ | ب | د | هـ | h1 | Φ | h | (ل) | L1 | كيلوغرام | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
التثبيت
يتم احتواء عزم الدوران الخلفي بواسطة ذراع العزم. يجب ألا يتم ضغط ذراع العزم في الموقف. يجب أن يكون لها 0.5 بوصة في الاتجاه المحوري والإشعاعي.
يتم توفير NJ backstops لتناسب الفراغ. يتم توفير المسامير المثبتة على الحلقة الداخلية للحفاظ على المحور ، ولا تحتاج إلى طوق العمود.
