طريقة واحدة إبرة أسطواني
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | HFL0615 |
6*10*15 HFL0615 ثلاثة صفات من الإبرة ذات الاتجاه الواحد HFL 0615
البيانات التقنية
سلسلة HFL ثلاث صفات سحب كأس إبرة محمل هو محمل عجلات مع أدوات أسطوانية.
الأدوات رقيقة وطويلة بالنسبة إلى قطرها. هذا النوع من الأدوات يسمى أدوات الإبرة.
وهي مناسبة بشكل خاص لتحقيق نتائج مع أبعاد تركيب شعاعية محدودة.وفقا للتطبيقات المختلفة،يمكن اختيار محامل الدوار الإبرة HFL بدون حلقة داخلية أو محول الإبرة ومكونات القفص.
هذا النوع من حمالات العجلات الإبرة يمكن أن تحمل فقط الحمل الشعاعي. حمالات العجلات الإبرة الكأس المنسحبة هي حمالات العجلات الإبرة مع حلقات خارجية رقيقة مطبقة وتشكل.
حمالة لعبور إبرة كوب مرفوعة - عقدة لعبور مع مجموعة حمالة:
HFL1426 ، 14 ملم ثقب ، 20 ملم OD ، 26 ملم العرض
أبعاد وقدرات محامل الدوار الإبرة HFL
|
الصخرة (ديا) |
تسمية المشبك | الكتلة |
الحدودية الأبعاد |
عزم الدوران | الحد من السرعة |
الحمل الأساسي التصنيفات |
|||||
| (فيو) | د | ج | الصخرة | الحلقة الخارجية | ج | كـ | |||||
| الدقيقة 1 | الدقيقة 1 |
KN | |||||||||
| ملم | ربيعات بلاستيكية | مصادر الصلب | g | ملم | Nm | rpm | |||||
| 3 | HFL0308KF | ... | 3 | 3 | 3.6 | 8 | 1 | ... | ... | ... | ... |
| 4 | HFL0408KF | ... | 3.5 | 4 | 8 | 8 | 1.5 | ... | ... | ... | ... |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | ... | ... |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | ... | ... | |
| ... | HFL061012K | 5 | 6 | 10 | 12 | ... | 21000 | 12000 | ... | ... | |
| 8 | ... | HFL081212K | 6 | 8 | 12 | 12 | ... | 20000 | 12000 | ... | ... |
| ... | HFL081412K | 7 | 8 | 14 | 12 | ... | 19000 | 12000 | ... | ... | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | ... | ... | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | ... | ... | |
| 12 | ... | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | ... | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | ... | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | ... | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | ... | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | ... | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | ... | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | ... | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

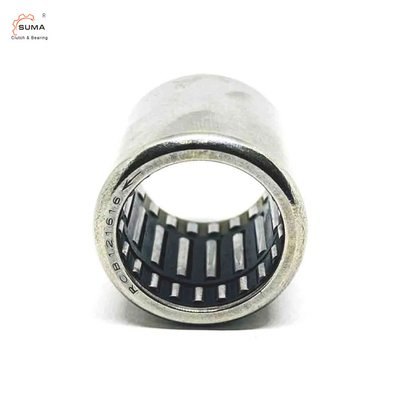

الصور من HFL سحب كوب إبرة حمالة رول
