| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | NYD65 NJ65 ND16 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD130-USD150 PER PIECE |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | القابض الخلفي NYD65 NJ65 ND16 | المواد: | GCr15 تحمل الصلب |
|---|---|---|---|
| الحجم: | 120*360*183 مللي متر | سرعة الدوران: | 100 دورة في الدقيقة |
| وحدة الوزن: | 37.2 كجم | الضمان: | سنة واحدة |
| قدرة عزم الدوران: | 8000 نيوتن متر | صناعة المعدات الأولية: | يقبل |
| إبراز: | NYD65 محامل عجلة حرة ذات اتجاه واحد,NJ65 عجلة التشغيل,ND16 مقبض الظهر,NJ65 Backstop Clutch,ND16 Backstop Clutch |
||
NYD65 NJ65 ND16 حركة حركة حركة حركة حركة حركة حركة حركة حركة

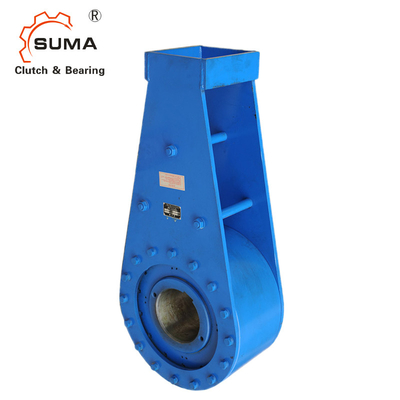

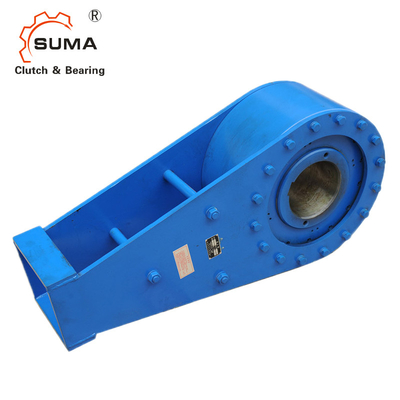

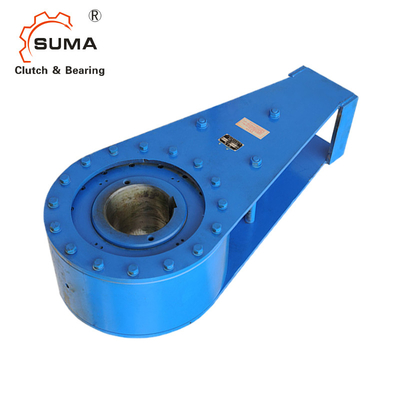

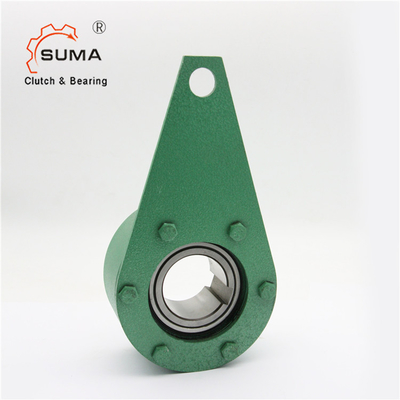

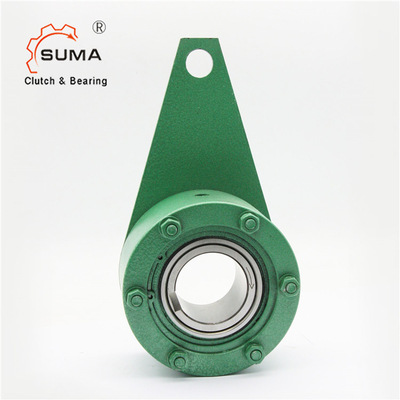

خصائص NYD NJ Backstop
الوقوف الخلفي NJ ((NYD،ND) مع ذراع العزم بدون دعم محامل الكرات. يتم ترتيب الوقوف الخلفي من خلال العمود أو نهايات العمود.
ويتم استخدام الحاجز الخلفي NJ ك:
الدعملتطبيقات منخفضة السرعة.
تم تصميمها لاستخدامها في أنظمة الحزام النقل الميل والرفعات والمضخات. تغطية التكونيت تحمي المواقف الخلفية عندما تكون الظروف قذرة وغبارية.
النماذج NJ65-NJ450
الأبعاد والقدرات
| النوع | قدرة الحمل | السباق الداخلي السرعة | عزم سحب | مُملة | الحجم (ملم) | الوزن | ||||||||
| ن.م | r/min | ن.م | ملم | أ | ب | د | هـ | h1 | Φ | h | (ل) | L1 | كيلوغرام | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
التثبيت
يتم احتواء عزم الدوران الخلفي بواسطة ذراع العزم. يجب ألا يتم ضغط ذراع العزم في مكانها. يجب أن يكون لها 0.5 بوصة في الاتجاه المحوري والإشعاعي.
يتم توفير NJ backstops لتناسب الفراغ. يتم توفير مسامير ثابتة على الحلقة الداخلية للحفاظ على المحور ، ولا تحتاج إلى طوق العمود.
التشويش
