| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | GV90 GV100 GV110 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD380-USD480 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | القابض الخلفي GV90 GV100 GV110 | مواد: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 2180 نيوتن | سرعة الدوران: | 300 دورة في الدقيقة |
| وحدة الوزن: | 5.8 كجم | ضمان: | سنة واحدة |
| بحجم: | 45 * 155 * 54 ملم / 50 * 155 * 54 ملم | OEM: | قبول |
| إبراز: | GV100 Backstop Clutch Bearings,GV110 Backstop Clutch Bearings,GV110 One Way Clutch Bearings |
||

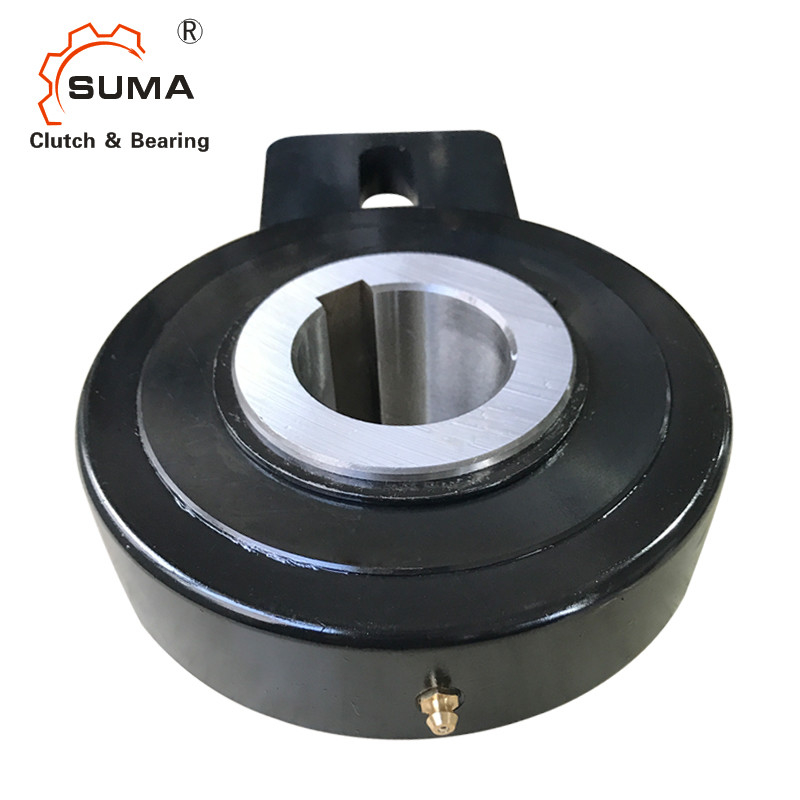

GV90 GV100 GV110 دلو المصعد Backstop مخلب محامل طريقة واحدة
ميزات القابض GV Backstop
العجلات الحرة من سلسلة GV مزودة ببكرات ، ويتم التركيز بين السباق الداخلي والسباق الخارجي عن طريق الشجيرات.
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح.
يجب أن يكون تحمل العمود h6.
عند استخدام العجلة الحرة كجهاز غير رجعي ، يجب وضع الرافعة المثبتة في السباق الخارجي بين قوسين ؛وإلا يجب إدخال دبوس في الفتحة الحلقية.عند تثبيته بإطار الآلة ، فإنه يوقف دوران العجلة الحرة.
إذا تم استخدام العجلة الحرة كطعام متقطع ، فيجب ربط الرافعة بالطول باستخدام الفتحة الخاصة بذراع الدفع أو ما شابه ذلك.في أي حال ، لتجنب التحميل الزائد في الأدغال ، يجب إعطاء الرافعة قدرًا معينًا من الخلوص للسماح بالحركة المحورية.
يتم توريد العجلة الحرة بعد تشحيمها
الأبعاد والقدرات
| نموذج |
درهم 7 مم |
د مم |
إل مم |
ب1 مم |
إل1 مم |
ب2 مم |
أنا2 مم |
أنا3 مم |
أنا4 مم |
وزن كلغ |
السرعة القصوى |
عزم الدوران نانومتر |
سحب عزم الدوران نيوتن متر |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90 * | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100 * | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110 * | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120 * | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) Tmax: 2x Tn
كايي دين 6885
2) السرعة القصوى المسموح بها
