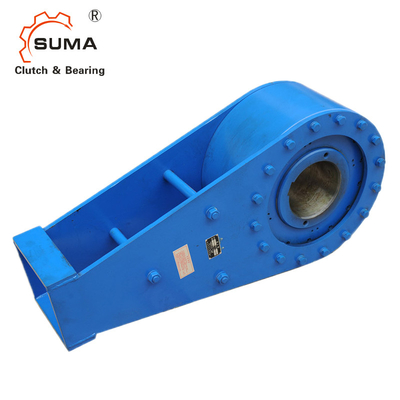

NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل

NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل

  • NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل
NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SUMA
إصدار الشهادات: ISO SGS
رقم الموديل: NYD200 NJ200 ND380
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: USD180-USD2000 PER PIECE
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 10-15 يوم
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 1000 قطعة في الشهر
اتصل
مفصلة وصف المنتج
اسم المنتج: عجلة التشغيل NYD200 NJ200 ND380 المواد: GCr15 تحمل الصلب
الحجم: 200*430*207 مللي متر سرعة الدوران: 100 دورة في الدقيقة
وحدة الوزن: 180 كجم الضمان: سنة واحدة
قدرة عزم الدوران: 38000Nm صناعة المعدات الأولية: يقبل
إبراز:

قابض كامة خلفية منخفضة السرعة

,

قابض كامة خلفية 100 دورة في الدقيقة

,

محمل منخفض السرعة 38000 نيوتن متر

            NYD200 NJ200 ND380 عجلة منخفضة الارتباط الخلفي الوقائي في الاتجاه الواحد



خصائص NYD NJ Backstop Clutch

نيويورك = نيويورك دي

الوقوف الخلفي NJ ((NYD،ND) مع ذراع العزم بدون دعم محامل الكرات. يتم ترتيب الوقوف الخلفي من خلال العمود أو نهايات العمود.
ويتم استخدام الحاجز الخلفي NJ ك:
الدعملتطبيقات منخفضة السرعة.

تم تصميمها لاستخدامها في أنظمة الحزام النقل الميل والرفعات والمضخات. تغطية التكونيت تحمي المواقف الخلفية عندما تكون الظروف قذرة وغبارية.

في مجال تطبيقات مشابك القفل الخلفي ، تمكن المشابكات من دوران عمود القيادة دون قيود في اتجاه واحد. عند انعكاس دوران العمود ، يتم تحويل العمود إلى محركيلتصق مقبض الظهر بسلاسة مع الإطار الثابت، مما يمنع أي حركة في الاتجاه المعاكس. هذه المشابك الخلفية بمثابة احتياط للسلامة لمنع الحركة العكسية للمحمولات الميمنة أو مصاعد الدلو أو أنظمة المضخات.وبالإضافة إلى حماية المعدات الحيوية من الأضرار، يلعبون دورا محوريا في ضمان سلامة العمال في عمليات التعدين.





يمتلك سوما مجموعة واسعة من مشابك الدعم المصممة بدقة لتلبية متطلبات التطبيقات المتنوعة.بالإضافة إلى مشابك التجاوز والإظهارإن الابتكار المدمج في منتجات شفرة SUMA يضمن التشغيل الفعال والموثوق به، حتى في أكثر البيئات تحدياً. تستخدم الشركة تصاميم وميزات مبتكرة،مثل الكاميرا الفولاذية المحالة خصيصا لارتداء طويل، زيادة عمر التعب، وتعزيز قدرة عزم الدوران. السباقات، المصنوعة من الفولاذ سبائك عالية الجودة مع صلابة سطح متفوقة وصلابة القلب،خضعت للطحن الدقيق لتوفير تركيز استثنائي وتدوير دقيق للخيوط.



النماذج NJ65-NJ450

NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل 0

الأبعاد والقدرات

النوع قدرة الحمل السباق الداخلي السرعة عزم سحب مُملة الحجم (ملم) الوزن
ن.م r/min ن.م ملم أ ب د هـ h1 Φ h (ل) L1 كيلوغرام
ND16 (NJ65) 1600 150 4 50-65 50 6 160 226 16 13.5 30 85 106 13.5
ND25 (NJ75) 2500 5 60-75 65 170 269 19 16.5 35 16.1
ND60 (NJ85) 6000 8 70-85 95 9 210 329 29 20.5 45 110 135 29.2
ND80 (NJ95) 8000 10 80-95 105 230 382 32 55 138 37.2
ND110 (NJ110) 11000 15 90-110 110 12 270 425 40 26 60 141 46.2
ND160 (NJ130) 16000 100 20 100-130 120 320 506 36 65 130 161 82.8
ND250 (NJ160) 25000 35 120-160 120 20 360 612 32 31 140 183 125
ND380 (NJ200) 38000 45 160-200 130 430 623 43 41 70 160 207 180
ND500 (NJ220) 50000 80 75 160-220 238 259 500 820 80 -   230 303 351
ND650 (NJ230) 65000 80 85 180-240 260 279 540 900 90 -   250 323 525
ND900 (NJ250) 90000 50 95 180-250 288 323 600 1000 100 -   290 367 675
ND1250 (NJ270) 125000 100 200-270 298   650 1100 110 -   737
ND1800 (NJ300) 180000 110 230-300 356 335 780 1300 135 -   290 392 1123
ND2700 (NJ320) 270000 140 250-320 386 345 850 1500 135     320 412 1425
ND3200 (NJ350) 320000 160 250-350 414 360 930 1600 135     360 426 1955
ND5200 (NJ420) 520000 220 320-420 474 484 1030 1800 165     450 550 2930
ND7000 (NJ450) 700000 250 350-450 526 494 1090 2000 165     480 574 3380

التثبيت

يتم احتواء عزم الدوران الخلفي بواسطة ذراع العزم. يجب ألا يتم ضغط ذراع العزم في مكانها. يجب أن يكون لها 0.5 بوصة في الاتجاه المحوري والإشعاعي.
يتم توفير NJ backstops لتناسب الفراغ. يتم توفير مسامير ثابتة على الحلقة الداخلية للحفاظ على المحور ، ولا تحتاج إلى طوق العمود.

NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل 1

التشويش
NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل 2

NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل 3

NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل 4NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل 5

NYD200 NJ200 ND380 سرعة منخفضة خلفية كامي كبريتج اتجاه واحد للحزام الناقل الميل 6
