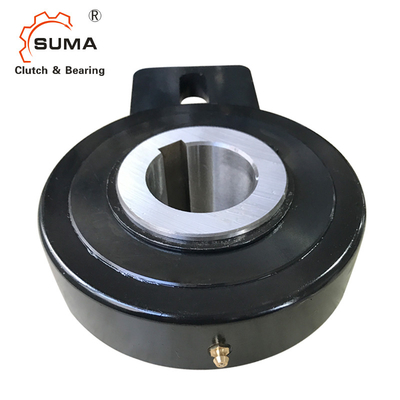

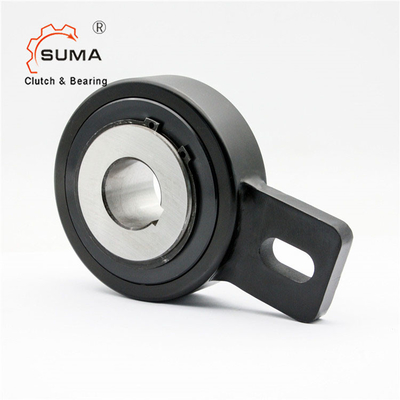

GVG80 GVG90 Holdback Bucket Elevator Backstop Clutch
ميزاتدلو المصعد الفاصل الخلفي
العجلات الحرة من سلسلة GVG مزودة بأقفاص سبراج ، تتمحور بين السباق الداخلي والسباق الخارجي عن طريق الشجيرات.
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح.
يجب أن يكون تحمل العمود h6.
عند استخدام العجلة الحرة كجهاز غير رجعي ، يجب وضع الرافعة المثبتة في السباق الخارجي بين قوسين ؛وإلا يجب إدخال دبوس
في الفتحة الحلقية.عند تثبيته بإطار الآلة ، فإنه يوقف دوران العجلة الحرة
في الأدغال ، يجب إعطاء الرافعة قدرًا معينًا من الخلوص للسماح بالحركة المحورية.
يتم توريد العجلة الحرة بعد تشحيمها.
الأبعاد والقدراتمندلو المصعد الفاصل الخلفي
نموذج |
درهم 7 مم |
د مم |
إل مم |
ب 1 مم |
إل1 مم |
ب2 مم |
أنا2 مم |
أنا3 مم |
أنا4 مم |
وزن كلغ |
السرعة القصوى |
عزم الدوران نانومتر |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
كايي دين 6885
2) السرعة القصوى المسموح بها
