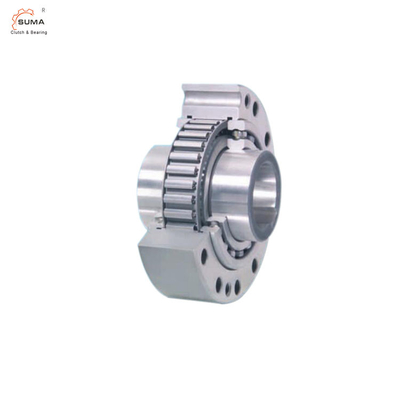

ميزة FBO Freewheel Backstop Clutch
للتجميع مع ربط الأجزاء
مع سبراغس ، متوفرة في خمسة أنواع
سمات
العجلات الحرة الأساسية FBO هي عجلات رشاش حرة مع محامل كروية يتم تجميعها مع أجزاء متصلة بالعميل.تعتبر العجلات الحرة مناسبة بشكل خاص للتركيب في العلب التي بها تزييت بالزيت وموانع تسرب.يتم استخدام العجلات الحرة FBO على النحو التالي:
باكستوبس
تجاوز القوابض
فهرسة العجلات الحرة
بالإضافة إلى النوع القياسي ، تتوفر أربعة أنواع أخرى لإطالة عمر الخدمة و
دقة الفهرسة.عزم الدوران الاسمي يصل إلى 160000 نيوتن متر.تجاويف تصل إلى 300 ملم.تتوفر العديد من الثقوب القياسية.
دقة الفهرسة.عزم الدوران الاسمي يصل إلى 25000 نيوتن متر.تجاويف تصل إلى 155 ملم.تتوفر العديد من الثقوب القياسية.
البعد والقدرةFBO Freewheel Backstop Clutch
حجم العجلة الحرة | يكتب |
عزم الدوران MN نانومتر |
الأعلى.سرعة الحلقة الداخلية تجاوز الحد الأدنى -1 |
الطوق الخارجي / تجاوز الحد الأدنى -1 |
يكتب |
عزم الدوران MN نانومتر |
الأعلى.سرعة الحلقة الداخلية / تجاوز الحد الأدنى -1 |
الطوق الخارجي تجاوز الحد الأدنى -1 |
يكتب |
عزم الدوران MN نانومتر |
رش الانطلاق في الداخل سرعة الحلقة دقيقة -1 |
الأعلى.سرعة الحلقة الداخلية / تجاوز الحد الأدنى -1 |
الحلقة الخارجية تدفع دقيقة -1 | يكتب |
عزم الدوران MN نانومتر |
Sprag الإقلاع بسرعة الحلقة الخارجية دقيقة -1 |
الأعلى.سرعة الطوق الخارجي تجاوز الحد الأدنى -1 |
الحلقة الداخلية تدفع دقيقة -1 | يكتب |
عزم الدوران MN نانومتر |
FBO37 | سادس | 200 | 2500 | 2600 | SFT | 200 | 2500 | 2600 | تشيكوسلوفاكيا | 110 | 850 | 3000 | 340 | SFP | 120 | |||||
FBO44 | سادس | 320 | 900 1 | 2200 | SFT | 320 | 900 1 | 2200 | DX | 130 | 860 | 900 1 | 344 | تشيكوسلوفاكيا | 180 | 800 | 2600 | 320 | SFP | 180 |
FBO57 | سادس | 630 | 1400 | 750 1 | SFT | 630 | 1400 | 750 1 | DX | 460 | 750 | 1400 | 300 | LZ | 430 | 1400 | 2100 | 560 | SFP | 310 |
FBO72 | سادس | 1250 | 1120 | 1600 | SFT | 1250 | 1120 | 1600 | DX | 720 | 700 | 1150 | 280 | LZ | 760 | 1220 | 1800 | 488 | SFP | 630 |
FBO82 | سادس | 1800 | 1025 | 450 1 | SFT | 1800 | 1025 | 450 1 | DX | 1000 | 670 | 1050 | 268 | SFZ | 1700 | 450 1 | 1600 | 580 | SFP | 750 |
FBO 107 | سادس | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1300 | 1350 | 520 | SFP | 1250 |
FBO 127 | سادس | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1200 | 1200 | 480 | SFP | 3100 |
FBO 140 | سادس | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1150 | 380 | SFP | 6300 |
FBO 200 | سادس | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 | 272 | SFP | 12500 |
FBO 270 | سادس | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | SX | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 | 240 | SFP | 25000 |
FBO 340 | سادس | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | ||||||||||||
FBO 440 | سادس | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
حجم العجلة الحرة | مم | مم |
ضجر اساسي مم مم |
مم | الأعلى.مم |
ب مم |
C1 *** مم |
C2 *** مم |
C3 *** مم |
د مم |
ه مم |
F مم |
ز ** |
إل مم |
تي مم |
ي ** | الوزن كجم | |
FBO 37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 25 | 3،7 | 4،3 | 85 | 30 | 55 | م 6 | 48 | 70 | 6 | 0،9 | |
FBO 44 | 20 | 22 | 25 * | 25 * | 25 | 3،7 | 4،7 | 4،4 | 95 | 35 | 62 | م 6 | 50 | 80 | 8 | 1،3 | ||
FBO 57 | 25 | 28 | 30 | 32 * | 32 * | 30 | 4،2 | 7،7 | 7،4 | 110 | 45 | 75 | م 8 | 65 | 95 | 8 | 1.9 | |
FBO 72 | 35 | 38 | 40 | 42 * | 42 * | 38 | 3،7 | 4،9 | 4،4 | 132 | 55 | 90 | م 8 | 74 | 115 | 12 | 3،5 | |
FBO 82 | 35 | 40 | 45 | 50 * | 50 * | 40 | 6،6 | 6،6 | 6،6 | 145 | 65 | 100 | م 10 | 75 | 125 | 12 | 4،0 | |
FBO 107 | 50 | 55 | 60 | 65 * | 65 * | 45 | 8،1 | 8،1 | 8،1 | 170 | 80 | 125 | م 10 | 90 | 150 | 12 | 7،7 | |
FBO 127 | 50 | 60 | 70 | 75 * | 75 * | 68 | 6،9 | 7،9 | 6،9 | 200 | 95 | 145 | م 12 | 112 | 180 | 12 | 13،3 | |
FBO 140 | 65 | 75 | 80 | 90 | 95 * | 68 | 19،1 | 20،1 | 19،1 | 250 | 120 | 180 | م 16 | 150 | 225 | 12 | 31،5 | |
FBO 200 | 110 | 120 | 120 | 85 | 14،1 | 15،1 | 14،1 | 320 | 160 | 240 | م 16 | 160 | 288 | 16 | 46،5 | |||
FBO 270 | 140 | 150 | 100 | 22،5 | 22،5 | 22،5 | 420 | 200 | 310 | م 20 | 212 | 370 | 18 | 105،0 | ||||
FBO 340 | 180 | 240 | 125 | 25،6 | 497 | 300 | 380 | م 20 | 265 | 450 | 24 | 190،0 | ||||||
FBO 440 | 220 | 300 | 150 | 34،1 | 627 | 380 | 480 | م 30 | 315 | 560 | 24 | 360،0 |
مثال تطبيقى
عجلة حرة أساسية FBO 127 SF بمثابة قابض تجاوز بين محرك الزحف والمحرك الرئيسي لخلاط الأسمنت.في حالة عملية الزحف ، يتم تحريك الحلقة الخارجية بواسطة اقتران العمود.تعمل العجلة الحرة في عملية القيادة وتدفع الوحدة بسرعة منخفضة عبر علبة التروس الرئيسية.في التشغيل العادي (عملية عجلة حرة) ، تتجاوز الحلقة الداخلية و
يتم فصل محرك الزحف تلقائيًا.يتم توصيل العجلة الحرة بالتزييت بالزيت لعلبة التروس الرئيسية ولا تتطلب أي صيانة خاصة.يعتبر ترتيب الأختام بين العجلة الحرة وصندوق التروس الرئيسي مفيدًا.في التشغيل العادي (التشغيل الحر) ، يكون هذا في حالة توقف تام وبالتالي لا يولد ارتفاعًا إضافيًا في درجة الحرارة المرتبطة بالاحتكاك.
تصاعد
تتمركز أجزاء التوصيل الخاصة بالعميل على محمل الكرة القطر الخارجي F ويتم تجميعها عبر الحلقة الخارجية.يجب أن يكون تفاوت العمود هو ISO h6 أو j6 ويجب أن يكون تفاوت القطر الدليلي F للجزء المتصل هو ISO H7 أو J7.يجب ملاحظة عمق التمركز C.
تشحيم
يجب توفير تزييت الزيت بالجودة المحددة.
مثال على الطلب
حجم عجلة حرة FBO 72 ، اكتب مع طحن P.
و 38 مم:
•FBO 72 SFP ، د = 38 ملم
