| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | FON127SF |

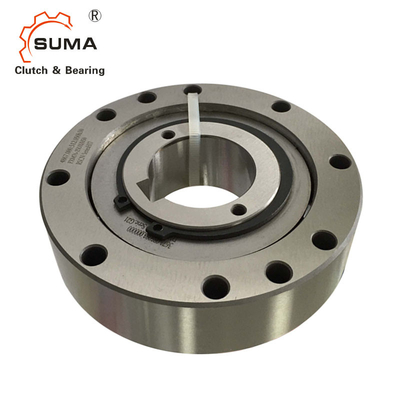

سلسلة FON نوع الرشاش عجلة حرة تحمل دعامة اتجاه واحد FON72SF FON127SF
سمة من سمات FON Freewheel Backstop Bearing
عجلات حرة مدمجة FON هي عجلات رشاش حرة بدون دعم محمل.يتم استخدام FON ذات العجلات الحرة على النحو التالي:
باكستوبس
تجاوز القوابض
فهرسة العجلات الحرة
بالإضافة إلى النوع القياسي ، يتوفر نوعان آخران لإطالة عمر الخدمة و
دقة الفهرسة.عزم الدوران الاسمي يصل إلى 25000 نيوتن متر.تجاويف تصل إلى 155 ملم.تتوفر العديد من الثقوب القياسية.
البعد والقدرةFON Freewheel Backstop Bearing
| حجم العجلة الحرة | يكتب |
اسمى، صورى شكلى، بالاسم فقط عزم الدوران MN نانومتر |
الأعلى.سرعة الحلقة الداخلية تجاوز الحد الأدنى -1 |
الطوق الخارجي تجاوز الحد الأدنى -1 |
يكتب |
اسمي t orque MN نانومتر |
الأعلى.سرعة الحلقة الداخلية تجاوز الحد الأدنى -1 |
الطوق الخارجي تجاوز الحد الأدنى -1 |
يكتب |
اسمى، صورى شكلى، بالاسم فقط عزم الدوران MN نانومتر |
Sprag الإقلاع بسرعة الحلقة الخارجية دقيقة -1 |
الأعلى.سرعة الطوق الخارجي تجاوز الحد الأدنى -1 |
الحلقة الداخلية تدفع دقيقة -1 |
| FON37 | سادس | 220 | 2500 | 2600 | SFT | 220 | 2500 | 2600 | SFZ | 180 | 2900 | 3700 | 340 |
| FON44 | سادس | 315 | 900 1 | 2200 | SFT | 315 | 900 1 | 2200 | SFZ | 250 | 2250 | 3000 | 320 |
| FON57 | سادس | 630 | 1400 | 750 1 | SFT | 630 | 1400 | 750 1 | SFZ | 630 | 2000 | 2200 | 560 |
| FON72 | سادس | 1250 | 1120 | 1600 | SFT | 1250 | 1120 | 1600 | SFZ | 1250 | 550 1 | 850 1 | 488 |
| FON82 | سادس | 900 1 | 1025 | 450 1 | SFT | 900 1 | 1025 | 450 1 | SFZ | 1700 | 450 1 | 1600 | 580 |
| FON107 | سادس | 2800 | 880 | 1250 | SFT | 2800 | 880 | 1250 | SFZ | 2500 | 1300 | 1350 | 520 |
| فون 127 | سادس | 6300 | 800 | 1150 | SFT | 6300 | 800 | 1150 | SFZ | 5000 | 1200 | 1200 | 480 |
| فون 140 | سادس | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SFZ | 10000 | 950 | 1150 | 380 |
| فون 170 | سادس | 16000 | 700 | 1000 | SFT | 16000 | 700 | 1000 | SFZ | 14000 | 880 | 1000 | 352 |
| FON 200 | سادس | 25000 | 630 | 900 | SFT | 25000 | 630 | 900 | SFZ | 20000 | 680 | 900 | 272 |
| حجم العجلة الحرة | ضجر | الأعلى | أ | ب | د | F | ز ** | ي | إل | ص | تي | ي ** | وزن | ||
| اساسي | |||||||||||||||
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | كلغ | |||
| فون 37 | 20 | 25 * | 18،5 | 25 | 85 | 55 | م 6 | 37 | 35 | 0،5 | 70 | 6 | 0،8 | ||
| فون 44 | 25 | 32 * | 18،5 | 25 | 95 | 62 | م 6 | 44 | 35 | 0،5 | 80 | 8 | 1.0 | ||
| فون 57 | 30 | 35 | 40 | 42 * | 23،5 | 30 | 110 | 75 | م 8 | 57 | 45 | 0،5 | 95 | 8 | 1.7 |
| فون 72 | 45 | 55 * | 29،5 | 38 | 132 | 90 | م 8 | 72 | 60 | 1.0 | 115 | 12 | 3،0 | ||
| فون 82 | 50 | 55 | 65 * | 31،0 | 40 | 145 | 100 | م 10 | 82 | 60 | 1.0 | 125 | 12 | 4،0 | |
| فون 107 | 70 | 85 * | 33،0 | 45 | 170 | 125 | م 10 | 107 | 65 | 1.0 | 150 | 12 | 6،0 | ||
| فون 127 | 90 | 100 * | 58،0 | 68 | 200 | 145 | م 12 | 127 | 75 | 1.0 | 180 | 12 | 11،5 | ||
| فون 140 | 100 | 115 * | 58،0 | 68 | 250 | 180 | م 16 | 140 | 75 | 1.0 | 225 | 12 | 17،0 | ||
| فون 170 | 120 | 140 * | 60،0 | 70 | 290 | 210 | م 16 | 170 | 75 | 1.0 | 258 | 16 | 24،0 | ||
| FON 200 | 140 | 155 | 73،0 | 85 | 320 | 240 | م 16 | 200 | 85 | 1،5 | 288 | 16 | 34،0 | ||
تصاعد
عجلات حرة متكاملة FON بدون دعم.محاذاة متحدة المركز للداخلية و
يجب توفير الحلقة الخارجية من قبل العميل.يجب أن يكون نفاد (TIR) المسموح به
ملاحظ.تتمركز عجلة حرة متكاملة FON عبر المسار الخارجي F على جزء مرفق العميل ومثبت بمسامير بهذا.يجب أن يكون تحمل القطر التجريبي لجزء المرفق ISO h6.يجب أن يكون تفاوت العمود ISO h6 أو j6.
تشحيم
في حالة النوع المزود برفع الرشاش Z ، بسرعات تزيد عن سرعة رفع الرشاش ، لا
مطلوب تزييت خاص ؛وظائف العجلة الحرة لا تحتاج إلى صيانة.عند التشغيل
أقل من سرعة رفع الرشاش ، يجب توفير تزييت الزيت بجودة الزيت المحددة.
