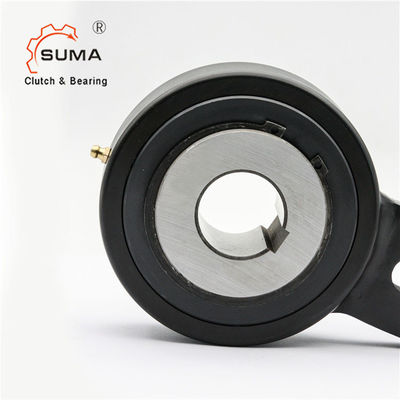

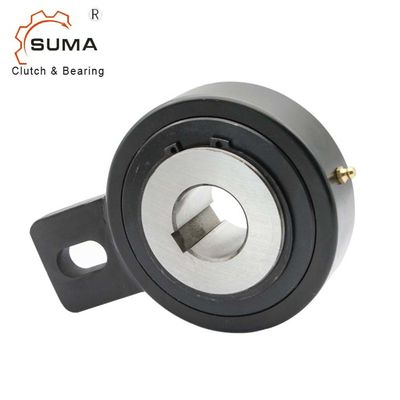

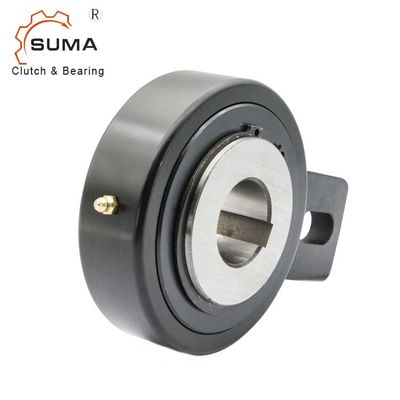

GV45 GV50 Backstop Clutch Roller نوع اتجاه واحد محامل
سمات
العجلات الحرة من سلسلة GV مزودة ببكرات ، ويتم التركيز بين السباق الداخلي والسباق الخارجي عن طريق الشجيرات.
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح.
يجب أن يكون تحمل العمود h6.
عند استخدام العجلة الحرة كجهاز غير رجعي ، يجب وضع الرافعة المثبتة في السباق الخارجي بين قوسين ؛وإلا يجب إدخال دبوس
في الفتحة الملتفة.عند تثبيته بإطار الآلة ، فإنه يوقف دوران العجلة الحرة.
إذا تم استخدام العجلة الحرة كطعام متقطع ، فيجب ربط الرافعة بالطول باستخدام الفتحة الخاصة بذراع الدفع أو ما شابه ذلك.على أي حال ، لتجنب التحميل الزائد
في الأدغال ، يجب إعطاء الرافعة قدرًا معينًا من الخلوص للسماح بالحركة المحورية.
يتم تزويد العجلة الحرة بعد تشحيمها
الأبعاد والقدرات
نموذج |
درهم 7 مم |
د مم |
إل مم |
ب1 مم |
إل1 مم |
ب2 مم |
أنا2 مم |
أنا3 مم |
أنا4 مم |
وزن كلغ |
السرعة القصوى |
عزم الدوران نانومتر |
سحب عزم الدوران نيوتن متر |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90 * | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100 * | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110 * | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120 * | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) Tmax: 2x Tn
كايي دين 6885
2) السرعة القصوى المسموح بها
