| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | AV80 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD190-USD240 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | Backstop Clutch AV80 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 2900 نيوتن | سرعة الدوران: | 200 دورة في الدقيقة |
| وحدة الوزن: | 8.7 كجم | ضمان: | سنة واحدة |
| مقاس: | 80 * 190 * 64 ملم | OEM: | قبول |
| إبراز: | معدات صوامع الحبوب محمل القابض الخلفي,محمل القابض الخلفي الفولاذي GCr15,وإذ تضع SGS ذات اتجاه واحد |
||

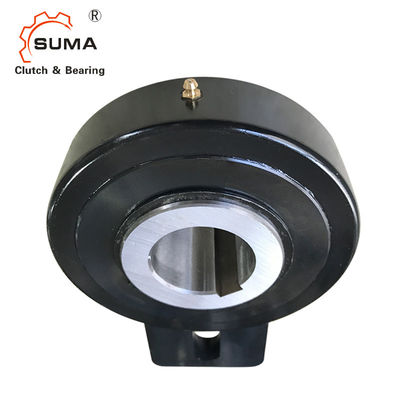

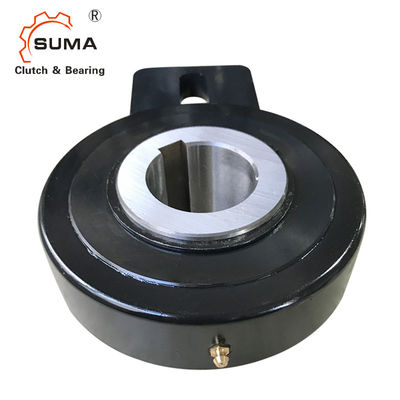

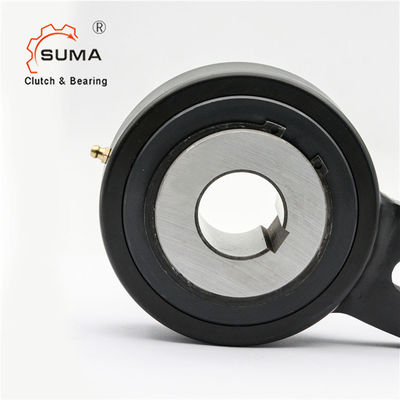

AV80 80 * 190 * 64 مللي متر تحمل القابض الخلفي أحادي الاتجاه لمعدات صوامع الحبوب
البيانات الفنية
PECI
| تخصيص | |
| نموذج | AV80 |
| قطر تتحمل | 80 ملم |
| القطر الخارجي | 190 ملم |
| سماكة | 80 ملم |
| قدرة عزم الدوران | 2900 نيوتن |
| سرعة التجاوز | 200r / دقيقة |
| وزن | 8.7 كجم |
| طَرد | العبوات الصناعية |
| موعد التسليم | 7-10 أيام |
| شروط الدفع | TT ، L / C ، D / P ، D / A ، ويسترن يونيون ، باي بال |
النوع AV عبارة عن عجلة حرة من نوع الأسطوانة.إنها قائمة بذاتها ، تتمحور حول محامل عادية لسرعات دوران منخفضة ، ومختومة باستخدام أختام متاهة معدنية محمية بالدرع.
تسلم الوحدة مشحمة جاهزة للتركيب في وضع أفقي أو رأسي.تُستخدم سعة عزم الدوران بشكل أساسي كحاجز خلفي ، وهي عالية للحد الأدنى من متطلبات المساحة.هذا التصميم مناسب للاستخدام في البيئات الصعبة.برغي مثبت بجزء ثابت من الماكينة ويمر من خلال الفتحة الموجودة في ذراع عزم الدوران ، يوفر توقف الدوران.
يجب أن تكون الخلوص الشعاعي لهذا البرغي مساويًا لـ 1-3٪ من عرض الفتحة.
يجب ألا يتم الضغط مسبقًا على ذراع عزم الدوران والمحامل.يجعل تصميم الأسطوانة نوع AV مثاليًا لتطبيقات فهرسة الضوء.
الأبعاد والقدرات
| يكتب | مقاس | TKN1) | سرعة التجاوز | وزن | سحب عزم الدوران | ||||||||||
| AV | درهم 7 | نيماكس | د | د 2 | م 1 | إل | ب | F | ب 11 | ن | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120 * | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
مثال تصاعد
