| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | HFL3530 |
| الحد الأدنى لكمية: | 10 |
|---|---|
| الأسعار: | USD01.6-USD2 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | رسم كأس الإبرة HFL3530 | مادة: | ST14 |
|---|---|---|---|
| وحدة الوزن: | 0.058 كجم | ضمان: | 6 اشهر |
| قدرة عزم الدوران: | 121 نيوتن متر | OEM: | قبول |
| ميناء: | شنغهاي نينغبو | ||
| إبراز: | HFL3530 محمل الكأس المسحوب,محمل كأس مرسوم بقابض أحادي الاتجاه,محمل إبرة كأس مسحوب شعاعي |
||

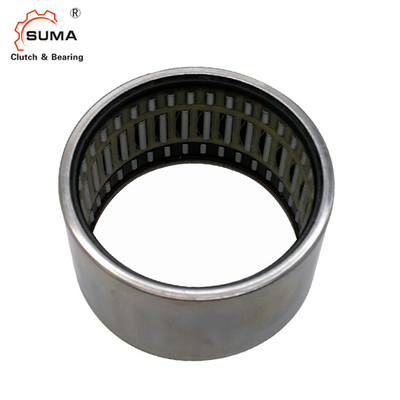

HFL3530 35 * 42 * 30mm كوب مسحوب يحمل طريقة واحدة إبرة القابض
البيانات الفنية
تعادل أسطواني كأس إبرة - مخلب أسطواني مع مجموعة محامل ،
يمكن نقل عزم الدوران في اتجاه واحد فقط ، بدقة قفل عالية.
يستخدم القابض ذو الاتجاه الواحد HFL عناصر متدحرجة للحفاظ على الفصل بين الأجزاء المتحركة لتقليل الاحتكاك الدوراني ودعم الأحمال الشعاعية.
على الرغم من وجود مقطع عرضي صغير ، إلا أن المحمل لا يزال يتمتع بقدرة تحمل عالية ، ومحامل أسطوانة الإبرة مجهزة ببكرات رفيعة وطويلة (قطر الأسطوانة D≤5mm ، L / D≥2.5 ، L هو طول الأسطوانة) ، لذلك فإن الهيكل الشعاعي مضغوط ، وقطره الداخلي وسعة الحمل لهما نفس تلك الأنواع الأخرى من المحامل ، والقطر الخارجي هو الأصغر.
| شكل حلقة القناة | طريقة واحدة فاشلة | اتجاه التحميل | شعاعي |
|---|---|---|---|
| أنا افعل) | 35 | OD (Ø) | 42 |
| العرض (مم) | 30 | الدقة (JIS) | الصف 0 |
| تحديد | اساسي | عزم الدوران المسموح به (نانومتر) | 121 |
| السرعة المسموح بها في حالة دوران العمود | 3900 | سرعة الدوران المسموح بها عند تدوير الحلقة الخارجية | 3900 |
الأبعاد والقدرات
|
الفتحة ضياء. |
تعيين القابض | الجماعية |
بورنداري أبعاد |
عزم الدوران | تحديد السرعة |
تحميل أساسي التقييمات |
|||||
| مهاجم | د | ج | الفتحة | الطوق الخارجي | ج | شارك | |||||
| الحد الأدنى -1 | الحد الأدنى -1 |
KN | |||||||||
| مم | نوابض بلاستيك | نوابض فولاذية | ز | مم | نانومتر | دورة في الدقيقة | |||||
| 3 | HFL0308KF | - | 3 | 3 | 3.6 | 8 | 1 | - | - | - | - |
| 4 | HFL0408KF | - | 3.5 | 4 | 8 | 8 | 1.5 | - | - | - | - |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | - | - |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | - | - | |
| - | HFL061012K | 5 | 6 | 10 | 12 | - | 21000 | 12000 | - | - | |
| 8 | - | HFL081212K | 6 | 8 | 12 | 12 | - | 20000 | 12000 | - | - |
| - | HFL081412K | 7 | 8 | 14 | 12 | - | 19000 | 12000 | - | - | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | - | - | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | - | - | |
| 12 | - | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | - | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | - | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | - | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | - | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | - | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | - | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | - | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

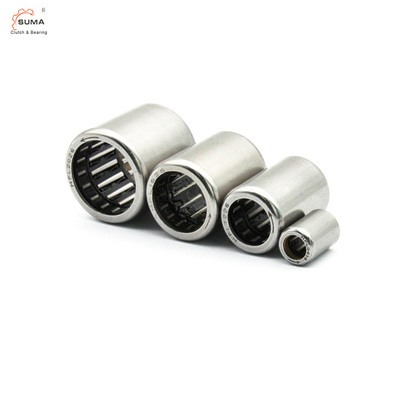

الصور
التعليمات
س:كيف تحزم البضائع؟
س:هل يمكنني الحصول على عينات منك؟
ج: إننا نشجع بشدة على طلب عينات لفحص الجودة.
س:هل يمكنك الوعد بتسليم البضائع في الوقت المناسب؟
