| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | HFL1426 |
| الحد الأدنى لكمية: | 10 |
|---|---|
| الأسعار: | USD0.6-USD0.8 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | إبرة أسطواني HFL1426 | مادة: | ST14 |
|---|---|---|---|
| وحدة الوزن: | 0.02 كجم | ضمان: | سنة واحدة |
| قدرة عزم الدوران: | 17.3 نيوتن متر | OEM: | قبول |
| ميناء: | شنغهاي نينغبو | ||
| إبراز: | ST14 مسحوب كأس إبرة أسطواني,HFL1426 إبرة أسطواني,طريقة واحدة مخلب إبرة أسطواني |
||

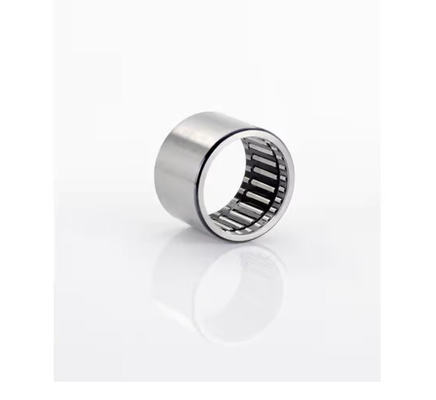

HFL1426 14 * 20 * 26 مم مسحوب كأس إبرة أسطواني طريقة واحدة مخلب
البيانات الفنية
محمل إبرة الكأس المسحوب بثلاثة صفوف من سلسلة HFL هو محمل أسطواني مع بكرات أسطوانية.
البكرات رفيعة وطويلة بالنسبة لقطرها.هذا النوع من الأسطوانة يسمى بكرة إبرة.
إنها مناسبة بشكل خاص لتحمل النتائج بأبعاد تركيب شعاعية محدودة.وفقًا للتطبيقات المختلفة ، يمكن اختيار محامل أسطوانية بإبرة HFL بدون الحلقة الداخلية أو بكرة الإبرة ومكونات القفص.
هذا النوع من محامل الإبرة يمكن أن يتحمل فقط حمولة شعاعية.محامل أسطوانية بإبرة الكأس المسحوبة هي محامل أسطوانية بإبرة بحلقات خارجية رفيعة مختومة ومشكلة.
تعادل أسطواني كأس إبرة - القابض الأسطواني مع مجموعة تحمل:
HFL1426 ، تجويف 14 ملم ، قطر 20 ملم ، عرض 26 ملم
أبعاد وقدرات محمل أسطواني إبرة HFL
|
الفتحة ضياء. |
تعيين القابض | الجماعية |
بورنداري أبعاد |
عزم الدوران | تحديد السرعة |
تحميل أساسي التقييمات |
|||||
| مهاجم | د | ج | الفتحة | الطوق الخارجي | ج | شارك | |||||
| الحد الأدنى -1 | الحد الأدنى -1 |
KN | |||||||||
| مم | نوابض بلاستيك | نوابض فولاذية | ز | مم | نانومتر | دورة في الدقيقة | |||||
| 3 | HFL0308KF | - | 3 | 3 | 3.6 | 8 | 1 | - | - | - | - |
| 4 | HFL0408KF | - | 3.5 | 4 | 8 | 8 | 1.5 | - | - | - | - |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | - | - |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | - | - | |
| - | HFL061012K | 5 | 6 | 10 | 12 | - | 21000 | 12000 | - | - | |
| 8 | - | HFL081212K | 6 | 8 | 12 | 12 | - | 20000 | 12000 | - | - |
| - | HFL081412K | 7 | 8 | 14 | 12 | - | 19000 | 12000 | - | - | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | - | - | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | - | - | |
| 12 | - | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | - | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | - | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | - | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | - | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | - | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | - | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | - | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

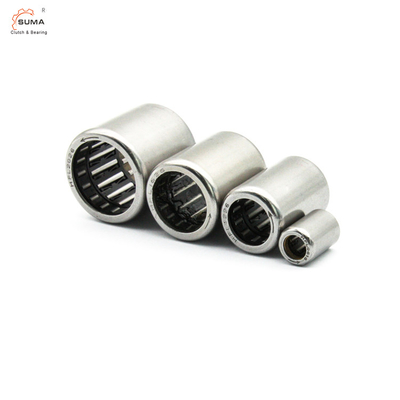

صور محامل أسطوانية بإبرة كأس مرسومة HFL
