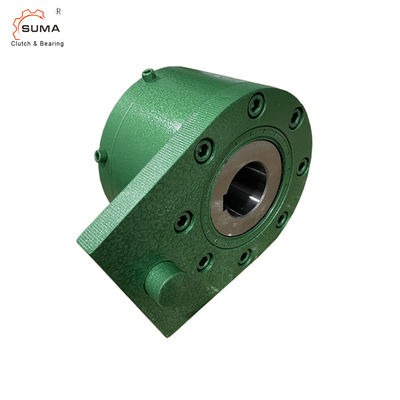

BA55R كاملة Freewheel Backstop القابض طريقة واحدة محامل أسطوانية
سمات :
مع ذراع الرافعة
مع بكرات
عجلات حرة كاملة BA… R و BC… R مع ذراع رافعة هي عجلات أسطوانية حرة محكمة الغلق مع محامل كروية.العجلات الحرة BA… R لها غطاء طرفي ومركبة على نهايات العمود.يتم ملء الزيت بعد تثبيت العجلة الحرة في نهاية العمود.يتم توفير العجلات الحرة BC… R مملوءة بالزيت ويتم ترتيبها من خلال أعمدة أو نهايات عمود الإدارة.
للتطبيقات ذات التشغيل الحر ذي السرعة المنخفضة إلى المتوسطة.عزم الدوران الاسمي يصل إلى 57500 نيوتن متر.فتحات تصل إلى 150 مم.
المقياس التقني :
حجم العجلة الحرة | يكتب |
اسمى، صورى شكلى، بالاسم فقط عزم الدوران MN نانومتر |
الأعلى.سرعة عجلات حرة داخلية دقيقة-1 |
ضجر قياسي كحد أقصى.مم مم |
أ مم |
ج مم |
د مم |
ه مم |
ح مم |
ك مم |
إل مم |
ن مم |
ا مم |
ص مم |
س مم |
ص مم |
س ل برغي |
وزن كلغ |
||
BA12 | BC12 | ص | 150 | 750 1 | 15 | 15 | 71 | 50 | 71 | 8 | 53 | 4،5 | 68 | 9 | 91 | 11،5 | 42 | 45 | م 6 | 2 |
BA15 | قبل الميلاد 15 | ص | 230 | 1 650 | 20 | 20 | 81 | 60 | 81 | 8 | 62 | 4،5 | 70 | 9 | 93 | 13،5 | 50 | 50 | م 6 | 3 |
BA18 | قبل الميلاد 18 | ص | 340 | 550 1 | 25 | 25 | 96 | 70 | 96 | 8 | 73 | 4،5 | 70 | 9 | 96 | 15،5 | 60 | 60 | م 10 | 4 |
BA20 | BC20 | ص | 420 | 450 1 | 30 | 30 | 110 | 90 | 106 | 8 | 80 | 2،5 | 77 | 11 | 104 | 19،5 | 65 | 70 | م 10 | 5 |
BA25 | قبل الميلاد 25 | ص | 800 | 1250 | 40 | 40 | 126 | 100 | 126 | 8 | 90 | 2،5 | 93 | 11 | 125 | 19،5 | 75 | 80 | م 12 | 8 |
بكالوريوس 28 | قبل الميلاد 28 | ص | 1200 | 1100 | 45 | 45 | 140 | 110 | 136 | 10 | 105 | 3،5 | 95 | 14 | 129 | 24،5 | 85 | 90 | م 12 | 9 |
BA30 | BC30 | ص | 1600 | 1000 | 50 | 50 | 155 | 120 | 151 | 10 | 120 | 3،5 | 102 | 16 | 140 | 27،5 | 95 | 100 | م 16 | 12 |
BA35 | BC35 | ص | 1800 | 900 | 55 | 55 | 170 | 130 | 161 | 10 | 140 | 3،5 | 110 | 19 | 151 | 33،5 | 112 | 110 | م 16 | 15 |
BA40 | BC40 | ص | 3500 | 800 | 60 | 60 | 190 | 150 | 181 | 12 | 160 | 5،5 | 116 | 22 | 160 | 37،5 | 130 | 120 | م 16 | 20 |
BA45 | BC45 | ص | 7100 | 750 | 70 | 70 | 210 | 160 | 196 | 14 | 175 | 7،0 | 130 | 26 | 176 | 41.5 | 140 | 130 | م 16 | 25 |
BA50 | BC50 | ص | 7500 | 700 | 75 | 75 | 220 | 180 | 206 | 14 | 185 | 7،0 | 132 | 26 | 178 | 41.5 | 150 | 140 | م 16 | 30 |
BA52 | BC 52 | ص | 9300 | 650 | 80 | 80 | 230 | 190 | 216 | 14 | 200 | 4،5 | 150 | 26 | 208 | 41.5 | 160 | 150 | م 20 | 35 |
BA55 | BC55 | ص | 12500 | 550 | 90 | 90 | 255 | 200 | 246 | 15 | 210 | 3،5 | 170 | 29 | 228 | 49،5 | 170 | 160 | م 20 | 50 |
BA60 | BC60 | ص | 14500 | 500 | 105 | 295 | 220 | 291 | 20 | 250 | 8.5 | 206 | 35 | 273 | 60،0 | 200 | 190 | م 24 | 91 | |
BA70 | BC70 | ص | 22500 | 425 | 120 | 335 | 260 | 321 | 25 | 280 | 14،0 | 215 | 39 | 291 | 65،0 | 225 | 210 | م 24 | 115 | |
BA80 | BC80 | ص | 25000 | 375 | 130 | 360 | 280 | 351 | 30 | 280 | 18،5 | 224 | 39 | 302 | 65،0 | 225 | 220 | م 24 | 150 | |
BA90 | BC90 | ص | 33500 | 350 | 140 | 385 | 300 | 371 | 35 | 310 | 22،5 | 236 | 55 | 314 | 70،0 | 250 | 240 | م 30 | 180 | |
BA95 | BC95 | ص | 35000 | 300 | 150 | 400 | 350 | 391 | 40 | 310 | 27،5 | 249 | 55 | 337 | 70،0 | 250 | 250 | م 30 | 225 | |
BA100 | BC100 | ص | 57500 | 250 | 150 | 420 | 380 | 411 | 45 | 345 | 31،5 | 276 | 60 | 372 | 80،0 | 280 | 270 | م 30 | 260 |
