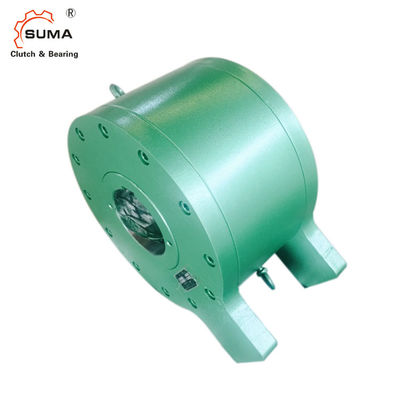

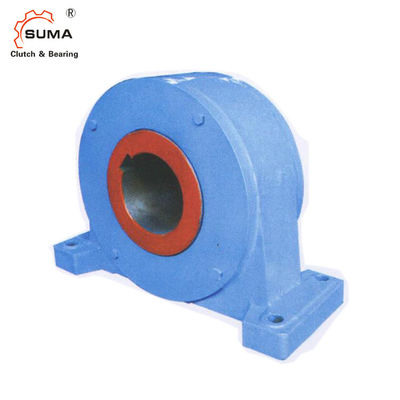

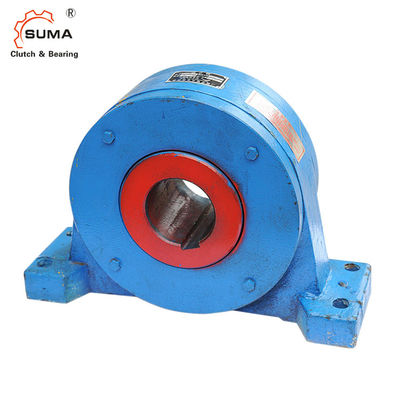

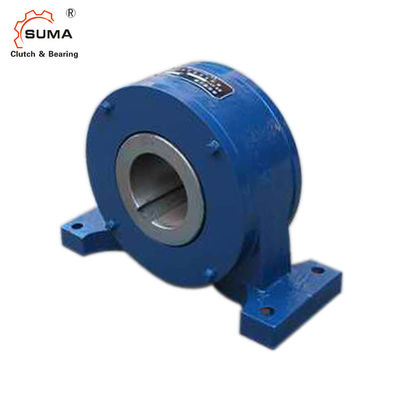

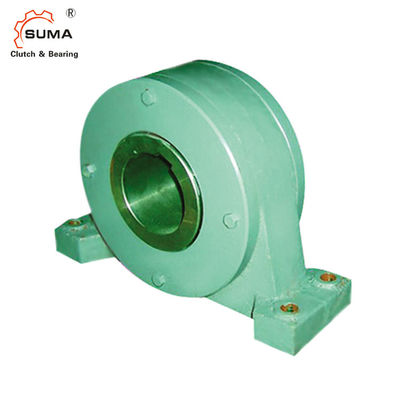

GN90 GN100 GN110 ذات اتجاه واحد مخلب خلفي بدون عجلة
ميزة
القابض الخلفي من سلسلة GN هو نوع من السرعة المنخفضة لجهاز توصيل نوع الأسطوانة ، غالبًا مع المخفض ،مستعمل في
يحتاج ناقل الحزام والرافعة والأسطوانة الكهربائية وغيرها إلى جهاز عدم الإرجاع.
عدم العودة بسرعة ، مسافة عكسية صغيرة ، عمر طويل ، يمكن أن تصمد أمام عزم الدوران
البعد والقدرة
يكتب | عزم الدوران | تتحمل ديا.الأعلى. | مقاس | وزن | المخفض المناسب الموصى به | ||||||||
TKN | ødH7 | bxt | ج | إل | ب | C1 | ب 1 | ح | H1 | D1 | كلغ | ||
نانومتر | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89.4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50 × 11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | زل 130 |
صورة
