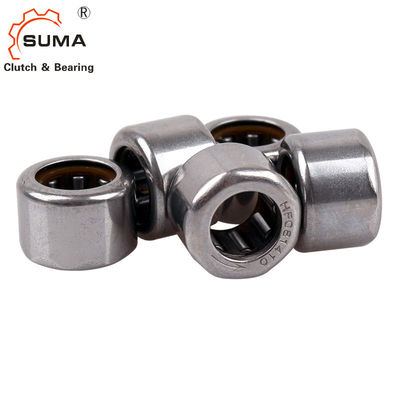

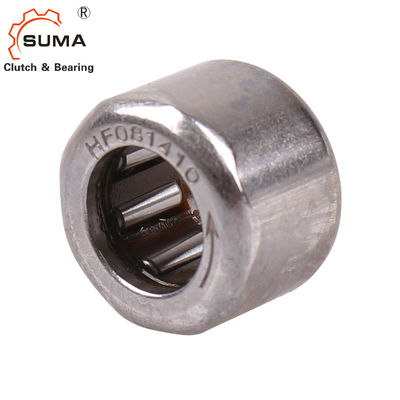

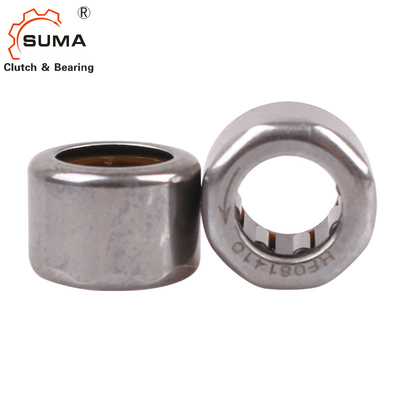

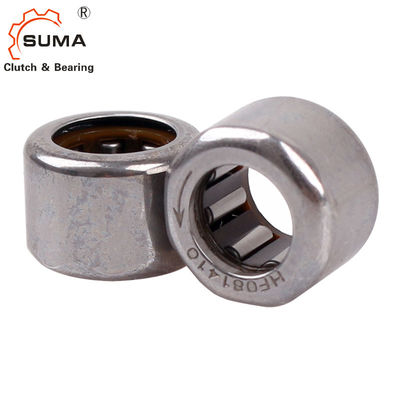

HF0612 1.76Nm كأس تعادل صف واحد اتجاه واحد إبرة أسطواني
سمات
قوابض بكرة الكأس المسحوبة HF:
هي قوابض أحادية الاتجاه تنقل عزم الدوران في اتجاه واحد ؛
متوفرة بترتيب محمل متكامل أو بدونه ؛
إعطاء فهرسة دقيقة للغاية ؛
السماح بترددات فهرسة عالية ؛
لديها عزم دوران احتكاك منخفض.
متوفرة مع أو بدون تشحيم ;
مدمجة بشكل خاص في اتجاه شعاعي وبالتالي تسمح بتصميمات مضغوطة للغاية ;
مناسبة لسكن المواد المصنوعة من الفولاذ أو المعدن الخفيف أو البلاستيك ;
يمكن دمجه معكوب مرسومبكرة إبرة رمان بنهايات مفتوحة هونج كونجوكوب مرسومبكرة إبرة رمان بنهاية مغلقة BK ;
لديها مجموعة واسعة من التطبيقات ، على سبيل المثال مثل قوابض الفهرسة ، وقوابض التوقف الخلفي ، وقوابض التجاوز.
الأبعاد والقدرات
رمح ديا. | تحمل التسمية | الجماعية | أبعاد |
مسموح عزم الدوران |
تحديد السرعة | ||||
مهاجم | د | ج |
شهافت الحد الأدنى -1 |
تدوير الحلقة الخارجية دقيقة -1 | |||||
مم | نوابض بلاستيك | نوابض فولاذية | ز | مم | نانومتر | دورة في الدقيقة | دورة في الدقيقة | ||
3 | HF0306KF | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | |
4 | HF0406KF | - | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 |
HF0406KFR | - | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | |
6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |
- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | |
- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | |
- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1.5 | 14000 | 11000 | |
12 | - | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 |
14 | - | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 |
16 | - | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 |
18 | - | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 |
20 | - | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 |
25 | - | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
30 | - | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
35 | - | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
