| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | BC6MA |

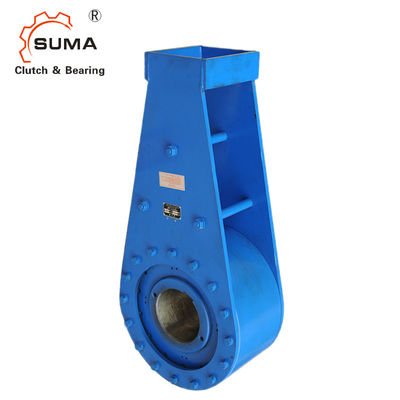

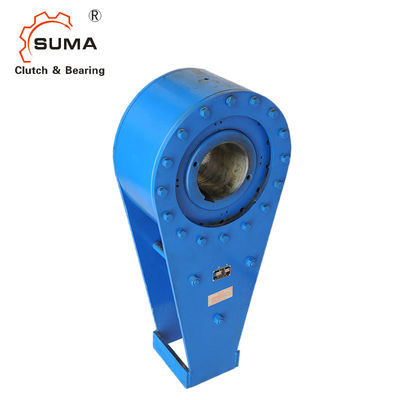

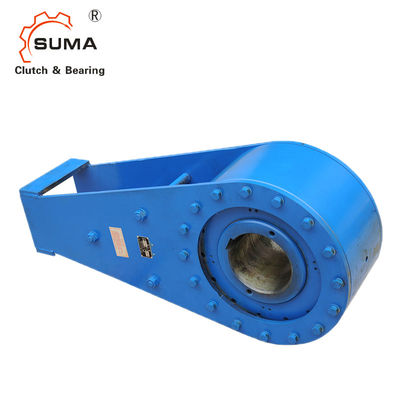

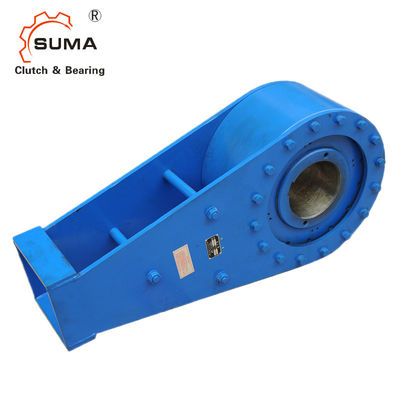

BC6MAالقابض ذو طريقة واحدة Backstops Clutch للناقل المائلة
البيانات الفنية
إن دعائم BC هي وحدات تشغيل ميكانيكية وأوتوماتيكية بالكامل ، تتضمن مبدأ تشغيل أساسي أثبتت كفاءته في الوقت ، لتوفير قدر أكبر من الأمان وعمر أطول مع الحد الأدنى من متطلبات الصيانة.يتوفر سبعة عشر حجمًا قياسيًا يصل إلى 1،200،000 رطل-قدم من عزم الدوران.
أثناء التحرك الحر ، (التشغيل العادي) ، تدور مجموعة الكامة والأسطوانة مع عمود الرأس كما هو موضح في الأسهم في الرسم التوضيحي 2. يتم تأمين السباق الخارجي بألواح تغطية ثابتة وذراع عزم شعاع "I".فيلم زيتي أسافين ويفصل البكرات من العرق الخارجي.هذا يحرك البكرات بضعة آلاف من البوصة تضفي حركة زاوية نسبية بين قفص الأسطوانة والكاميرا.تسمح هذه الحركة الطفيفة للبكرات في مناطق الكامة العميقة ، مع فيلم تشحيم نظيف مثبت بين البكرات والعرق الخارجي ، بالتحرك الحر دون ملامسة المعدن للمعدن.
الأبعاد والقدرات
|
حجم الدعم |
عزم الدوران نيوتن متر |
مصنفة عزم الدوران رطل قدم. |
ماكس RPM |
تحميل "L" كلغ. |
تحميل "L" رطل. |
ماكس. * تتحمل ملم | ماكس. |
الأعلى.* تتحمل كيواي مم |
ماكس. * تتحمل كيواي في. |
وزن السفينة كجم. | رطل وزن السفينة. |
| 3MA | 4067 | 3000 | 300 | 510 | 1،120 | 75 | 2.94 | 20 × 4.9 | .75 × .25 | 46 | 100 |
| 6MA | 8135 | 6000 | 250 | 920 | 2000 | 95 | 3.69 | 25 × 5.4 | .88 × .31 | 69 | 150 |
| 12MA | 16270 | 12000 | 210 | 1325 | 2880 | 115 | 4.50 | 32 × 7.4 | 1.00 × .38 | 100 | 220 |
| 18MA | 24405 | 18000 | 180 | 1776 | 3860 | 140 | 5.44 | 36 × 8.4 | 1.25 × .44 | 152 | 330 |
| حجم الدعم | أ | ب | ج | د | ه | F | جي | |||||||
| مم | في. | مم | في. | مم | في. | مم | في. | مم | في. | مم | في. | مم | في. | |
| 3MA | 210 | 8.25 | 143 | 5.62 | 146 | 5.75 | 64 | 2.50 | 76 | 3 | 813 | 32 | 105 | 4.12 |
| 6MA | 248 | 9.75 | 165 | 6.50 | 169 | 6.62 | 70 | 2.75 | 102 | 4 | 914 | 36 | 124 | 4.87 |
| 12MA | 292 | 11.50 | 203 | 8.00 | 178 | 7.00 | 83 | 3.25 | 127 | 6 | 1270 | 50 | 146 | 5.75 |
| 18MA | 343 | 13.50 | 235 | 9.25 | 189 | 7.44 | 92 | 3.62 | 152 | 6 | 1422 | 56 | 168 | 6.6 |
|
حجم الدعم |
عزم الدوران نانومتر |
تصنيف عزم الدوران رطل قدم. |
الأعلى دورة في الدقيقة |
تحميل "L" كلغ |
تحميل "L" رطل. |
ماكس. * تتحمل ملم | ماكس. | ماكس. * تتحمل كيواي مم |
الأعلى.* تتحمل كيواي في. |
وزن السفينة كجم. | رطل وزن السفينة. |
| 27MA | 36607 | 27000 | 150 | 2259 | 4،910 | 165 | 6.50 | 40 × 9.4 | 1.50 × .50 | 207 | 450 |
| 45MA | 61012 | 45000 | 135 | 3450 | 7500 | 180 | 7 | 45 × 10.4 | 1.75 × .56 | 276 | 600 |
| 63MA | 85417 | 63000 | 120 | 4462 | 9700 | 205 | 8 | 50 × 11.4 | 2.00 × 0.69 | 381 | 830 |
| 90MA | 122024 | 90.000 | 105 | 6072 | 13200 | 235 | 9 | 56 × 12.4 | 2.50 × .75 | 520 | 1130 |
| 135 مللي أمبير | 183035 | 135000 | 90 | 8464 | 18400 | 265 | 10 | 63 × 12.4 | 2.50 × .87 | 690 | 1500 |
| 180MA | 244047 | 180.000 | 80 | 10580 | 23000 | 300 | 11.75 | 70 × 14.4 | 3.00 × 1.00 | 966 | 2100 |
| حجم الدعم | أ | ب | ج | د | ه | F | جي | |||||||
| مم | في. | مم | في. | مم | في. | مم | في. | مم | في. | مم | في. | مم | في. | |
| 27MA | 384 | 15.12 | 254 | 10.00 | 222 | 8.75 | 98 | 3.87 | 178 | 7 | 1676 | 66 | 191 | 7.50 |
| 45MA | 445 | 17.50 | 289 | 11.37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829 | 72 | 216 | 8.50 |
| 63MA | 498 | 19.62 | 311 | 12.25 | 244 | 9.62 | 127 | 5.00 | 254 | 10 | 1981 | 78 | 244 | 9.62 |
| 90MA | 584 | 25.75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083 | 82 | 270 | 10.62 |
| 135 مللي أمبير | 654 | 30.37 | 406 | 16.00 | 314 | 12.37 | 143 | 5.62 | 381 | 15 | 2235 | 88 | 308 | 12.12 |
| 180MA | 772 | 34.50 | 419 | 16.50 | 330 | 13.00 | 159 | 6.25 | 457 | 18 | 2388 | 94 | 349 | 13.75 |
التركيب والاقتران
عندما يتباطأ الناقل وتأتي الكامة في وقت لاحق للراحة ، فإن قفص البكرات الذي يعمل بالزنبرك ، المثال التوضيحي 1 ، قد وضع البكرات بالفعل في منطقة التلامس.تم توجيه جميع البكرات بشكل إيجابي للانخراط بشكل موحد والحفاظ على مواضعها النسبية بدقة لضمان توزيع الحمل المنتظم.تنخرط البكرات بعد ذلك في ضغط بين الأرضية الدقيقة وأسطح مستوى الكامة الصلبة والقطر الداخلي للسباق الخارجي.الحركة النسبية بين الكامة والعرق الخارجي غير مطلوبة لتعشيق البكرات.عندما يكون backstop في حالة "التعشيق" أو "الدعم" ، تكون الكاميرا والبكرات والعرق الخارجي ثابتة نسبيًا وبالتالي لا تخضع للارتداءr إذا تم استخدامها ضمن التصنيف المجدول العادي.
تصاعد تفاصيل
تم تجهيز دعامات مارلاند الخلفية بخلوص يصلح بين التجويف والعمود لتسهيل التركيبات الميدانية.يجب أن يكون المفتاح ملائمًا "لمحرك الأقراص" على الجانبين فقط.نتيجة لذلك ، يلزم وجود طريقة للاحتفاظ بالعمود المحوري لجميع الحواجز الخلفية.الطريقة المفضلة لتحقيق ذلك هي استخدام أطواق التثبيت التي يمكن أن توفرها مارلاند عند الطلب.
