| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | NYD250 NJ160 |

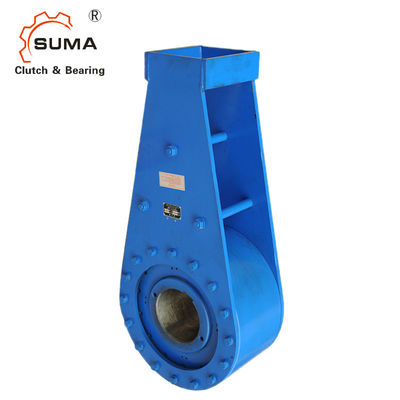

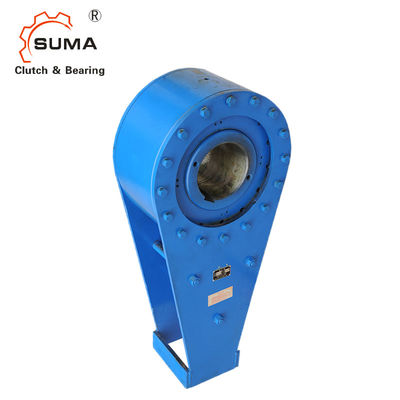

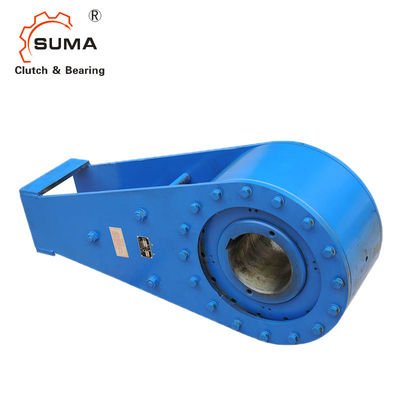

NYD 250 مصعد منخفض السرعة 25000 Nm Cam Backstop Bearing
ميزات NYD NJ Backstop
Backstop NJ (NYD ، ND) مع ذراع عزم الدوران بدون دعم محامل كروية.يتم ترتيب Backstop من خلال أعمدة أو نهايات العمود.
يتم استخدام backstop NJ على النحو التالي:
باكستوبسللتطبيقات منخفضة السرعة.
وهي مصممة للاستخدام في أنظمة أحزمة النقل المائلة والمصاعد والمضخات.تحمي أختام Taconite الحواجز الخلفية عندما تكون الظروف متسخة ومغبرة.
موديلات NJ65-NJ450
الأبعاد والقدرات
| يكتب | سعة التحميل | الحد الأقصى للسباق الداخلي.سرعة | سحب عزم الدوران | تجويف | الحجم (مم) | وزن | ||||||||
| نانومتر | ص / دقيقة | نانومتر | مم | أ | ب | د | ح | h1 | Φ | ح | إل | L1 | كلغ | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
تصاعد
يتم تقييد عزم القيادة الخلفي بواسطة ذراع عزم الدوران.يجب عدم تثبيت ذراع عزم الدوران في موضعه.يجب أن تحتوي على لعب 0.5 بوصة في الاتجاه المحوري وفي الاتجاه الشعاعي.
يتم توفير دعائم NJ لملاءمة الخلوص.يتم توفير براغي مثبتة على الحلقة الداخلية للاحتفاظ المحوري ، وليست أطواق العمود مطلوبة.
