طريقة واحدة مخلب تحمل
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | BB20 BB201K-K BB20 2K-K |

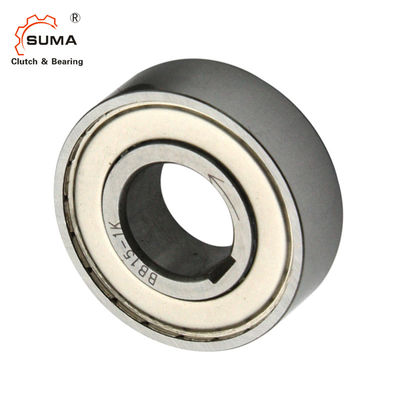

BB20 BB201K-K BB20 2K-K مؤخرة الكمبيوتر
حمالات المقبض ذات الاتجاه الواحد
خصائصمحامل مشابكات الشفرة
1. سلسلة BB الكام الكبلتش مصممة للضغط على تركيب مناسب.

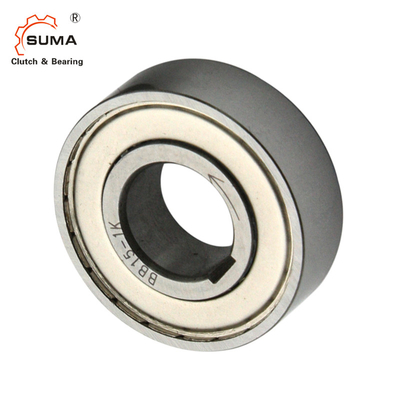

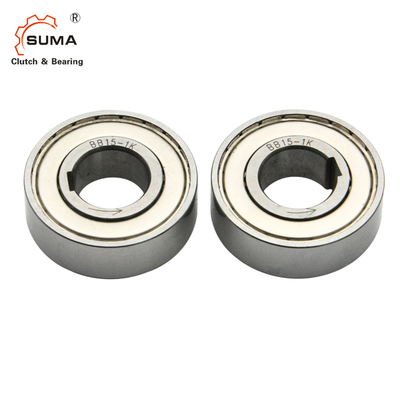

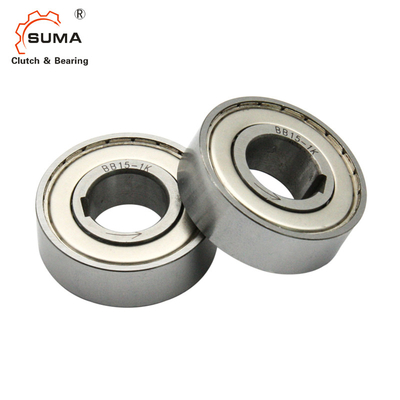

2. سلسلة BB-1K-K و BB-2GD 1K-K لديها مفتاح على السباق الداخلي. المفاتيح، باستثناء الحجم 25
3، BB40-1K-K و BB40-2GD 1K-K يتم تصنيعها إلى DIN 6885. 1.

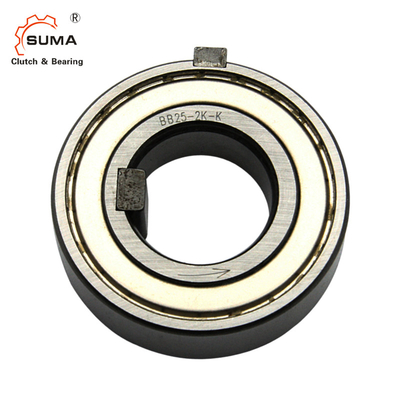

3. سلسلة BB-2K-K لديها مفتاح على كل من السباق الداخلي والخارجي.
"ك" تعني المفاتيح التي تم شحنها مع "كام كليبش"
4يجب الحفاظ على أبعاد التداخل الصحيحة في العمود والمساحة للحصول على أقصى قدر من أداء المحامل والقبض.
5الرجوع إلى الجدول لموافقات العمود والمساكن لكل سلسلة.
البيانات التقنيةمحامل مشابكات الشفرة
الأبعاد والقدرات
| النموذج | عزم الدوران السعة |
(ماكس) | عزم الدوران (N·m) | أ | ب | ج | د | ر | الوزن (ن) | |||||
|
الداخلية السباق |
خارجية السباق |
BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD 1K-K |
BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD 1K-K |
BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD 1K-K |
BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD 1K-K |
|||||
| رقم | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
ملاحظة:
رقم النموذج المميز على السباق الداخلي هو فقط KK لكل من 1KK و 2KK (مثال: العلامة BB25-KK لكل من BB25-1K و BB25-2K)
أبعاد المفاتيح ومفتاحات المفاتيح
| النموذج | b2js10 | t1 | t2 | b1js9 | t | السباق الداخلي المفتاح b×h×طول |
سباق خارجي المفتاح b'× h' ×طول |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | | | | |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | | | | |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | | | | |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | | | | |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | | | | |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | | | | |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | | | | |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
ملاحظة:
بعد t2 لـ BB25-1K-K و BB25-2K-K و BB25-2GD 1K-K هو 0.5 ملم ضحل مقارنة مع
DIN 6885
قم بمعالجة المفتاح على عمق 0.5 ملم لاستخدام مفتاح DIN القياسي.
جميع النماذج الأخرى قابلة للتبادل من حيث الأبعاد مع المنافسين.
6BB، BB-1K و BB-2K المقبضات، مدعومة وتسليمها مع الدهون لديها حماية غبار ختم
ضد الجسيمات من 0.25 ملم وأكثر ، في حين أن BB-2GD و BB-2GD-1K المشابك ، 5 ملم أوسع من سلسلة BB القياسية ، لديها أغطية شفاه خاصة للحماية الفعالة من أي غبار.

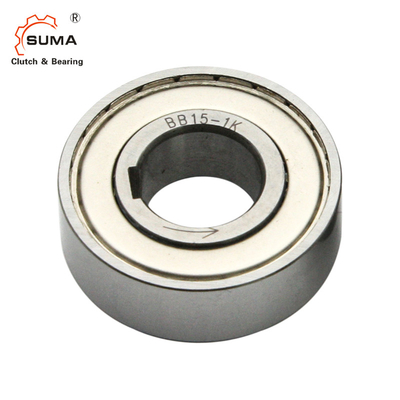

7السهم على السباق الداخلي يظهر اتجاه السباق الداخلي
8لتثبيت المشبك، استخدم أداة الضغط من القطر المناسب لتطبيق ضغط متساوي على وجه كامل من السباق الداخلي والخارجي.
9لا تلمس أو تضغط على المقبض.
10تأكد من أن المرفق لديه قوة كافية لتحمل الضغط المطلوب لتثبيت المضغوطة.
11نطاق درجة حرارة التشغيل: 30 °C إلى + 100 °C (استشرنا للحصول على درجة حرارة تتجاوز هذه النطاق).
التشحيم
1وبما أن الدهون تُطبق بالفعل قبل التسليم، فليس هناك حاجة لتطبيق الدهون قبل الاستخدام.
2إذا تم استخدام المشبك مع زيت التشحيم، يجب أن يتم تطبيق التشحيم الزيت داخل الوحدة دائما.
3لا تستخدم الزيوت أو الزيوت المزينة مع إضافات EP.
مثال متزايد
