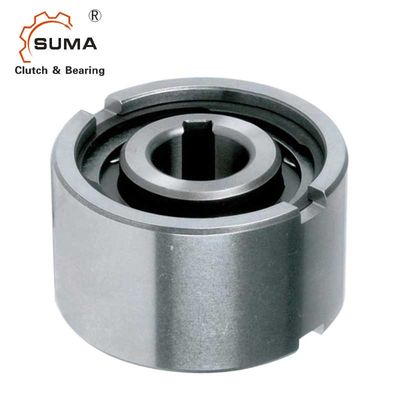

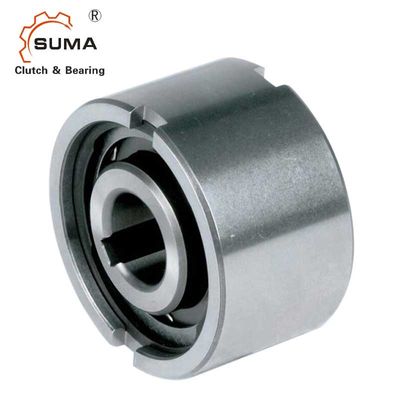

NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag
  • NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag
  • NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag
  • NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag
  • NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag
NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag

NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل NF20
تفاصيل المنتج
اسم المنتج:
طريقة واحدة مخلب تحمل NF20
مادة:
GCr15 تحمل الصلب
سرعة الدوران:
3600 دورة في الدقيقة
وحدة الوزن:
0.6 كجم
ضمان:
سنة واحدة
مقاس:
20 * 62 * 36 ملم
قدرة عزم الدوران:
188 نيوتن متر
OEM:
قبول
تسليط الضوء:

NF One Way Sprag

,

3600 دورة في الدقيقة طريقة واحدة Sprag

,

عجلة حرة طريقة واحدة سبراج القابض

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD10-USD15 PER PIECE
تفاصيل التغليف
صندوق كرتون
وقت التسليم
10-15 يوم
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

              NF 3600RPM عجلة حرة 36 ​​مم طريقة واحدة Sprag للناقل

سمات

النوع NF عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم المحور

والأحمال الشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.

التزييت القياسي هو الزيت.القطر الخارجي الاسمي هو بُعد محمل كروي قياسي.الترتيب النموذجي هو تثبيت هذا النوع جنبًا إلى جنب مع محمل بنفس تفاوتات السكن ، كما هو موضح في الصفحة التالية.السباق الداخلي مرتبط بالعمود.يتمتع السباق الخارجي بتسامح إيجابي n6 لإعطاء ضغط مناسب في مبيت H7.توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران.

إذا كان تحمل السكن لـ K6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بدرجة كافية بحيث يتم توسيعه بعد التجميع.

الأبعاد والقدرات

يكتب مقاس   تجاوز السرعات   وزن
نف دH7 تيKN1) نإيماكس2) نأماكس3) دn6 د5 د6 إل ر بH11

　


[مم] [نيوتن متر] [دقيقة -1] [دقيقة -1] [مم] [مم] [مم] [مم] [مم] [مم] [كلغ]
8 20 5000 6000 37 30 20 20 3 6 0.1
12 20 5000 6000 37 30 20 20 3 6 0.1
15 78 4500 5400 47 37 26 30 3.5 7 0.3
20 188 3000 3600 62 52 37 36 3.5 8 0.6
25 250 2200 2600 80 68 49 40 4 9 1.1
30 500 1800 2100 90 75 52.5 48 5 12 1.6
35 663 1600 1950 100 80 58 53 6 13 2.3
40 1100 1250 1700 110 90 62 63 7 15 3.1
45 1500 1100 1500 120 95 69 63 7 16 3.7
50 2375 850 1300 130 110 82 80 8.5 17 5.4
55 2500 800 1200 140 115 83 80 9 18 6.1
60 4250 700 1100 150 125 93.5 95 9 18 8.5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11.5 24 25.3
100 19625 400 600 260 210 157 150 14.5 28 42.1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag 0

ملاحظات

1) T max = 2 × T KN

»راجع صفحة التحديد من 10 إلى 13

2) تجاوز السباق الداخلي

3) تجاوز العرق الخارجي


التركيب والاقتران

NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag 1

الصور

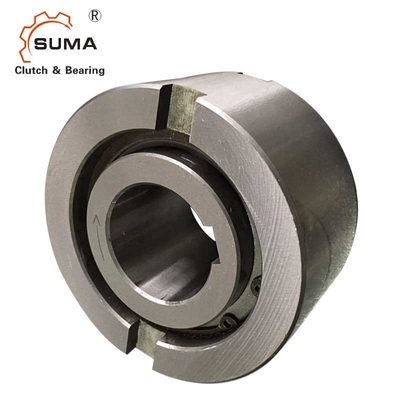

NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag 2

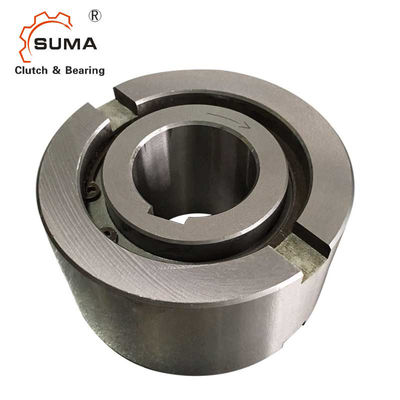

NF Series NF20 20 * 62 * 36mm 3600RPM ناقل حر طريقة واحدة Sprag 3
